CONVERTIDORES A/D Y D/A
2.0. GENERALIDADES DEL CONVERTIDOR D/A.
Los convertidores D/A tienen como misión transformar expresiones o informaciones codificadas en binario a valores de tipo analógicos equivalentes, en forma de tensión o de corriente. La transformación se realiza, haciendo corresponder a cada una de las 2n posibles palabras de entrada (número de combinaciones con n bits), una señal única (tensión o corriente) mediante la actuación de una señal de referencia, que generalmente suele consistir en una tensión Vref. De esta forma a la salida del convertidor se obtiene una señal de valores discretos y no una señal de variación continua
El esquema general para un convertidor D/A se representa en la figura siguiente:
El primer bloque, denominado registro, almacena la información durante el tiempo necesario para la conversión, quedando libres las líneas de comunicación. Si la información viene en serie, en lugar de paralelo, como se indica en la figura, los registros además llevan a cabo la conversión serie-paralelo. El segundo bloque los constituyen los denominados conmutadores electrónicos, cuya misión consiste en conectar una resistencia a la tensión de referencia, o bien, derivarla a masa. Se precisa que el conmutador presente la mínima resistencia, comparada con el valor de la resistencia que conecta, ya que de otra forma daría lugar a importantes errores.
La implementación de estos conmutadores suele realizarse con transistores complementarios, tanto en tecnología bipolar como MOSFET. Por último la presencia del amplificador operacional, a la salida del diagrama por bloques del convertidor D/A es prácticamente común en todos ellos.
La configuración que adopta la red de resistencias da lugar a los diversos tipos de convertidores que se utilizan.

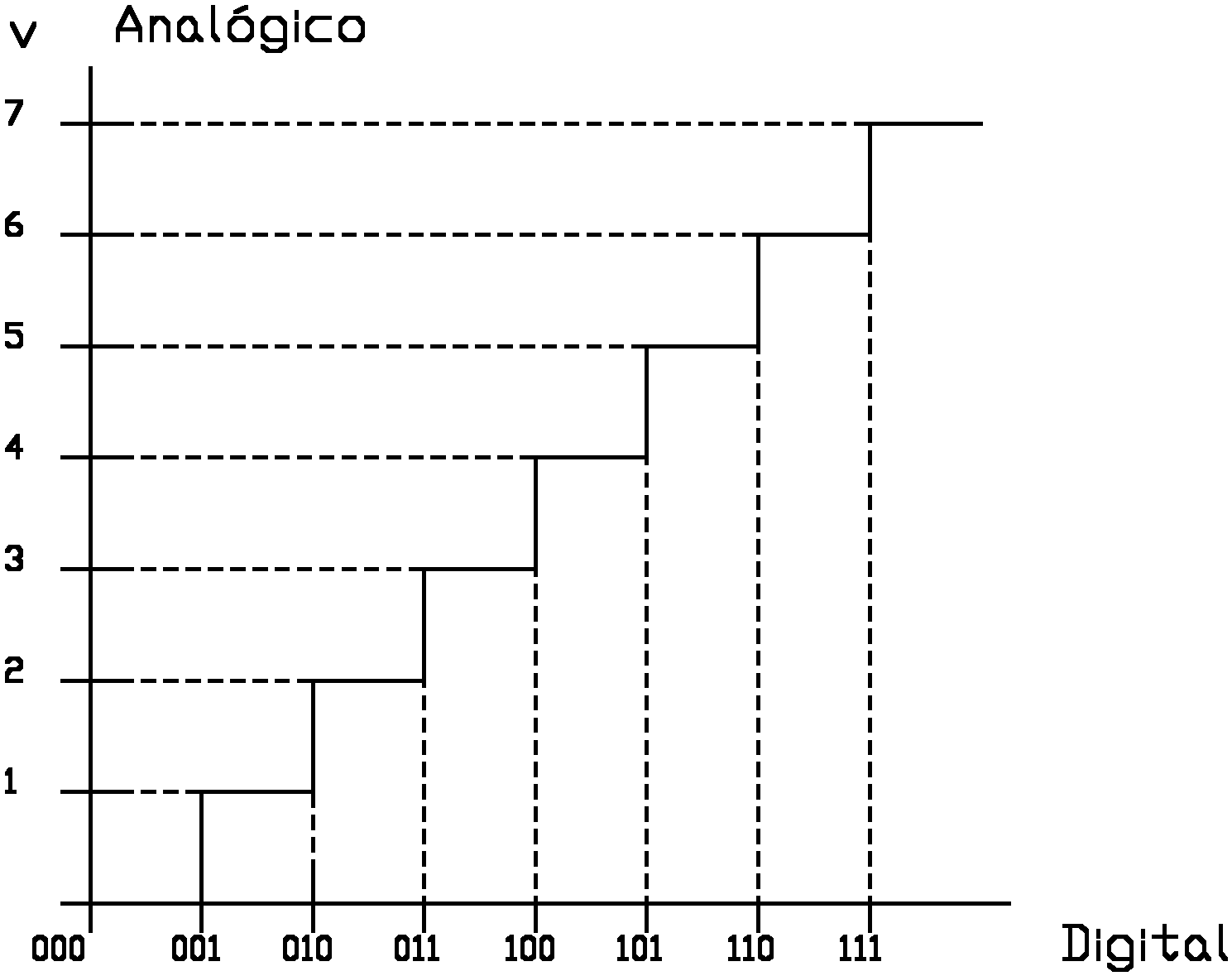

La adjudicación de un valor analógico equivalente a la combinación binaria se hace como puede verse en esta otra figura.
Puede observarse que hay dos valores binarios extremos diferenciados, 000 y 111, que representan también el margen mínimo y máximo del valor analógico 0 y 7 V., respectivamente. A cada cambio de la combinación binaria le corresponde un cambio equivalente en analógico. Para realizar esta transformación se suelen utilizar dos tipos de redes distintas: red de resistencias ponderadas y red de resistencias R-2R; siendo esta última la más usada, pues tiene la ventaja de la uniformidad en los valores resistivos, lo cual favorece la fabricación de estas redes.
