CONVERTIDORES A/D Y D/A
2.2. CONVERTIDOR D/A EN ESCALERA (RESISTENCIAS R-2R).

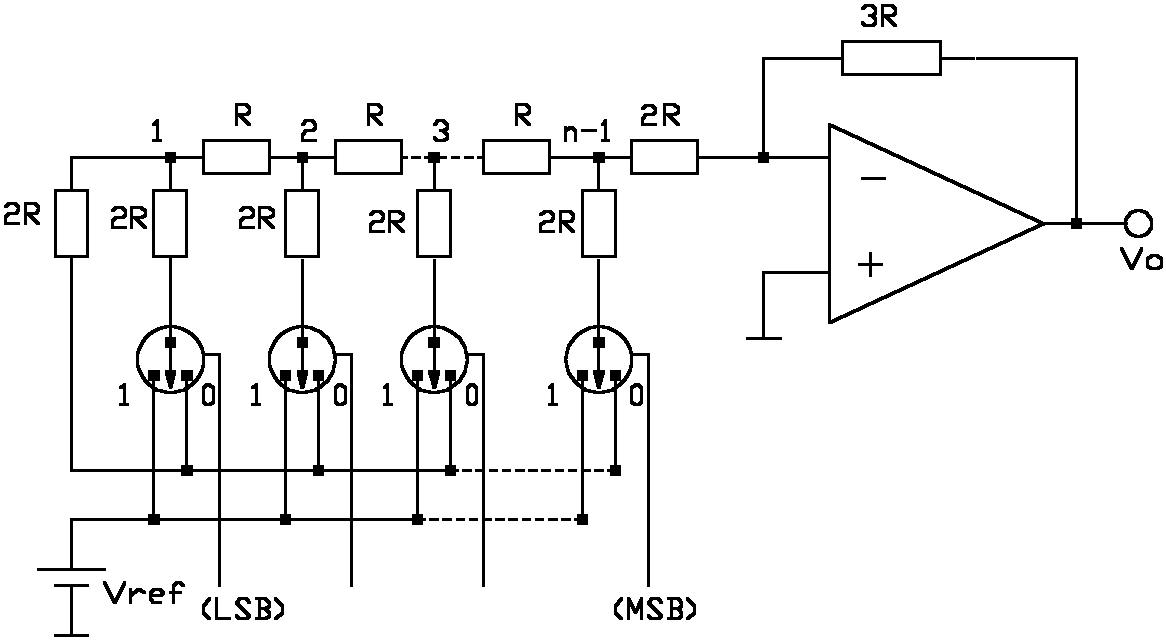

Este tipo de convertido puede verse en el siguiente esquema. Resuelve el problema planteado con el convertidor anterior, en la que la red de resistencias está constituida exclusivamente por dos valores de resistencias, normalmente R y 2R.
Este tipo de configuración de resistencias posee varias propiedades interesantes.
Una de ellas consiste en que la resistencia que se aprecia desde cada uno de los nudos 1, 2, ..., n-1, mirando hacia cualquier dirección es siempre la misma e igual a 2R. (según el teorema de Thevenin). Esto da lugar a que cualquier corriente procedente de los conmutadores, en estado 1, a través de una resistencia 2R, de divide en los nudos en dos corrientes iguales de valor mitad a la corriente entrante. Cada vez que esta corriente, en progresión hacia el amplificador operacional, atraviese un nuevo nudo, se volverá a dividir, entrando al amplificador operacional con un valor inversamente proporcional a una potencia de 2, dependiendo del número de nudos.
La tensión de salida será:
V0 = -VR/2n (Sn-1.2n-1 + Sn-2.2n-2 +..+ S1.21 + S0.20)
Siendo Si de valor 0 ó 1, según los valores de los bits de entrada.
Otra ventaja de este convertidor es que, la impedancia desde el operacional es constante (3R), cualquiera que sea el contenido de las entradas, con lo que se consigue un mejor funcionamiento del amplificador operacional al controlar más fácilmente los offset, colocando en la entrada no inversora una resistencia de valor 3R.
Por último resulta más sencillo conseguir resistencias precisas y estables de un par de valores o tres, que un alto número de valores.
