CORRIENTE CONTINUA

8.0. ASOCIACIACIÓN PARALELO

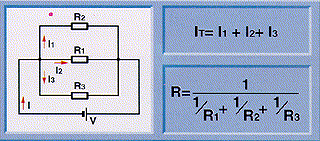

En la ilustración correspondiente podemos ver que todas las patillas de la izquierda de las tres resistencias están unidas en un punto común, y lo mismo ocurre con las de las del otro lado.

Este tipo de montaje responde al nombre de conexión en paralelo.

En nuestra propia casa podemos ver ejemplos de conexiones serie y paralelo. Por ejemplo, el conjunto de tres o más enchufes conectados a una única toma en la pared constituye un caso de conexión en paralelo.

En el caso de la asociación en paralelo, la tensión en extremos de cada resistencia sí es igual a la tensión de alimentación:

Pero no ocurre lo mismo con la intensidad. La intensidad total (I) se divide en varias "ramas" por lo que a cada resistencia le atravesará una intensidad proporcional a su valor:

El cálculo de la intensidad total que atraviesa el circuito se realiza también con la Ley de Ohm. Es decir, y, como en el caso anterior, nos vemos obligados a calcular Rt. Para ello aplicamos la fórmula :

o, lo que es igual:

Antes de dar por zanjado el tema del cálculo de las resistencias equivalentes a una asociación de las mismas vamos a comentar un par de "trucos" que se deducen de la simplificación de las fórmulas ya comentadas en sendos casos particulares de montajes paralelo:

Caso de asociación de dos resistencias:

Podemos utilizar esto para simplificar ramas de dos en dos si nos parece más rápido que utilizar la fórmula general.

Suponemos que tenemos N resistencias de igual valor (R) conectadas en paralelo. La resultante será:

Si conectasemos N condensadores en paralelo :

En el caso de N inductancias en paralelo :
