CORRIENTE CONTINUA
9.0. ASOCIACIÓN MIXTA

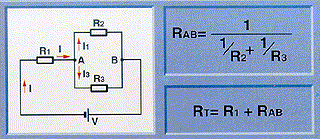

En la ilustración correspondiente podemos ver un montaje mixto.
En este caso nos encontramos con una conexión paralelo (R2 y R3) en serie con otra resistencia (R1). Para calcular la resistencia equivalente en este y otros circuitos del mismo tipo mixtos se realizará una reducción de cada circuito de forma que a los resultantes podamos aplicarles las fórmulas explicadas anteriormente.
En este caso procederemos de la siguiente manera: reduciremos la asociación paralelo para obtener la resistencia equivalente a esta (la denominaremos Ra-b. Una vez obtenido el valor de Ra-b aplicaremos la fórmula de resistencias en serie entre la citada Ra-b y R1. El cálculo quedará de la siguiente forma:
De aquí podemos deducir que cuando nos encontremos con circuitos mixtos de cierta complejidad procederemos a reducir las ramas paralelo a una resistencia equivalente, para luego sumar entre sí las resistencias serie resultantes.
Para reducir asociaciones de mixtas de condensadores e inductancias se procede de la misma forma que para las resistencias.
