CORRIENTE CONTINUA
7.0. ASOCIACIÓN SERIE.
Es posible conectar entre sí dos o más resistencias u otros componentes. Si tomamos los extremos de dichas asociaciones de resistencias, y medimos su resistencia en un ohmímetro, estaremos leyendo el valor de lo que se conoce como Resistencia Equivalente o Resistencia Total del circuito.
Además de poder medir el valor de la resistencia total (RT) efectuaremos también el cálculo numérico adecuado para determinarlo. En las siguientes líneas veremos las diferentes formas de conectar las resistencias entre sí y el modo de calcular la resistencia equivalente del circuito.
Como podemos en la ilustración correspondiente, en la que hay resistencias asociadas, estas están conectadas entre sí de forma que una patilla de R1 se conecta a la batería y la otra a una patilla de R2. La otra patilla de R2 se conecta a R3 y así sucesivamente. Este tipo de asociación de componentes recibe el nombre de conexión en serie.

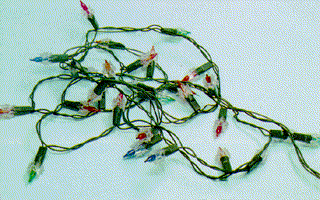

En nuestra propia casa podemos ver ejemplos de conexiones serie: las pilas que alimentan receptores portátiles están unidas entre sí en conexión serie, también podemos ver una asociación serie en las luces de adorno de un árbol de Navidad.
Vamos ahora a ver como se comporta la Ley de Ohm en el caso de la conexión de resistencias en serie. En el caso de la primera de las figuras (conexión en serie), la intensidad que circula por el circuito es idéntica a lo largo del mismo. Si la alimentación es igual a V la intensidad será igual (aplicando Ohm) a :
Pero ahora debemos calcular RT la cual, en el caso de resistencias conectadas en serie, será:
Podemos añadir aquí que la tensión que hay en extremos de cada una de las resistencias no será igual a V, sino que tendrá un valor proporcional a su propia resistencia. La suma total de las caídas de tensión (c.d.t.) en extremos de las tres resistencias será igual a la alimentación V. De aquí podemos deducir que, para calcular la tensión en extremos, por ejemplo, de R1, debemos aplicar:
Los condensadores también puede conectarse en asociación serie. En el caso de N condensadores en serie, la capacidad total sería:
Si concectasemos N inductancias en serie. El coeficiente de autoinducción total será:
