ComCrypt 4000 (modchip)
Έχω ένα modchip για το comcrypt 4000 (ευχαριστίες HK από SA)
Αυτό το modchip για τις τηλεοπτικές και ακουστικές αποκωδικοποιήσεις.
Τα modchips διαιρούν σε δύο πίνακες EXT1 και EXT4.
Είναι όλοι το ίδιο.
Μπορείτε να χρησιμοποιήσετε έναν από αυτούς σύμφωνα με το hardware σας (επειδή σε κάποιο comcrypt 4000 το δέλτα είναι πολύ κοντά στον κεντρικό πίνακα επιλογών έτσι δεν μπορείτε να βάλετε το modchip στην υποδοχή του delta 5)
EXT4 ο πίνακας είναι ακριβώς ο ίδιος με τον EXT1 αλλά χρησιμοποιεί μια wirewraping υποδοχή για να καταστήσει τον πίνακα κοντύτερο.
Το EXT1(στα δεξιά) και το EXT4 (στα αριστερά) φαίνετε στις εικόνες

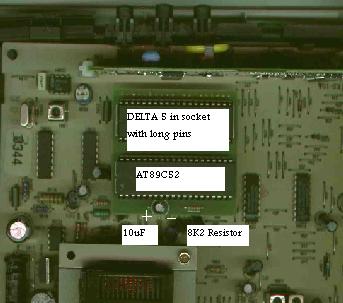

η επόμενη εικόνα δείχνει εγκατεστημένο το modchip
και αυτή είναι η εικόνα του EXT3 pcb
Ο επεξεργαστής που χρησιμοποιείται στο modchip είναι AT89C52 ATMEL.
Πώς να εγκαταστήσει το ModChip:
1. Αφαιρέστε την κάλυψη με δύο self-tapping βίδες.
2. Ξεβιδώστε τέσσερις μαύρες self-tapping βίδες από πίσω στους συνδετήρες scart.
3. Αφαιρέστε τέσσερα μπουλόνια από το μετασχηματιστή και unclip το μέτωπο κύριων πινάκων, αριστερά και δεξιά Προσοχή με την μπροστινή κάλυψη και τα κουμπιά.
4. Ξεκολλήστε το Delta Chip 5,4 και συγκολλήσετε το στην υποδοχή των 40 ακίδων.
5. Βάλτε το Delta Chip 5,4 στο EXT4 πίνακα και συνδέστε το στην υποδοχή.
6. Συναρμολογήστε τον αποκωδικοποιητή.
p.s.1 Έχω το PCB για EXT1 Modchip πίνακα σε Eagle PCB format.
p.s.2 Εάν κάποιος έχει οποιεσδήποτε πληροφορίες για αυτά τα modchips ή κώδικες που να δουλεύουν παρακαλώ απαντήστε.
|
