Onderhoud: motor

Om het motorblok open te krijgen (te splijten) heb je best een slagschroevendraaier bij de hand, de bouten die het blok bijeenhouden zitten meestal vrij vast door een chemische reactie met het metaal van het motorblok.
Voordat je het motorblok kan openkrijgen moet de cilinder volledig gedemonteerd worden (zie olieverbruik) en ook de zuiger erafgehaald worden (werkt gemakkelijker).

Er zijn drie grote delen in het motorblok, rechts het carter met de koppeling, midden de overbrenging en links de ontsteking.
Het afstellen van de ontsteking is te vinden bij start- en rijproblemen.

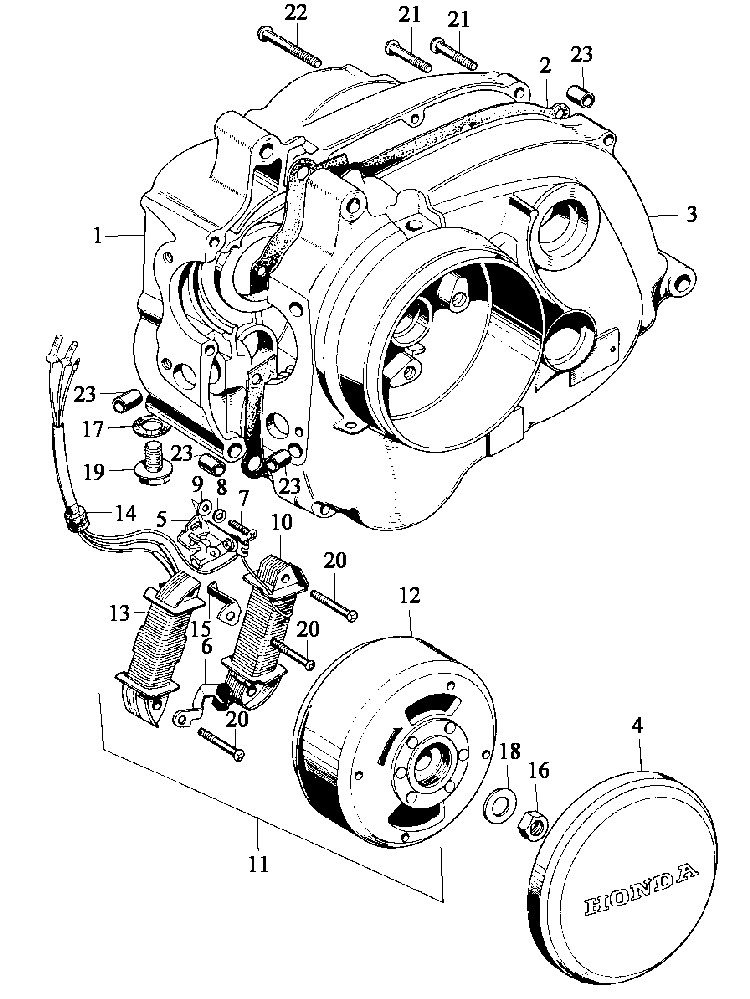

Krukkast

Nr	Beschrijving en bestelnummer
1	rechterkrukkast (11100-081-010)
2	pakking (11191-081-000)
3	linkerkrukkast (11200-081-030)
4	deksel vliegwiel (11431-063-000)
5	onderbrekercontact (30202-063-004)
6	verbindingsstuk (30205-044-004) GB: 30205-816-650
7	schroef (30207-063-004)
8	veerring (30208-063-004)
9	sluitring (30209-063-004)
10	spoel ontsteking (30541-063-004)
11	AC generator: GB, 15W: 31100-081-601 GB, 18W: 31100-081-602 F: 31100-099-620 NL-B, 40 km/h: 31100-081-690 B, >40 km/h: 31100-063-621
12	vliegwiel: GB, 15W: 31121-081-601 GB, 18W: 31121-081-602 F: 31121-099-620 NL-B, 40 km/h: 31121-099-690 B, >40 km/h: 31121-063-621

Nr	Beschrijving en bestelnummer
13	spoel verlichting: GB, 15W: 31631-081-601 GB, 18W: 31631-081-602 F-B, >40 km/h: 31121-099-690 B-NL: 40 km/h: 31631-063-691
14	kabel (32956-063-300)
15	klem (32957-063-010) GB, 18W: 32957-063-670
16	moer M10 (94002-10000-OS)
17	pakking (90407-259-000)
18	sluitring (90426-001-000)
19	aflaatschroef (92800-12000)
20	schroeven M4x22 (93500-04022-OA) GB, 18W: M4x30 93500-04030-OA
21	schroeven M6x 36 (93500-06036)
22	schroeven M6x45 (93500-06045)
23	pasbus (94301-08120)

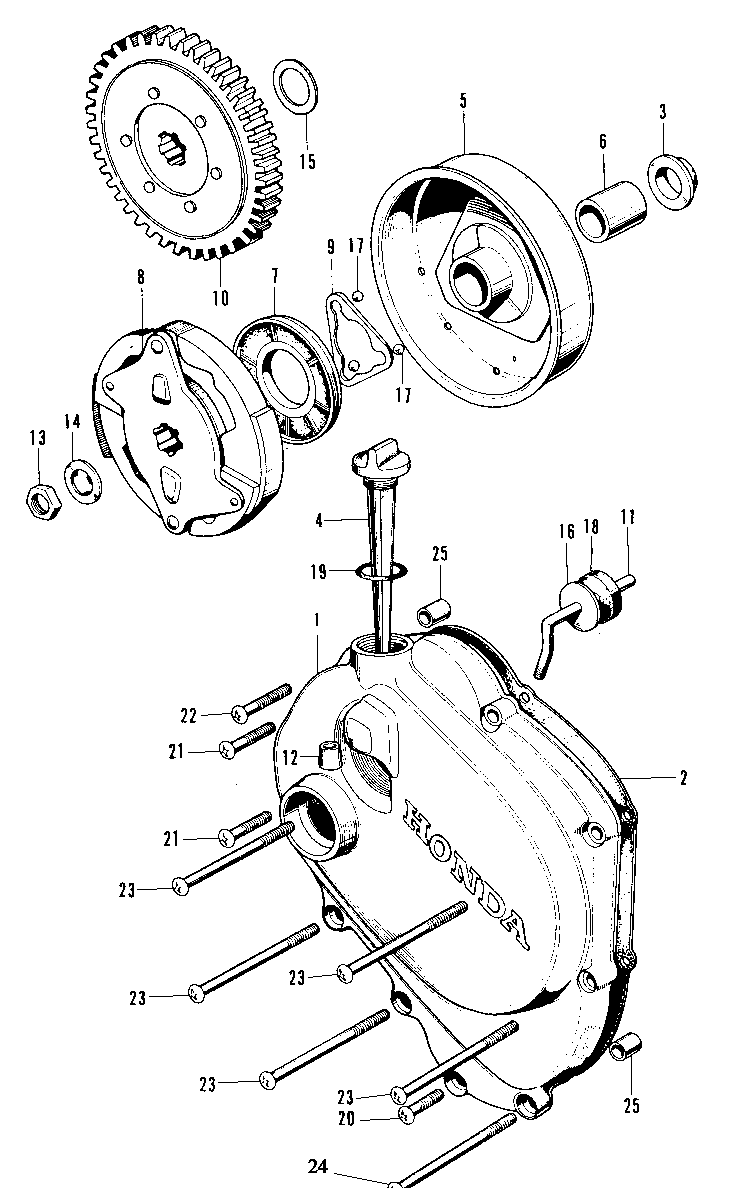

Carter en slipkoppeling

Nr	Beschrijving en bestelnummer
1	deksel (11331-081-000)
2	pakking (11394-081-010)
3	afstandskraag (14315-081-000)
4	peilstok (15650-040-000)
5	koppelingshuis (22100-081-000)
6	afstandsbus (22131-081-000)
7	frictieplaat (22201-044-050)
8	slipkoppeling (22300-081-000)
9	kogelhouder (22802-044-000)
10	tandwiel (23110-081-020)
11	schakelaar (24611-081-010)
12	dop (24612-063-000)

Nr	Beschrijving en bestelnummer
13	moer M14 (90231-816-000)
14	sluitring (90434-816-000)
15	sluitring (90451-081-000)
16	sluitring (90456-081-000)
17	kogels (3) (90921-044-000)
18	olieafdichting (91212-063-005)
19	O-ring (91307-035-000)
20	schroef M6x20 (93500-06020)
21	schroeven M6x25 (93500-06025)
22	schroeven M6x32 (93500-06032)
23	schroeven M6x75 (93500-06075)
24	schroeven M6x85 (93500-06085)
25	pasbus (94301-08120)

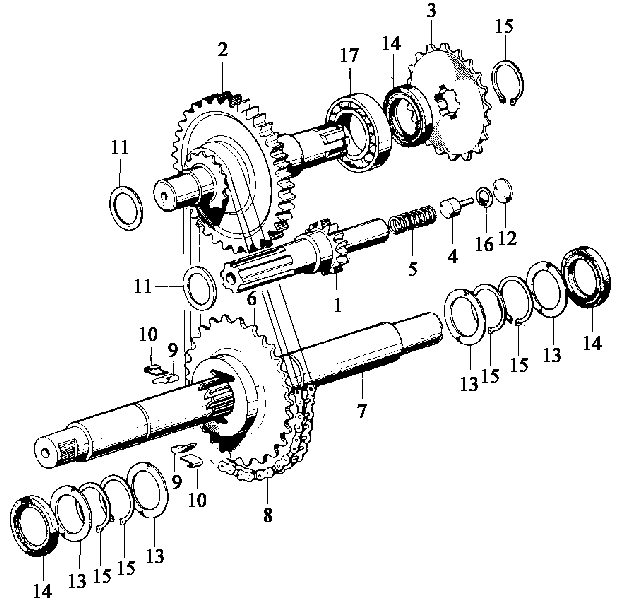

Transmissie

Nr	Beschrijving en bestelnummer
1	as (2311-081-000)
2	tandwiel (23220-081-010)
3	kettingwiel (23801-081-000)
4	pin (24111-081-000)
5	veer (24621-081-000)
6	kettingwiel (28802-081-020)
7	trapas (28811-081-000)
8	ketting (28813-081-000)

Nr	Beschrijving en bestelnummer
9	pal (28815-081-010)
10	veer (28817-081-030)
11	sluitring (90451-081-000)
12	sluitring (90461-081-000)
13	sluitring (90469-081-010)
14	olieafdichting (91203-081-005)
15	asborgring (94510-20000)
16	asborgring (94520-10000)
17	kogellager (96100-60040)

Oliepomp

Nr	Beschrijving en bestelnummer
1	linkerkrukkast (11200-081-030)
2	pomphuis (11215-114-010)
3	plaatjes (11218-081-010)
4	nokkenas (14101-081-020)
5	pompaandrijfas A (15381-081-000)
6	pompaandrijfas B (15382-081-000)
7	binnenpomprotor (15331-035-000)

Nr	Beschrijving en bestelnummer
8	buitenpomprotor (15332-035-000)
9	bout M8 (90081-044-000)
10	sluitring (90488-044-000)
11	sluitring (90471-081-000)
12	schroef M6x14 (93500-06014)
13	pakking (12391-081-040)
14	kast (12301-081-060)
