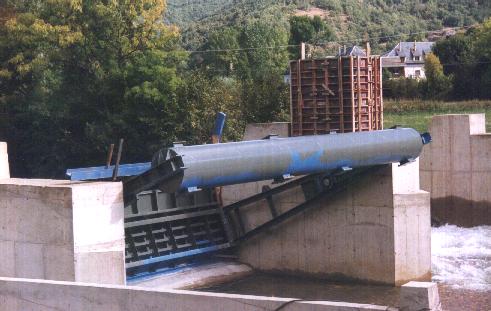

Uno de los sectores ya colocado.
La presa consta de dos sectores cilíndricos, contrapesados para permitir un movimiento equilibrado arriba y abajo. Este movimiento permite cerrar el paso del agua para embalsarla y forzarla a entrar en el canal que conduce a la tubería de presión. En caso de necesidad, cuando la turbina no esta trabajando, los sectores se levantan para dejar pasar el agua río abajo. El movimiento lo producen cilindros hidráulicos accionados automáticamente desde la central.

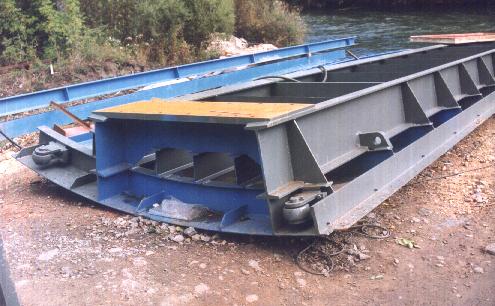

La parte oxidada corresponde al anclaje con los brazos. En los laterales se ven dos pequeñas ruedas que corren sobre unas guías laterales sujetas a los pilares de hormigón. Los contrapesos se rellenan de hormigón a traves de unas tapas colocadas en ellos.

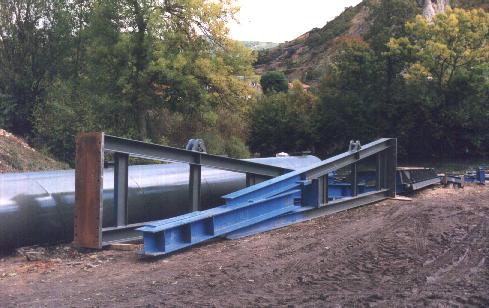

Brazos y contrapeso de uno de los sectores.
