SISTEMA CONSTRUCTIVO
DE
CABAÑAS DE MADERA
.


ETAPA II

- Muros o Paneles

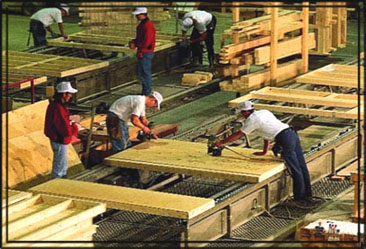

Los Paneles al ser producidos en talleres aseguran un control de calidad y permiten la utilización de procedimientos mecanizados.

.

. Los muros se construyen segun un concepto estructural denominado:
Sistema de entramados ligeros. .

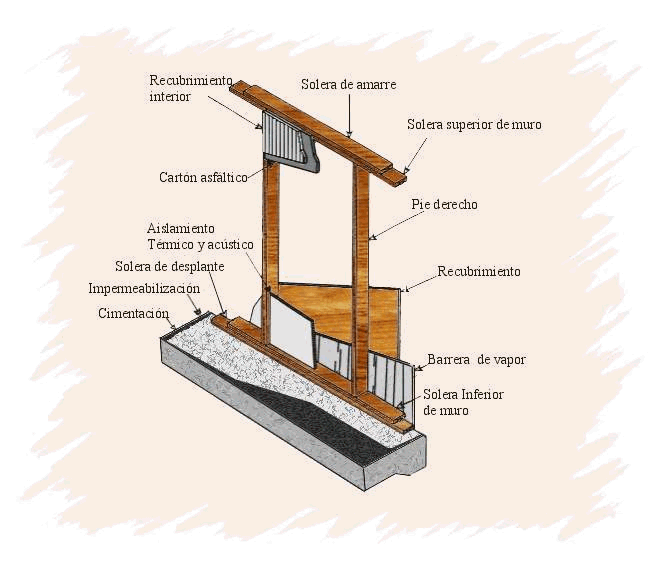

Los principales elementos que integran los entramados ligreros son los siguientes:

a - El entramado propiamente dicho, formado por: elementos verticales (pies derechos) y elementos horizontales (soleras y separadores).

b - Una cubierta estrutural construida a base de tableros de madera contrachapada, tableros de otros materiales, que se apoyan sobre el entramado.

. c - Recubrimientos aplicados a las caras exterior e interior de los muros.

d - Materiales para la protección contra la humedad(barrera impermeable) y proporcionar aislamiento térmico y acústico.

e - Ductos para instalaciones diversas..
.

ATENCIÓN: Para agrandar las imagenes haga click sobre las que aparece la manito.

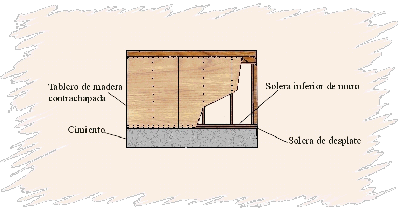

Muro o Panel

.Muro exterior.

Una de las principales ventajas del sistema plataforma es que el piso se construye independiente de los muros, de manera que cada piso queda terminado antes de la construcción del entrepiso siguiente, esto permite ensamblar en la obra, sobre el sistema de piso, los paneles completos, las soleras superior e inferior se clavan a los extremos de los pies derechos con dos clavos de 87 mm (3 1/2") perpendiculares a las soleras. Una vez que los paneles se colocan en su posición definitiva, se fijan entre si, y al sistema de piso, con clavos hincados a través de la cubierta estructural o forro de los muros. Como los paneles son de dimensiones moderadas seran montados en forma manual.
.
.

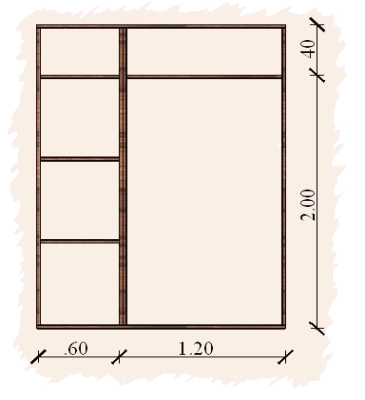

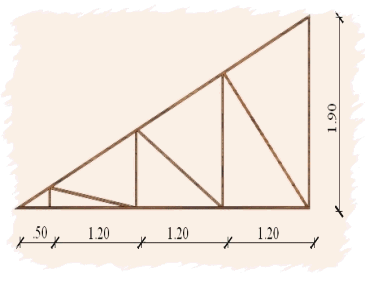

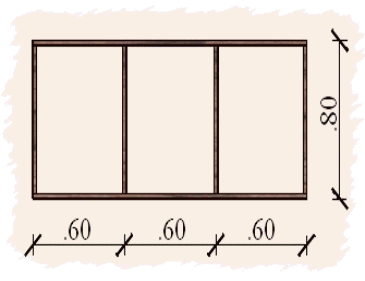

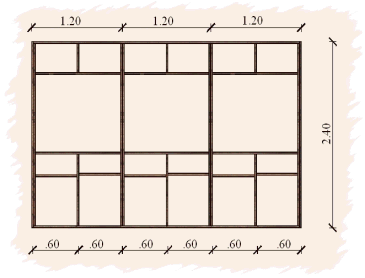

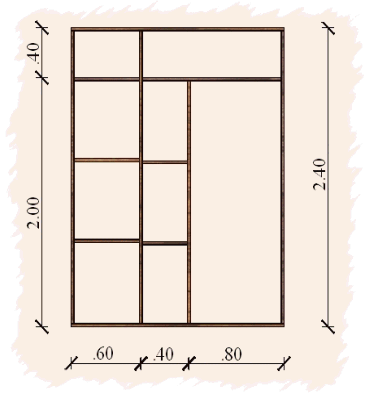

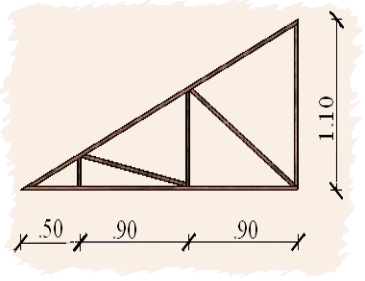

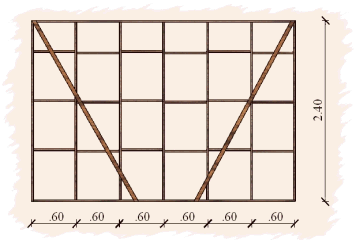

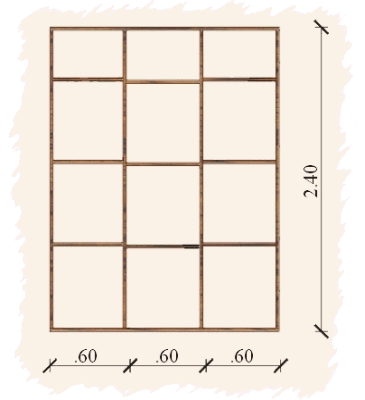

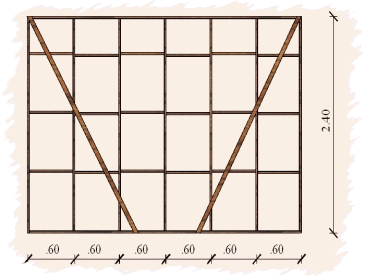

- Modulación de Paneles
.

.Panel  1.....................................................................................Panel 2

.
.

Panel 3
.

..
Panel 4.........................................................................................Panel 5
.
.

..
Panel 6...................................................................................Panel 7
.
.
........
Panel 8................................................................Panel 9

.
.
Panel 10...................................................................................Panel 11
.
. - Fijación de paneles

Medios de unión
Para la fijación mecánica se utiliza: clavos, tornillos, grapas y distintos tipos de placas de unión y zapatas de vigas.

Los clavos y tornillos utilizados en el exterior son galvanizados en caliente. Los que son utilizados en el interior del edificio pueden ser tanto galvanizados en caliente o electrogalvanizados.
.

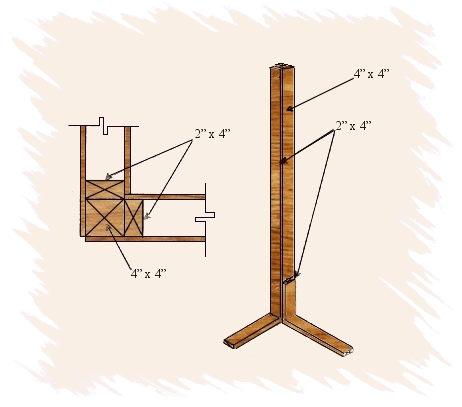

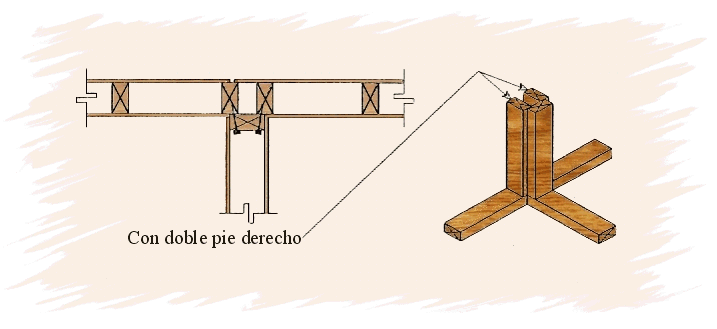

- Intersección de muros
.

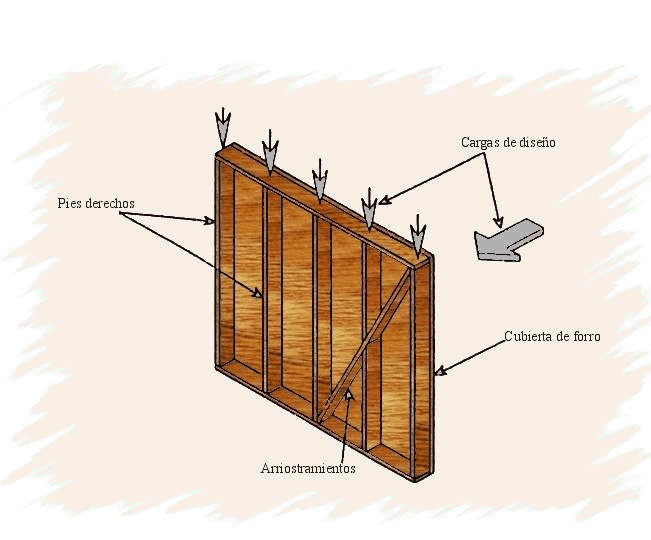

Pies derechos:
La función de los pies derechos es transmitir a la cimentación las cargas gravitacionales procedentes del techo y de los pisos intermedios, así como su peso propio.
Soportar los efectos de empujes y succiones del viento que le son transmitidos por la cubierta estructural de los muros.
.

.

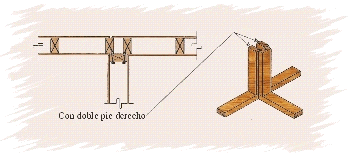

En las intersecciones de muros interiores con muros exteriores, también es necesario garantizar que los muros queden bien amarrados y proporcionar elementos para clavar los materiales de las cubiertas estructurales y recubrimientos. Esto se logra con arreglos de piezas de 3.8 x 8.7 cm combinados con piezas menores. .
.
Arriostramiento:

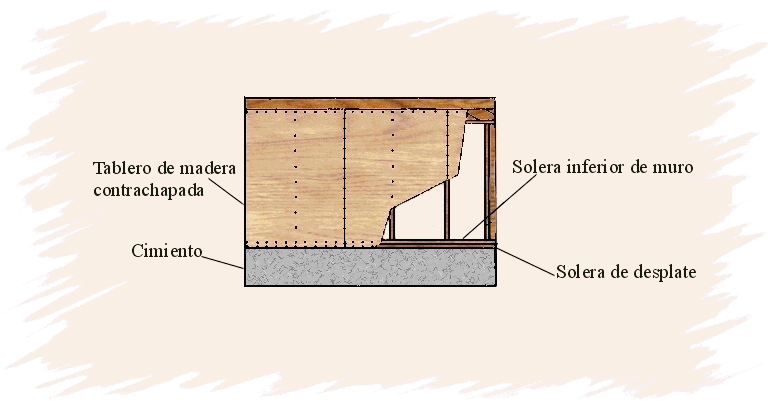

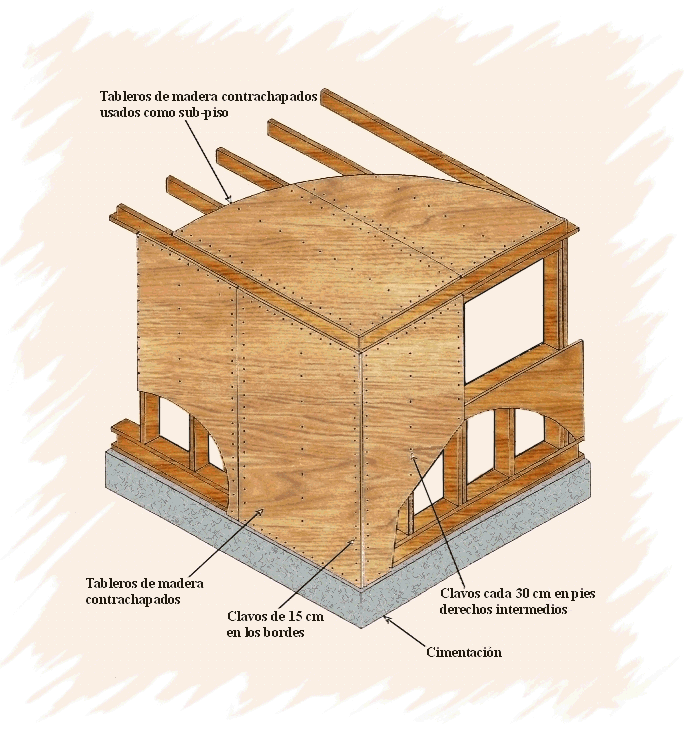

Para garantizar la seguridad y rigidez de los edificios de madera frente a las fuerzas horizontales de viento, es necesario que los muros sean capaces de resistir fuerzas en su plano. Esto se consigue con  tableros de resistencia y rigidez apropiadas, como los de madera contrachapada, adosados a los bastidores de los muros. .

. Los paneles  estructurales de madera contrachapada clavados contra el entramado de los muros constituyen el metodo de arriostramiento más efectivo desde el punto de vista estructural, así como el más fácil de instalar. .
.
.

(Continúa con techos)
