SISTEMA CONSTRUCTIVO
DE
CABAÑAS DE MADERA
.
.
. ...ETAPA I
.
Trabajos preliminares. Cimientos y elementos  básicos para la fijación de estructuras de madera.

Los cimientos serán integrados a la losa de concreto. Como en este caso el terreno tiene poco desnivel, se reducirán notablemente los tiempos de construcción de la cimentación y los trabajos de excavación, apoyando la estructura de madera sobre  una losa de concreto.
El procedimiento de construcción a seguir y los principales requisitos serán:

1 - Se realiza la preparación y limpieza del terreno hasta llegar a terreno natural no alterado.
.
2 - Se coloca una capa de relleno compactado que sirve para aumentar la estabilidad del suelo.
.
3 - Sobre el relleno se tiende una capa de grava de 10cm que sirve de drenaje.
.
4 -Para evitar que la humedad penetre en la losa y que durante el colado se filtre lechada, se coloca sobre la grava un retardante de humedad consistente en una membrana de polietileno. El material debe colocarse con traslapes mínimos de 10cm.
.
5 -Construir los cimientos después de preparada la base de la losa pero antes del colado de esta.
.
6 -Colar una losa de concreto de 10cm de peralte. Utilizaremos una losa de concreto reforzada con una malla con separaciones de 15x15 cm de alambre calibre 8/8. El refuerzo se colocara en la mitad superior de la losa. El lecho superior de la losa debe quedar por lo menos 15 cm sobre el nivel del terreno circundante.

.
ATENCIÓN: Para agrandar haga click sobre las fotos o esquemas .  Losa de concreto
.

.
Detalle losa de concreto
.
.
.

...Los elementos básicos para el anclaje de la estructuras de madera a la cimentación, son la solera de desplante y  los anclajes:
.
La solera de desplante es un elemento esencial en la construcción de edificaciones de madera, su función es transmitir las cargas verticales y los esfuerzos horizontales al muro o a la cimentación. El anclaje adecuado de esta pieza a la cimentación es básico.

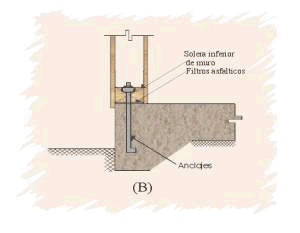

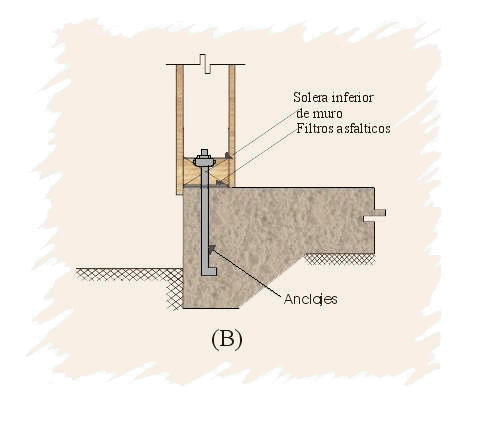

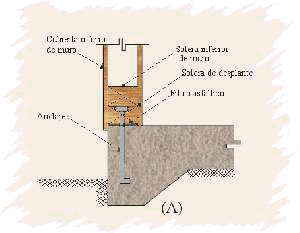

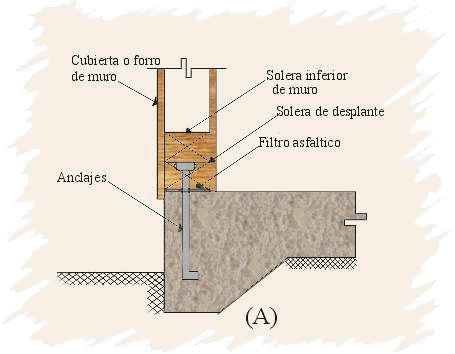

Cuando la estructura es apoyada sobre losas de concreto es frecuente la colocación de una solera de desplante anclada a la cimentación independiente de la solera inferior de los bastidores del muro(A), aunque en ocasiones los bastidores de muro se anclan directamente prescindiendo de la solera de desplante(B)

.
.
.
.-.
Solera de desplante y Anclaje
-.
. La solera de desplante debe estar bien anclada al muro de cimentación para evitar fallas de desplazamiento lateral y/o el volteo de la estructura. Para ello se utilizaran anclas o pernos galvanizados de 13mm (1/2") y de 25 o 30 cm de largo minimo que se dejan ahogados en el muro de cimentación (se fijaran a la maya de la losa atándolos con alambre asegurando de esa forma su rigidez durante el fraguado). Las anclas se colocan con espaciamientos que varían de 80cm a 240cm, segun la importancia que presentan las fuerzas horizontales y no deben distar, de los extremos de la solera de desplante, mas de 30cm. En ellos el anclaje se realizara por medio de clavos lanceros.

...Entre la solera de desplante y los muros de cimentacion, debe intercalarse una capa de fieltro asfáltico,cuyas funciónes son las siguientes:

- Proporcionar una base nivelada para la solera.
- Absorber irregularidades entre la solera y el muro.
- Protejer de la Humedad.
- Evitar la entrada de aire.
.
.
.
...Detalles en la secuencia de la construcción

.
.
.
...........
.
.
.......
.
.

.
.

...Cabaña terminada vista exterior e interior

.
.
.
.............
.
.

(sigue)

.
