วิธีการเข้าหัวRJ45แบบมาตรฐาน
RJ45 คือ หัวต่อที่ใช้กับสายสัญญาณเชื่อมเครือข่ายแบบสายคู่ตีเกลียว (สาย UTP) ตัวผู้ มี 2 ชนิด ได้แก่
1. หัวต่อตัวผู้ RJ-45 (หรือที่เรียกว่ RJ-45 Connecter หรือ RJ-45 Jack Plug) เป็นอุปกรณ์สำหรับใส่ที่ปลายสาย UTP มีลักษณะเป็นพลาสติกสี่เหลี่ยมคล้ายหัวต่อโทรศัพท์ มีช่องสำหรับเสียบสายที่ด้านหลัง ด้านล่างเรียบ ส่วนด้านบนมีตัวล๊อค ถ้าหันหน้าเข้าด้านหน้าของหัวต่อพิน 1 จะอยู่ทางด้านซ้ายมือของเรานะคะ ในขณะที่พิน 8 จะอยู่ทางขวามือ
2. หัวต่อตัวเมีย RJ-45 (หรือเรียกว่า RJ-45 Jack Face) มีลักษณะเป็นเบ้าเสียบสำหรับหัวต่อ RJ-45 ตัวผู้ เมื่อมองจากด้านที่จะนำหัวต่อตัวผู้เสียบ พิน 8 จะอยู่ทางซ้าย ส่วนพิน 1 จะอยู่ทางขวา หัวต่อตัวเมียจะมีลักษณะเป็นกล่องมีช่องสำหรับเสียบหัวต่อ ด้านในกล่องจะมีขั้วซึ่งจะเป็นส่วนที่เชื่อมกับสายนำสัญญาณ
รูปแบบการเข้าหัวRJ45
รูปต้นฉบับ
วิธีเข้าหัวสายแลน (RJ45)
ต่อสายแบบตรง
ขาวส้ม,ส้ม,ขาวเขียว,น้ำเงิน,ขาวน้ำเงิน,เขียว,ขาวน้ำตาล,น้ำตาล
ขาวส้ม,ส้ม,ขาวเขียว,น้ำเงิน,ขาวน้ำเงิน,เขียว,ขาวน้ำตาล,น้ำตาล
รูปต้นฉบับ

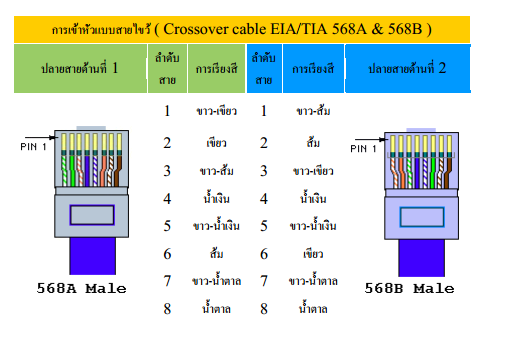

ต่อแบบไขว้
ขาวส้ม,ส้ม,ขาวเขียว,น้ำเงิน,ขาวน้ำเงิน,เขียว,ขาวน้ำตาล,น้ำตาล
ขาวเขียว,เขียว,ขาวส้ม,น้ำเงิน,ขาวน้ำเงิน,ส้ม,ขาวน้ำตาล,น้ำตาล
รูปต้นฉบับ
อุปกรณ์ที่ต้องเตรียม
1.สายแลนความยาวตามต้องการจะใช้แต่ต้องยาวไม่น้อยกว่า 1 เมตร
รูปต้นฉบับ
2.หัวแลน หรือหัว RJ45 2หัวต่อ1เส้น
รูปต้นฉบับ
3.คีมเข้าหัวแลน
รูปต้นฉบับ
4.อุปกรณ์ทดสอบสายlan
รูปต้นฉบับ
ขั้นตอนเข้าหัวสายแลน (RJ45)
รูปต้นฉบับ
1.ใช้คัตเตอร์หรือคีมเข้าหัวแลน ปอกสายหุ้มสีขาวออก ให้มีความยาวซัก 3 เซ็นติเมตร เราจะเห็นสายเล็ก ๆ สีต่าง ๆ ด้านในจำนวน 8 เส้นด้วยกัน
รูปต้นฉบับ
2.นำสายมาเรียงตามสี ดังนี้
ขาวส้ม,ส้ม,ขาวเขียว,น้ำเงิน,ขาวน้ำเงิน,เขียว,ขาวน้ำตาล,น้ำตาลรวบติดกันแล้วใช้กรรไกรตัดให้มีขนาดเท่ากันทุกเส้น
รูปต้นฉบับ
3. นำสายสอดเข้าไปในหัวแลนให้ปลายสายเข้าไปในหัวแลนจนสุดระวังสายงอด้วย ควรเช็คดูดี ๆ
รูปต้นฉบับ
4.เอาสายกับหัวสอดเข้าไปในคีม แล้วบีบแบบสุดแรง ตัวคีมจะดันเข็มในหัวแลนให้แทงทะลุสายเข้าไป
รูปต้นฉบับ
5.หลังจากที่เข้าหัว RJ 45 กับสายแลนเสร็จแล้ว ให้นำมาทดสอบกับอุปกรณ์วัดสัญญาณสังเกตสัญญาณไฟ ถ้าต่อแบบตรงสัญญาณไฟจะตรงกันทั้งหมด 8 ช่อง หากสัญญาณไฟช่องใดสลับกันแสดงว่ามีหัว RJ 45 ด้านใดด้านหนึ่งเข้าหัวผิด (สลับสาย) ต้องตัดหัว RJ 45 ที่เข้าหัวผิด แล้วทำการเข้าหัว RJ 45 ใหม่
การเข้าหัวหัวสายlan
|
