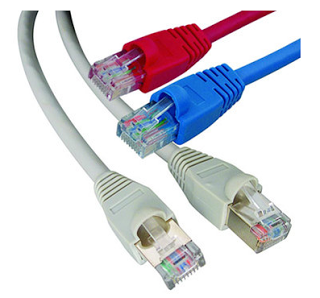

สาย UTP เป็นสายสัญญาณที่ได้รับความนิยมมากที่สุดในปัจจุบันย่อมาจากคำว่า Unshielded

Twisted Pair เป็นสายขนาดเล็กที่ไม่มีชีลด์ห่อหุ้ม มีเส้นตีเกลียวเป็นคู่ ๆ เพื่อลดสัญญาณรบกวนในการ

เชื่อมต่อจะใช้หัวต่อแบบ RJ-45เป็นสองหัวต่อสาย 1 เส้นสามารถต่อสายได้ยาวสูงสุดประมาณ100 เมตร

อุปกรณ์ในการเชื่อมต่อคือสาย UTP,คีมยั้มหัว RJ-45,และชุดทดสอบสาย (Network Cable Tester)ชนิดของ

สาย UTP ที่มีใช้งานปัจจุบันมีดังนี้

ชนิดของสาย UTP

  >Category 3 (CAT 3) วิ่งที่ความเร็ว 10 Mbps< 10 BASET Ethernet

>Category 5 (CAT 5) วิ่งที่ความเร็ว 100 Mbps < Fast Ethernet

>Category e (CAT 5e) วิ่งที่ความเร็ว 1000 Mbps (1 Gbps) < Gigabit Ethernet

>Category 6 (CAT 3) วิ่งที่ความเร็ว 1000 Mbps (1 Gbps) < Gigabit Ethernet

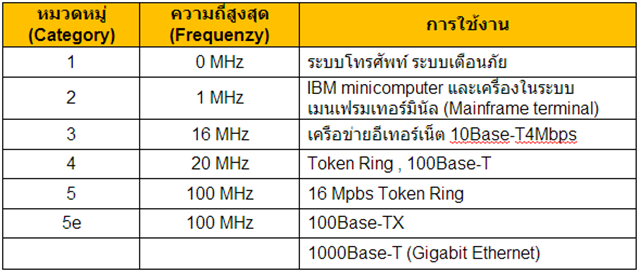

ตารางเปรียบเทียบหมวดหมู่สายสัญญาณแบบ UTP

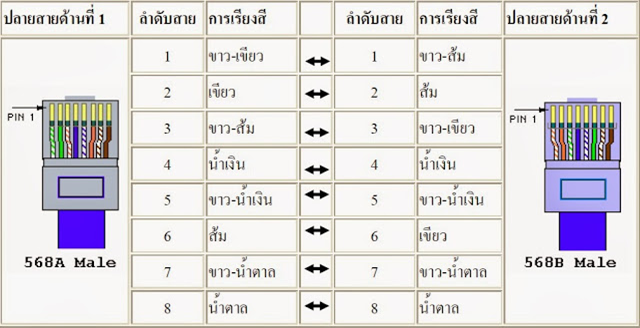

การเรียงสายแบบมาตรฐานของสาย UTP จะมีอยู่ 2 แบบ คือ

-  แบบ T568A แบบไขว้ (Com To Com) ใช้ต่อเครื่องคอมพิวเตอร์สองเครื่องเข้าด้วยกันหรือต่อ

จาก Hub ตัวหนึ่งไปอีกตัวหนึ่ง การต่อสายมีการสลับสายคู่ที่ 1-3,2-6

     - แบบT568B แบบธรรมดา (Com To Hub)ใช้ต่อจากเครื่องคอมพิวเตอร์ไปยังHub/Switch การต่อ

สายทั้งสองด้านจะเหมือนกันดังจะแสดงในตารางประกอบ

การทดสอบสาย UTP

เมื่อติดตั้งสาย UTP เสร็จแล้ว ขั้นตอนต่อไปคือ การทดสอบสายสัญญาณดังกล่าวให้เป็นไปตามมาตรฐาน

ซึ่งเครื่องมือที่ใช้ในการทดสอบสาย UTP จะเรียกว่าเคเบิลแอนาไลเซอร์ (Cable Analyzer)

สิ่งที่ทดสอบสายสัญญาณนั้นมีดังต่อไปนี้

• Wire map: คือการทดสอบสายสัญญาณว่าติดตั้งถูกต้องหรือไม่ ซึ่งสิ่งที่ต้องทดสอบคือ

 • ทดสอบการสิ้นสุดสายที่ปลายทั้งสองด้าน

   • ทดสอบความต่อเนื่องของสาย หรือสายขาดระหว่างปลายทั้งสองด้านหรือไม่

• ทดสอบว่าสายสัญญาณวงจรแต่ละคู่วงจรปิดหรือไม่
