สายโคแอ็กเชียล (Coaxial Cable) เป็นสายสัญญาณประเภทแรกที่ใช้ และเป็นที่นิยมมากในเครือข่าย

คอมพิวเตอร์สมัยแรก ๆ แต่ในปัจจุบันเครือข่ายส่วนใหญ่จะใช้สายคู่เกลียวบิตและสายใยแก้วนำแสง ส่วน

สายโคแอ็กซ์ถือได้ว่าเป็นสายที่ล้าสมัยสำหรับเครือข่ายคอมพิวเตอร์ในปัจจุบัน อย่างไรก็ตามยังมีระบบ

เครือข่ายบางประเภทที่ยังใช้สายประเภทนี้อยู่

สายโคแอกเชียล (Coaxial Cable) ส่วนใหญ่จะเรียกสั้น ๆ ว่าสายโคแอ็กซ์ (Coax) จะมีตัวนำไฟฟ้าอยู่สอง

ส่วน คำว่า โคแอ็กซ์ มีความหมายว่า "มีแกนร่วมกัน" ซึ่งชื่อก็บอกความหมายว่าต้นนำทั้งสองตัวมีแกน

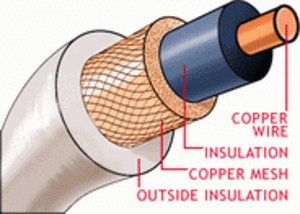

ร่วมกันนั่นเอง โครงสร้างของสายโคแอ็กซ์ประกอบด้วยสายทองแดงเป็นแกนกลาง แล้วห่อหุ้มด้วยวัสดุที่

เป็นฉนวน ชั้นต่อมาจะเป็นตัวนำไฟฟ้าอีกชั้นหนึ่ง ซึ่งจะเป็นแผ่นโลหะบาง ๆ หรืออาจจะเป็นใยโลหะที่ถัก

เปียปุ้มอีกชั้นหนึ่ง สุดท้ายก็หุ้มด้วยฉนวนและวัสดุป้องกันสายสัญญาณ

สาย Coaxial ชนิดต่างๆ

ส่วนแกนเป็นส่วนที่นำสัญญาณข้อมูล ส่วนชั้นใยข่ายเป็นชั้นที่ใช้ป้องกันสัญญาณรบกวนจากภายนอกและ

เป็นสายดินในตัว ดังนั้นสองส่วนนี้ต้องไม่เชื่อมต่อกันมิฉะนั้นอาจเกิดไฟช็อตได้

ถึงแม้ว่าส่วนใหญ่โคแอ็กซ์จะมีลักษณะคล้ายกัน แต่ก็แบ่งออกได้หลายประเภทขึ้นอยู่กับชนิดของเครือข่าย

ที่ใช้ สายโคแอ็กซ์จะถูกแยกเป็นประเภทต่าง ๆ โดยใช้มาตรา RG (Radio Grade Scale) เช่น สายโคแอ็กซ์

แบบ RG-58 จะใช้ได้กับเครือข่ายอีเธอร์เน็ตแบบ 10Base2 ซึ่งมีค่าความต้านทานที่ 50 โอห์ม

สายโคแอ็กซ์แบ่งออกเป็น 2 ประเภท คือ

1. สายโคแอ็กซ์แบบบาง (Thin Coaxial Cable)

2. สายโคแอ็กซ์แบบหนา (Thick Coaxial Cable)

สายโคแอ็กซ์แบบบาง (Thin Coaxial Cable หรือ Thinnet Cable) เป็นสายที่มีขนาดเล็ก เส้นผ่านศูนย์กลาง

ประมาณ 0.64 cm เนื่องจากสายประเภทนี้มีขนาดเล็กและมีความยืดหยุ่นสูงจึงสามารถใช้ได้กับการติดตั้ง

เครือข่ายเกือบทุกประเภท สามารถนำสัญญาณได้ไกลถึง 185 เมตร ก่อนที่สัญญาณจะเริ่มอ่อนกำลังลง

บริษัทผู้ผลิตสายโคแอ็กซ์ได้ลงความเห็นร่วมกันในการแบ่งประเภทของสายโคแอ็กซ์ สายโคแอ็กซ์แบบบาง

ได้ถูกรวมไว้ในสายประเภท RG-58 ซึ่งสายประเภทนี้จะมีความต้านทาน (Impedance) ที่ 50 โอห์ม สาย

ประเภทนี้จะมีแกนกลางอยู่ 2 ลักษณะคือ แบบที่เป็นสายทองแดงเส้นเดียวและแบบที่เป็นใยโลหะหลายเส้น

สายโคแอ็กซ์แบบหนา (Thicknet Cable) เป็นสายโคแอ็กซ์ที่ค่อนข้างแข็ง และขนาดใหญ่กว่าสายโคแอ็กซ์

แบบบาง โดยมีเส้นผ่านศูนย์กลางประมาณ 1.27 cm สายโคแอ็กซ์แบบหนานี้เป็นสายสัญญาณประเภทแรกที่

ใช้กับเครือข่ายแบบอีเธอร์เน็ต ส่วนแกนกลางที่เป็นสายทองแดงของสายโคแอ็กซ์แบบหนาจะมีขนาดใหญ่

กว่า ดังนั้นสายโคแอ็กซ์แบบหนานี้จึงสามารถนำสัญญาณได้ไกลกว่าแบบบาง โดยสามารถนำสัญญาณได้

ไกลถึง 500 เมตร ด้วยความสามารถนี้สายโคแอ็กซ์แบบหนาจึงนิยมใช้ในการเชื่อมต่อเส้นทางหลักของ

ข้อมูล หรือ แบ็คโบน (Backbone) ของเครือข่ายสมัยแรก ๆ แต่ปัจจุบันได้เลิกใช้สายโคแอ็กซ์แล้ว โดยสายที่

นิยมใช้ทำเป็นแบ็คโบน คือ สายใยแก้วนำแสง ซึ่งจะได้กล่าวในรายละเอียดในส่วนต่อไป

เปรียบเทียบระหว่าง Thinnet และ Thicknet

ตามกฎการนำสัญญาณ สายที่ใหญ่กว่าย่อมนำสัญญาณได้ดีกว่าสายธิกค์เน็ต (Thicknet) จะยุ่งยากในการ

ติดตั้งมากกว่าเนื่องจากเป็นสายที่ค่อนข้างแข็งแรง ในขณะที่สายแบบธินเน็ต (Thinnet) มีความยืดหยุ่นที่

ดีกว่าทำให้ง่ายต่อการติดตั้งและราคาก็ถูกกว่า ความยืดหยุ่นของสายมีผลต่อการติดตั้งเมื่อเดินสายผ่านท่อ

ขนาดเล็กที่ติดบนฝ้าเพดาน ทำให้เป็นที่นิยมมากกว่า

หัวเชื่อมต่อที่ใช้กับสายโคแอ็กซ์

ทั้งสายแบบ Thinnet และ Thicknet จะใช้หัวเชื่อมต่อชนิดเดียวกัน ที่เรียกว่าหัว BNC ซึ่งใช้ในการเชื่อมต่อ

ระหว่างสายสัญญาณละเน็ตเวิร์คการ์ด หัวเชื่อมต่อแบบ BNC นี้มีหลายแบบดังต่อไปนี้

1. หัวเชื่อมสาย BNC (BNC Cable Connector) เป็นหัวที่เชื่อมเข้ากับปลายสาย ดังแสดงในรูปที่ 1

2. หัวเชื่อมสายรูปตัว T (BNC T-Connector) เป็นหัวที่ใช้เชื่อมต่อระหว่างสายสัญญาณกับเน็ตเวิร์คการ์ด

  ดังแสดงในรูปที่ 2

3. หัวเชื่อมสายแบบ Barrel (BNC Barrel Connector) เป็นหัวที่ใช้ในการเชื่อมต่อสายสัญญาณเพื่อให้สายมี

ขนาดยาวขึ้น

4. ตัวสิ้นสุดสัญญาณ (BNC Terminator) เป็นหัวที่ใช้ในการสิ้นสุดสัญญาณที่ปลายสายเพื่อเป็นการสิ้นสุด

สัญญาณไม่ให้สะท้อนกลับ ถ้าไม่อย่างนั้นสัญญาณะสะท้อนกลับทำให้รบกวนสัญญาณที่ใช้นำข้อมูลจริง

ซึ่งจะทำให้เครือข่ายล้มเหลวในที่สุด

รูปที่ 1 หัว BNC

รูปที่ 2 BNC T-Connector

สายโคแอ็กซ์ยังแบ่งออกเป็น 2 เกรดแล้วแต่การใช้งาน

1. สายโคแอ็กซ์เกรด PVC สายประเภทนี้จะใช้พลาสติกเป็นวัสดุห่อหุ้ม เป็นสายชนิดที่ใช้ในสำนักงาน

เพราะเป็นสายที่มีความยืดหยุ่นมาก แต่เมื่อติดไฟจะทำให้เกิดแก๊สที่เป็นอันตรายต่อมนุษย์

2. สายโคแอ็กซ์เกรด Plenum เป็นสายที่ใช้ติดตั้งเพดาน หรือระหว่างชั้น หรือพื้นที่มีอุณหภูมิต่างจาก

อุณหภูมิห้อง เพราะเป็นสายที่ทนไฟ และถ้าไฟไหม้สาย แก๊สที่เกิดขึ้นก็ไม่เป็นอันตรายมากนัก
