| INTERUPTORES Todos sabermos que es un interuptor, interumpe cierto? Cierto!, que interumpe, el paso de electrones, en otras palabra interumpe a la correinte quitando el voltage, mediante un movimiento mecanico. No creo que se neceite explicar mas asi es que sigamos con los Reles..................................................Como no! A un interuptor esta caracterizado por el numero de entradas y el numero de cierres que tenga. Que quiero decir con entradas y cierres, Miremos la siguiente figura . Por favor recordar que la terminologia tal vez no sea la correcta, pero yo aprendi esto en ingles y pasarlo a espanol no es nada facil. Lo importante es saber de que se esta hablando, cual quier correcion es bienvenida |
 |
 |
 |
 |
| Como podemos ver punto A en el interuptor de arriba seria una entrada. Pero el interuptor tiene una cierre que seria el formado por A-B |
| Como podemos ver punto A en el interuptor de abajo seria una entrada. Pero el interuptor tiene dos (2) cierres que seria el formado por A-B y el formado por A-C |
| Ahora deacuerdo a esto existe una denotaciones que se refieren a los interuptores y tambien a los reles que vamos a ver en la siguiente parte. Y dice asi: P- Entrada (la latra viene del nombre en ingles "Pole") T- Cierra (La letra viene del nombre en ingles "Throw") S- Se usa para decir singular y se refiere a un cierre o entrada D- Se usa para decir doble y se refiere a dos cierres o entradas 3,4,5...- Dpendiendo del numero se refiere a ese numero de cierres os entradas La manera en que se usa es la siguiente primero las ENTRADAS luego CIERRES. Un ejemplo seria: El primer interuptor de la figura de arriba seia descrito SPST (singular-entrada--singular-cierre). El segundo interruptor o el de abajo seria SPDT (singular-entrada--doble-cierre). Otro ejemplo usando numeros seria DP3T, o 3P6T. Asi aparecen muchas veces en los catalogos para describir que clase de coneccion se espera adentro. Otra caracteristica importante y que le debemos aprender ya que tambien junto con las entradas y los cierres, nos serviran en los reles es la clase de cierre. .......calma..... no es mucho mas si no nos acordamos que tan dificil sera mirar esta pagina otra vez? Cuando la conecion dentro del interuptor no se esta tocando, como en el primer interuptor. Nosotros decimos que normalmente esta abierto (Normally Open), como abreviariamos esto? NA (NO en ingles, que es lo que yo estoy acostumbrado, pero lo que importa es saber luego se le explica al que se sabe la terminologia). Ahora miremos al segundo interuptor. La parte A-B esta normalmente cerrada, como abreviariamos esto? NC (Normally Closed, NC en ingles). Hay una cantindad de interuptores que dependiendo de sus cierres y entradas tienen determinada cantidad de NA, o NC contactores. Claro esta que todos estos necesitan de una fuerza mecanica externa para que los interuptores sean presionados. Fuerza mecanica externa? Si tu dedo. Veamos los simbolos para algunos interuptores. A ver si los puedes decifrar. |
 |

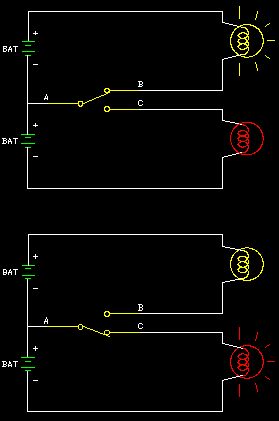

| Ahora me gustaria mostrar de como funciona uno de estos susodichos interuptores que despues de hoy al prender la luz de mi cuarto estare pensando que ese interuptor es uno que es NA (normalmente abierto), y es un SPST. Asi es que aca van los dibujitos que de hecho todos son hechos por mi, si no se han dado cuanta por lo casi feos que son, pero mientras sirvan para mostrar lo que toca ahi estaran. Fijense cual luz esta prendida de acuerdo a las rayitas que salen del bombillo. En el de arriba el interruptor no ha sido activado, ni tocado ni siquiera mirado. En el de abajo el interuptor fue precionado, o movido asi que prende la luz roja y apaga la que normalmente esta prendida. |
 |
 |
 |
 |
 |
