| RELES Despues de leer algunas revistas de electronica en espanol, creo que esta es la unica palabra que se como se dice en espanol. Reles, de las cosas mas importantes que se hayan podido inventar. Pero que son? Interuptores, tan simple y sencillo como eso. Entonces porque son tan importantes. La diferencia es que los interuptores necesitan de una fuerza mecanica para ser activados. Como tu dedo, no no ese dedo de la mitad no, tampoco se lo estes mostrando a todo el mundo exepto si te pitan por algo malo que hayas hecho al manejar. Reles son activados electricamente, lo cual los hace extremadamente funcionales para que controlen cosas cuando se les manda una senal. Hay tres clases basicas de estos inventicos. 1. Los Reles Mecanicos 2. Los Reles de Lengueta (Reed) 3. Los Reles de Estado Solido Porque las clases, ya como en todo diferentes tecnologias se fueron creando para cada necesidad, claro esta que en general hacen lo mismo. |
 |

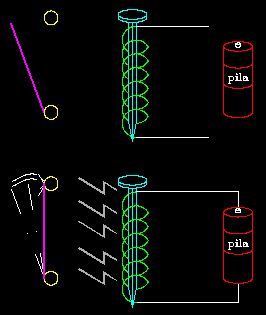

| Como funciona un rele? Facil, recuerdas alguna vez cuando nino, te dijeron que si envolvias una puntilla con cable y luego le ponias una pila al cable creabas un iman? Si no mira la pelicula: "El Hombre Invisible" y mira como la mujer escapa del conjelador. Bueno esta conbinacion de puntilla, cable se llama bobina. Crea un iman que se puede controlar cuando atrae y cuando no. Ahora imaginate como harias un interuptor que se pudiera controla con esta bobina. Tal cual como esta en esta figura del lado. Mas simple no podria ser no es cierto? Porque no se me ocurrio a mi eso? Estaria ahora picho en plata. Y hasta con un nobel y todo. Esta figura realmente es lo mas cercano a lo que seria un rele mecanico. Pero todos los otros funcionan bajo el mismo principio. Un iman que de una u otra maner cierra un interuptor o interuptores cuando un voltage se le pone a una bobina, si se le quita vuelve a su estado principal o normal siendo que la bobina deja de atraer.. Que se debe tener en cuenta cunado se usa un rele? Todo depende de la aplicacion. Existen reles para todo, asi que nombrar todas las aplicaciones seria loco. Podria por ejemplo controlar la prendida de una lampara por medio de una bateria. La lampara usa corriente alterna (CA), pero la controlamos con corriente continua (CC). Asi podemos controlar cosas exteriores con nuestros circuitos digitales. |

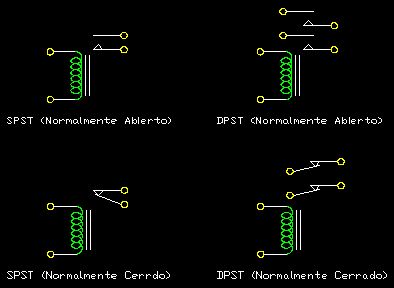

Pero que se debe tener en cuenta? Vaya al punto!......esta bien. Necesitamos saber cuatro cosas. 1. Cual es el voltage con el que vamos a controlar la bobina 2. Cuanta corriente consume la bobina 3. Cuanto voltage soporta el elemento de coneccion (el cierre que se mueve cuando lo atrae la bobina) 4. Cuanta corriente soporta el elemeto de coneccion. El simbolo de un rele es el siguiente: |
 |

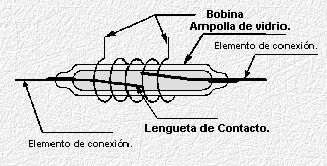

| Reles de Lengueta (Reed) |
 |
 |
 |
| Mecanicos |
| Reed |
| Estado Solido |
 |
| Si nos fijamos cercamente los simbolos son realmente parecidos a los de los interuptores. De hecho la misma terminologia es usada para nombrar los diferentes tipos de conecciones existentes en el mismo empaque del rele. Claro esta que estos no son los unicos pero si los mas usados por mi. Como lo dije antes existe una gran variedad de reles los cuales se diferencian en las 4 cosas que nombre arriba mas una mas. Como te fijaras el rele tambien tiene parecido al simbolo del inductor. Por que sera? Pues claro es un inductor que le clavaron una puntilla, y como tal actua como un inductor. Los inductores tienen una resistencia, y esta es apreciable en los reles. Lo que determian esta resistencia es la cantidad de corriente que necesitamos para poder hacer de la bobina un iman. Si no podemos poner esa cantidad de corriente (ya sea porque la porque nuestra fuente no sea capaz, como por ejemplo si le conectamos la pila de un reloj), no funcionara. Si le ponemos mas corriente, esta resistencia como resistencia resiste y empieza a disipar calor (mirar en resistencias) lo que quemara la bobina y adivina que no va a funcionar. |
| Podria sentarme dias y dias tratando de explicar y mostrar todas las cosas relacionadas con los reles pero realmente quiero terminar estas paginas algun dia. Asi es que creo que esto es mas que suficiente informacion para ir a comprar un rele sin miedo y usarlo. Claro esta que no crean que esto es todo, si quieres saber mas necesitaras buscar algo mas profundo y no solamente una pagina que menciona los reles. Recuerda que estas paginas estan dedicadas para las personas que quieran empezar y no para basar el doctorado y hacer una tesis de esta informacion. Un ultima cosas que si me gustaria mencionar es que los rele funcionan como inductores como lo mencione antes, si miras a mi explicaion en inductores te fijaras que es lo que le gusta y disgusta a los inductores. Cuando controlas la bobina mediante los bornes de entrada (terminales de entrada), solamente con un interuptor, el rele como inductor va a querer mantener la corriente cuando hay un cambio de corriente subito. Esot crea unos "picos" a traves de las termianles del rele haciendo que los circuitos pegados al rele se malficien de esta generacion de corriente. Para arreglar esto se necesita poner un diodo entre las terminales de entrada del rele si es manejado CC o una resistencia y un condensador en series si es CA. Mantenlo presente en caso de que en algun caso algo no este bien y no sepas de donde vienen ciertas cosas. Para prevenir el problema anterior, el cual lo se suena como complicado y no creo haber hecho la mejor explicacion. Existen ciertos reles que traen proteccion para este caso, pero tienes que fijarte como conectas las terminales de entrada ya que el diodo debe conectarse de cierta manera. Creo que antes de meterme con diodos deberia explicarlos pero eso viene pronto, asi es que dejemos esta idea en el aire y despues con un poco mas de experiencia retomala y acuerdate. Por el momento compra un rele y prueba, hacer algo, imaginacion, luego en la seccion de projectos, trataremos de hacer practico lo dicho. |
| NOTA: Los reles como son mecanicos o tienen partes movibles, tienen una gran desventaja y es que estas partes movibles se acaban por el uso o se danan. Ahi es donde entra en accion los transistores que son los que actuan como reles pero todo electronicamente asi que no hay partes que se desgasten, |
 |
 |
 |
