Como para serles sinceros realmente no he trabajado mucho con los inductores asi es que les mostrare la informacion necesaria, como para que sepamos que existen y que los podemos usar. Muchos libros relacionan a los condensadores siendo como el "opuesto" de los inductores. Yo realmente no me gusta relacionarlos unos son peras y los otros son narajas. Y aunque ambas son frutas no se parecen en nada.
Para empezar los inductores, los podemos explicar como un trozo de cable enrozcado. Como quien dice la si la cola de un marranito fuera de metal seria un inductor. Pero fijemonos, como se llama el componente, que es lo que inducta, que manda, que carajos hace?
Es aca donde relacionan a los condesadores con los inductores. Los inductores hacen lo opuesto a los condensadores. Los inductores ODIAN pasar corriente cuando el voltage en sus patas esta cambiando, o cuando hay Vca y les GUSTA pasar la corriente cuando tienen un voltage de corriente continua o Vcc.
Tal cual como los condensadores, los inductores no disipan energia (Que dijo? Disipan energia?, no se calientan no gastan energia, la guardan)
Los inductores son usados en filtros, en circuitos usados con radio frecuencias, transformadores, sirven para bolquear Voltage de corriente alterna, etc.
La manera fisica como funcionan, tiene que ver con el campo magnetico que genera un cable en forma de resorte. Para entrar en este tema, seria super aburrido, ya que nos tocaria usar resto de Calculo, Algebra y a parecidos. Asi es que el que quiera de tarea lo puede buscar en otro ladito.
El simbolo es como un resorte como en la Figura 1.
Entoces como funciona en christiano, simple.... si hay un inductor por ahi al ponerle voltage, el voltage sube rapido (se lo haz puesto no?) pero la corriente sube gradualmente. Si le quitas el voltage, el voltage se baja de un totazo (pues no le quitaste el voltage?), pero el trabajo del inductor es que la corriente se caiga lentamente. Que quiero decir conque se se suba el voltage rapido o se caiga la corrient lentamente? Pensemos en un switch pegado a un bombillo con una pila. Si prendes el switch se prende el bombillo, cierto? Cierto. la manera que yo lo diria, el voltage y la corriente en el bombillo se subio rapido (antes estaba apagado, en un zaz esta prendido), si hubiera subido lento la corriente pero rapido el voltage la luz se hubiera prendido lentamente. No se que tan buen ejemplo haya sido eso pero dejemolo para ver a quien enloquesco.

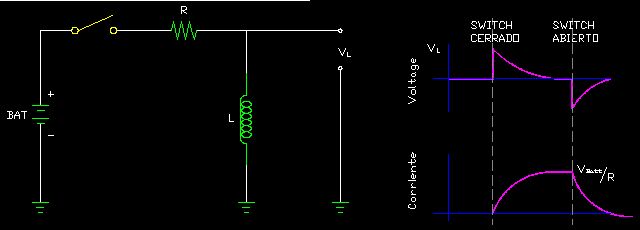

Hay dos figuras que me gustaria mostrar de dos graficas y sus respectivos circuitos, que dejan claro lo que pasa con los inductores como para finalizar. Creo que se explican ellos mismos asi es que no entrare en profundidad, para que la gente no se me duerma. Saber que ya casi llegamos a lo que es bueno projectos. |
