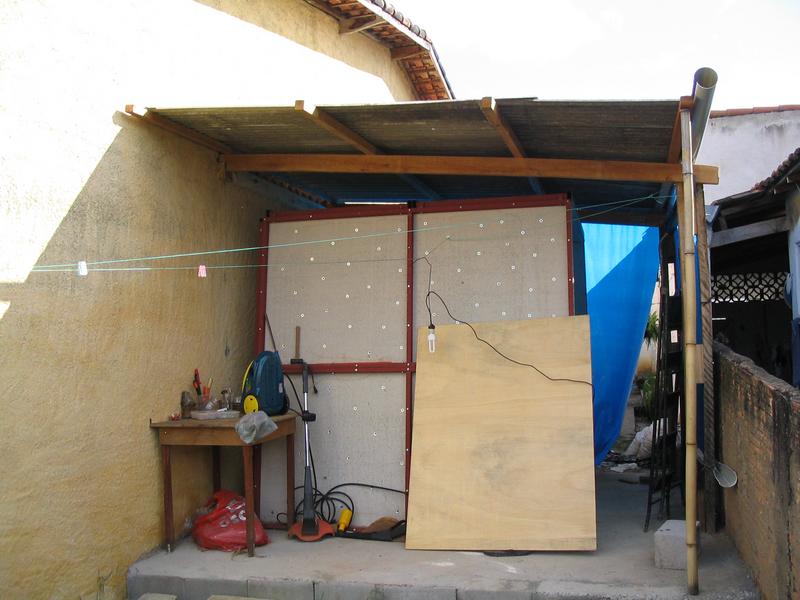

Construi uma base de concreto, do lado de fora de casa, entre a parede
da casa e o muro. O muro de escalada fica protegido da chuva pelas
telhas brasilite e pela lona azul ao fundo.
|
 |

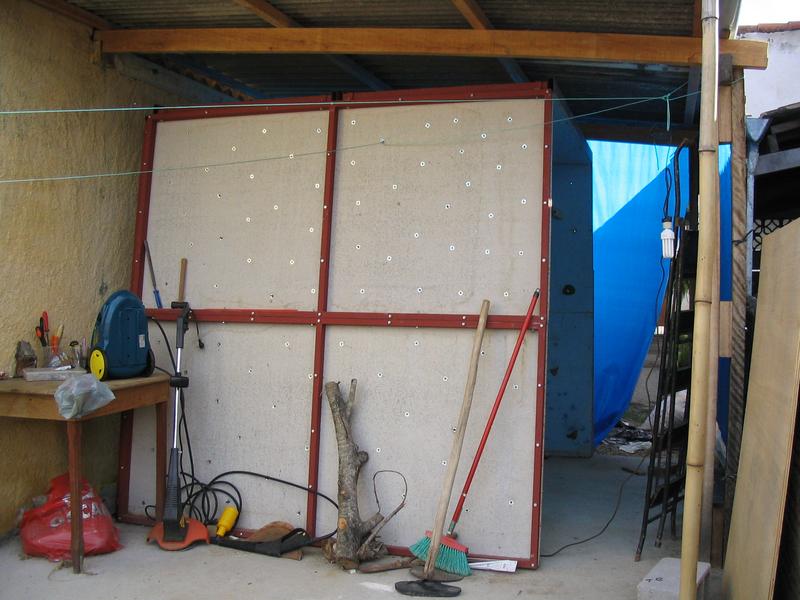

A base tem mais ou menos 3.5m x 4.5m e sobra espaco
para uma pequena bancada de marcenaria. A estrutura de metalon (vermelho)
segura cada placa de madeirite no lugar. Nessa foto, vemos a lateral
esqueda, formada por duas placas: uma em cima, e outra em baixo.
|
 |

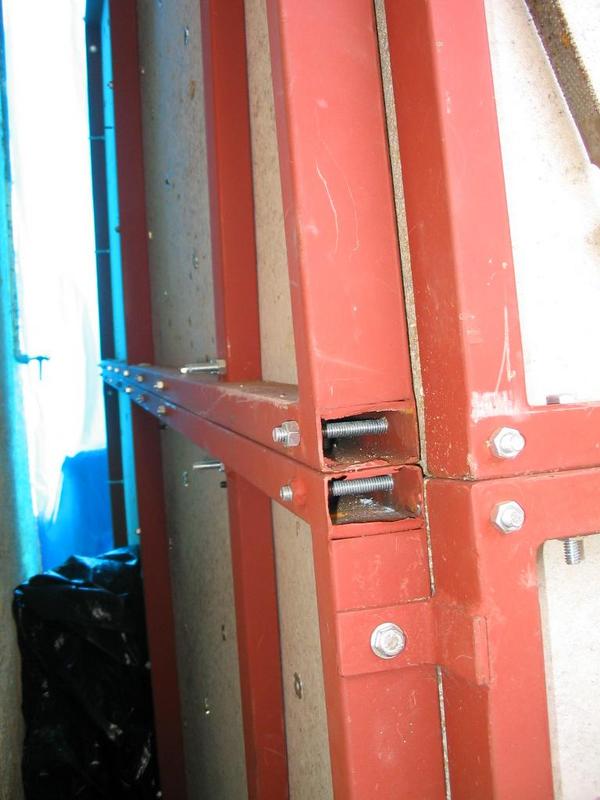

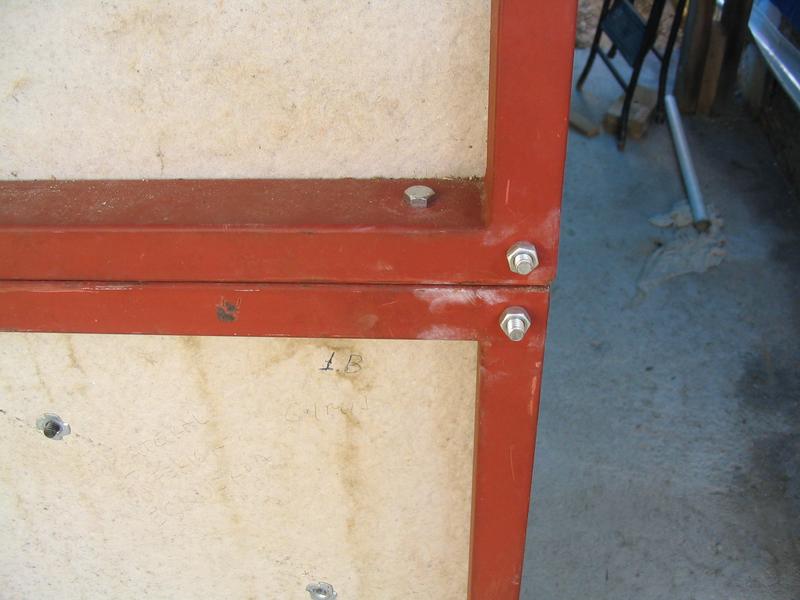

Aqui aparece em detalhe o esquema de fixacao. O metalon contorna
as placas exatamente na sua borda, onde vao varios parafusos para fixa-la.
Alem disso, alguns parafusos atravessam dois "metalons" e seguram
a placa de cima na placa de baixo.
|
 |

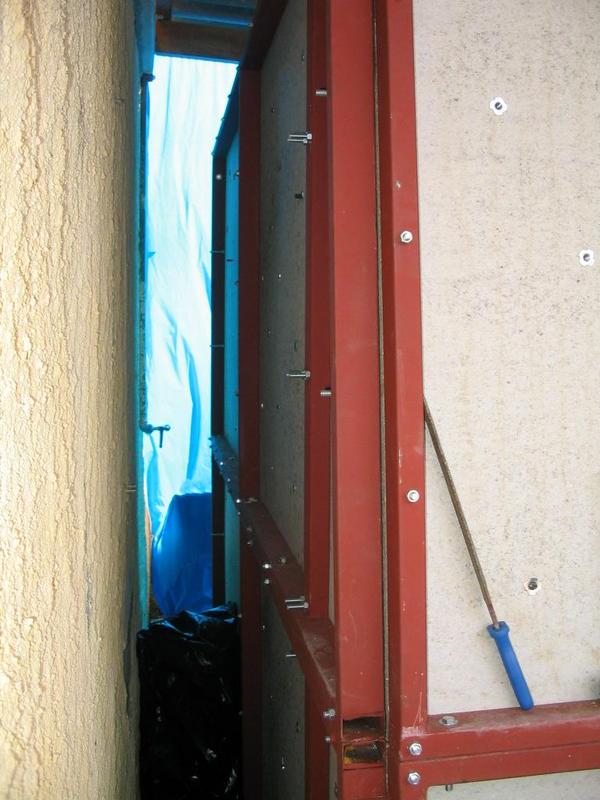

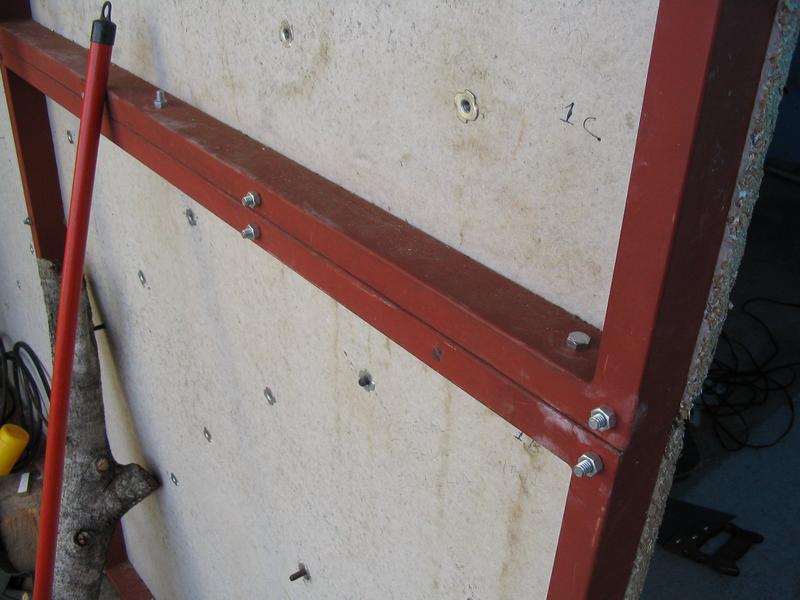

Aqui da pra ver bem as duas linhas de parafusos: para fixar uma placa
na sua estrutura de metal, e para fixar uma estrutura de metal na outra.
As duas placas juntas formam um quadrado de 2.20m x 2.20m.
|
 |

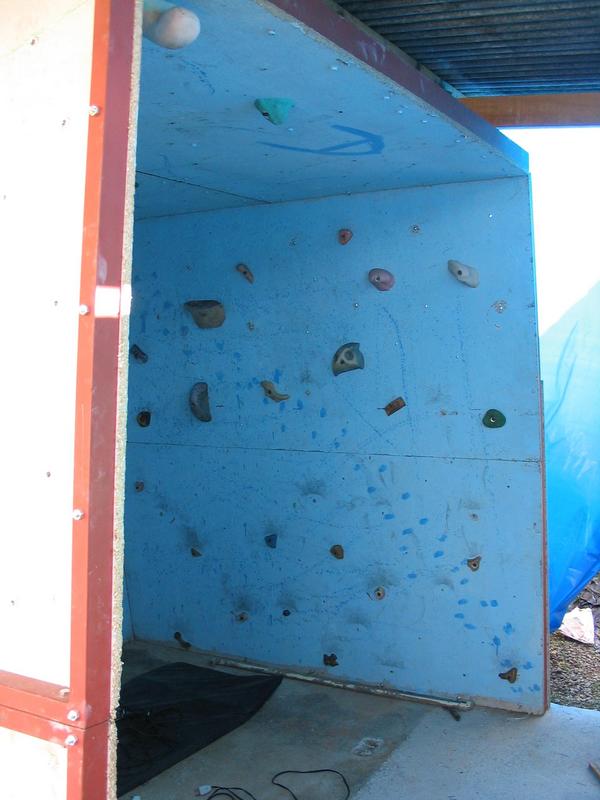

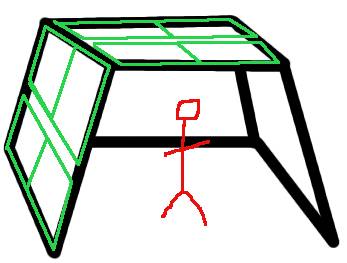

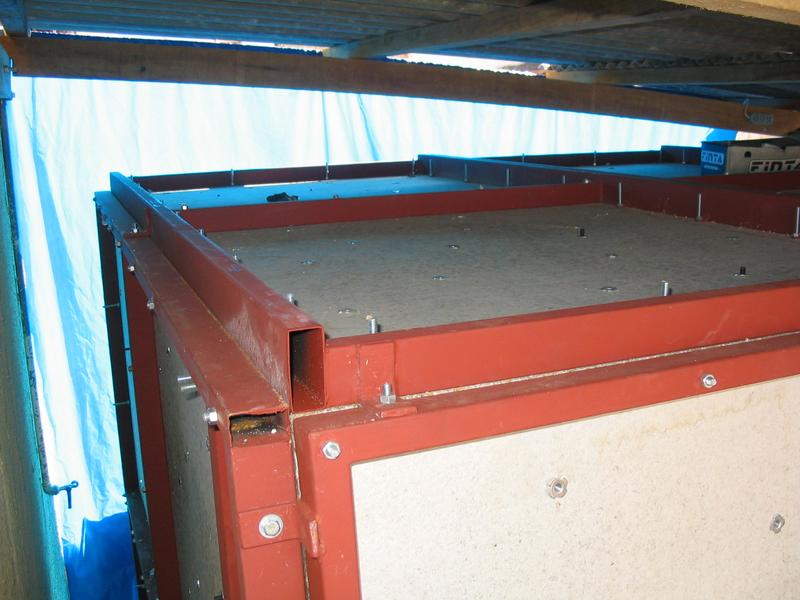

Pedaco da parede esquerda, do teto e da lateral direita. A inclinacao
dos negativos (laterais) nao e muito grande, mas o teto e realmente um teto.
|
 |

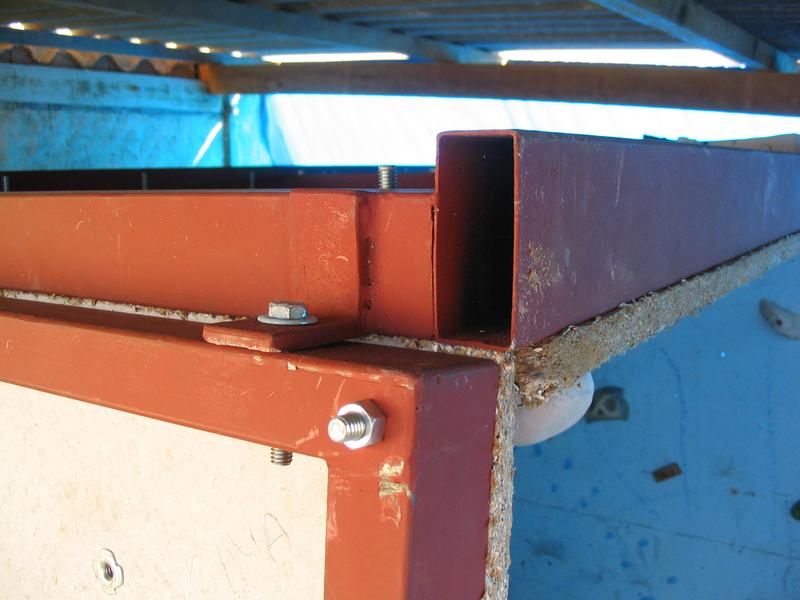

Detalhe da juncao do teto com a lateral esquerda. Alguns eLes soldados
no metalon das placas do teto sao parafusados na lateral para segura-los
no lugar.
|
 |

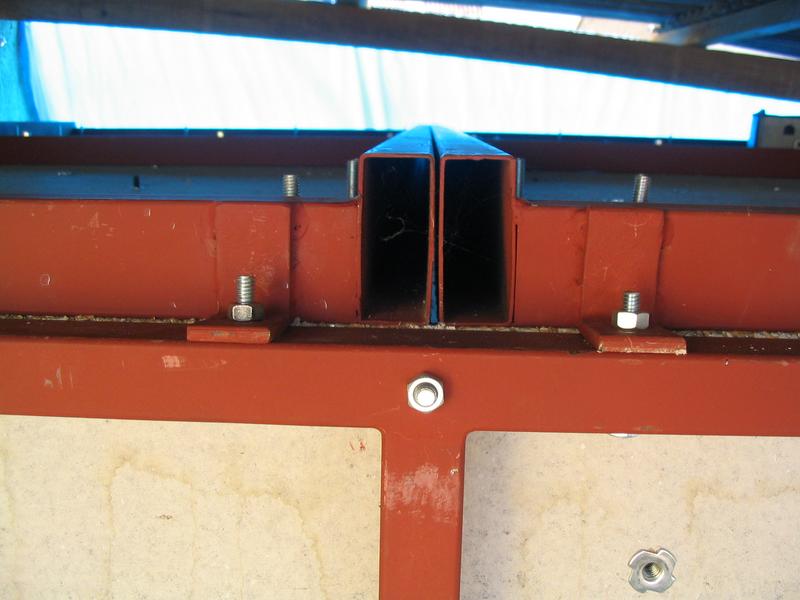

Agora vemos a juncao das duas placas do teto e como elas estao montadas
sobre a lateral.
|
 |

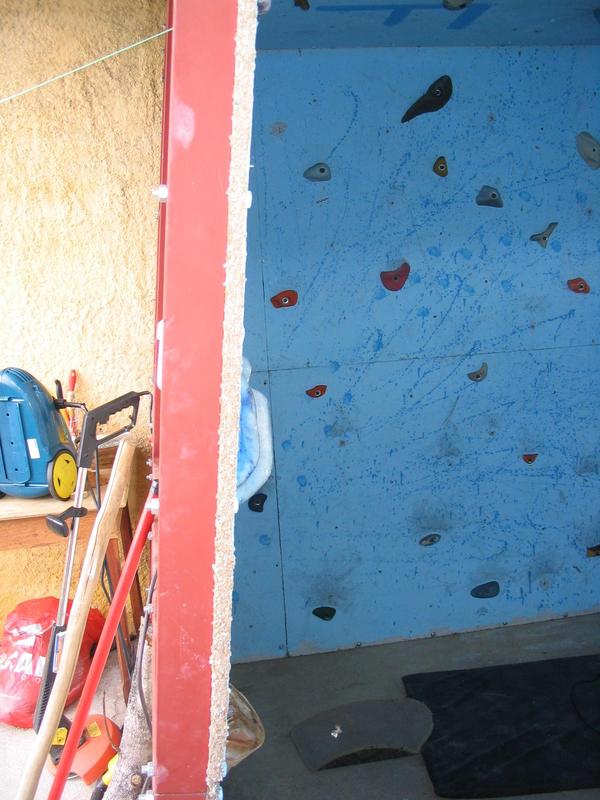

Visao da parede que faz o fundo do muro, ela eh a unica que nao tem 2.20 x 2.20.
Ela eh um triangulo cortado em cima. Sao 2.20 de altura, 2.20 a largura em cima
e 2.65 a largura em baixo.
|
 |
Agora a juncao entre as placas "de cima" e "de baixo" do vertical que fica
no fundo.
|
 |
Quina formada pelo teto, lateral esquerda e fundo.
|
 |

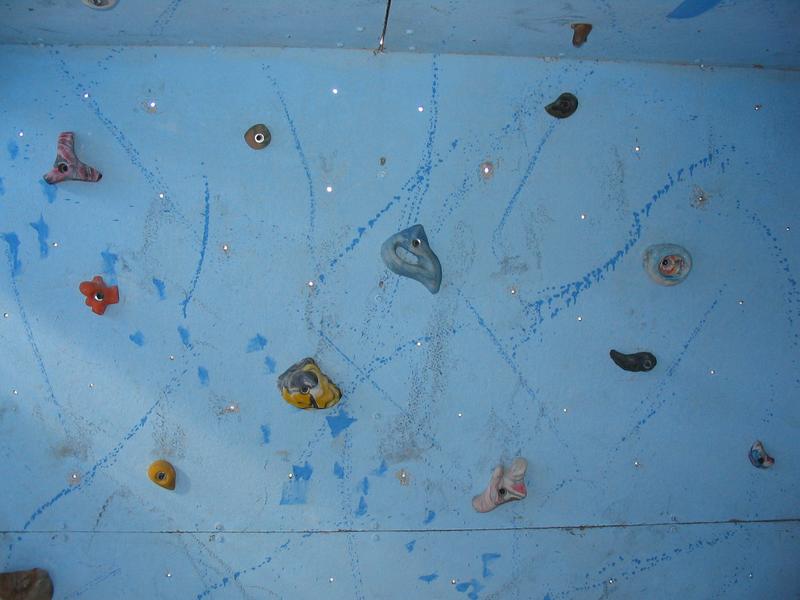

Visao interior. Fixacao das agarras no muro e alguns furos abertos
por onde entra luz.
|
 |

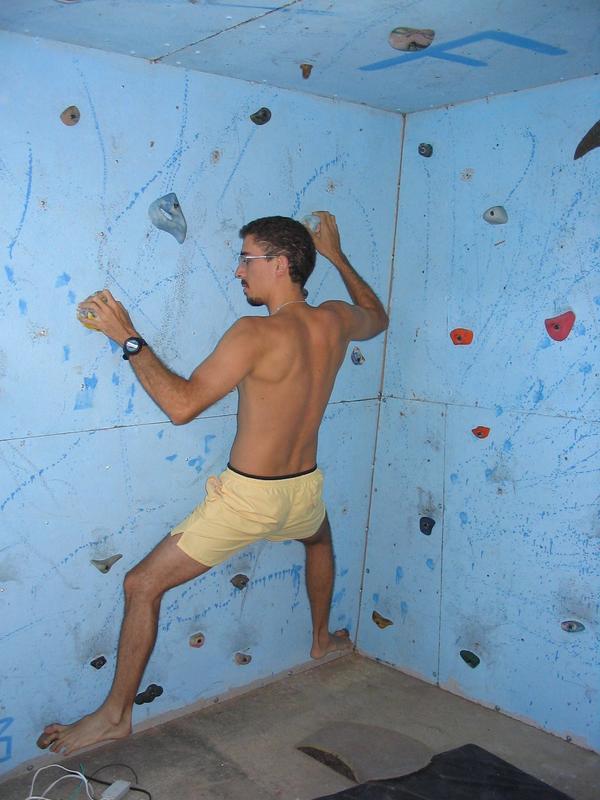

Escalando em uma das laterais, para ter uma ideia do tamanho do interior.
|
 |

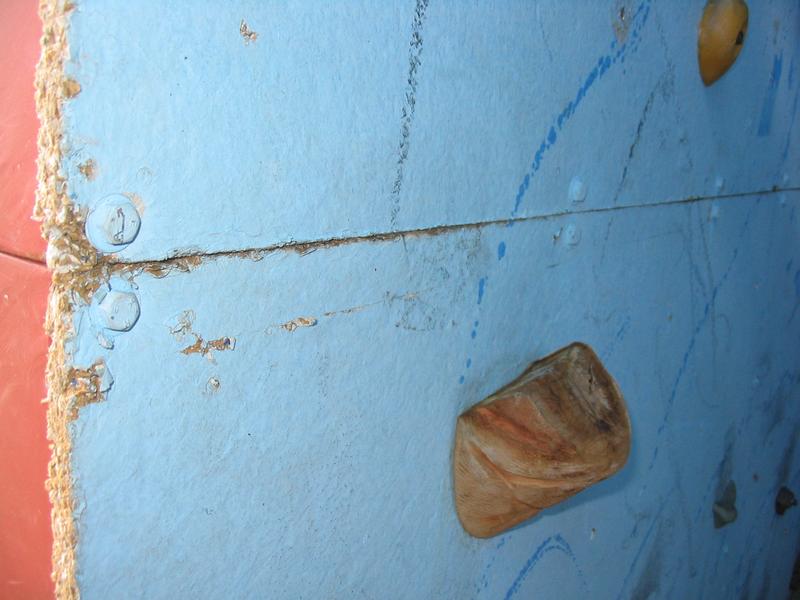

Detalhe de como aparece, pelo lado de dentro, os parafusos de fixacao
dos madeirites.
|
 |

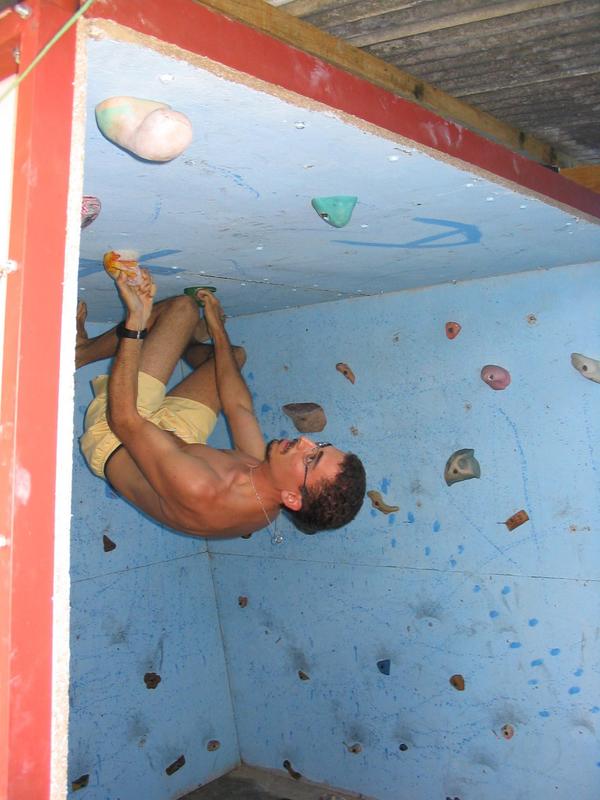

Escalando no teto.
|
 |
A pequena inclinacao dos negativos laterais: pouco menos de 10 graus.
|
 |

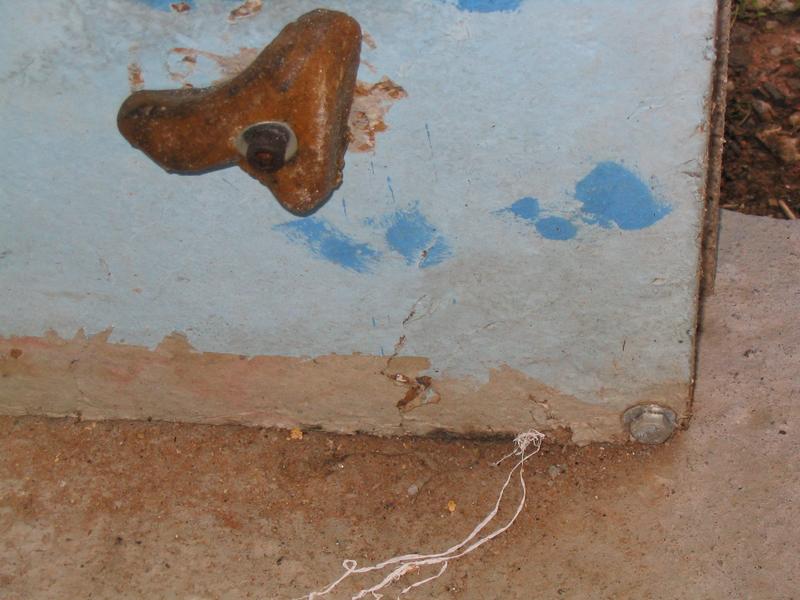

O muro e autosustentavel e apoia-se diretamente no chao.
|
 |

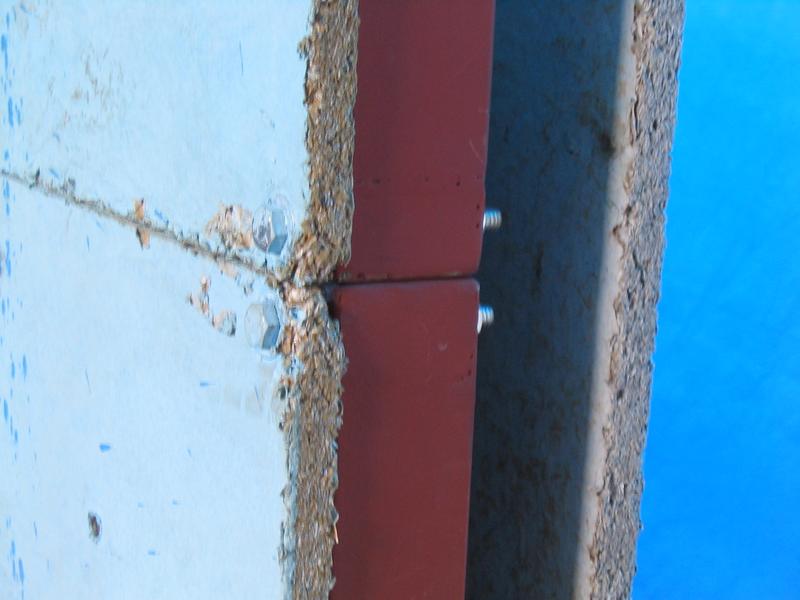

Mais uma vez como as placas sao fixadas no metalon.
|
 |

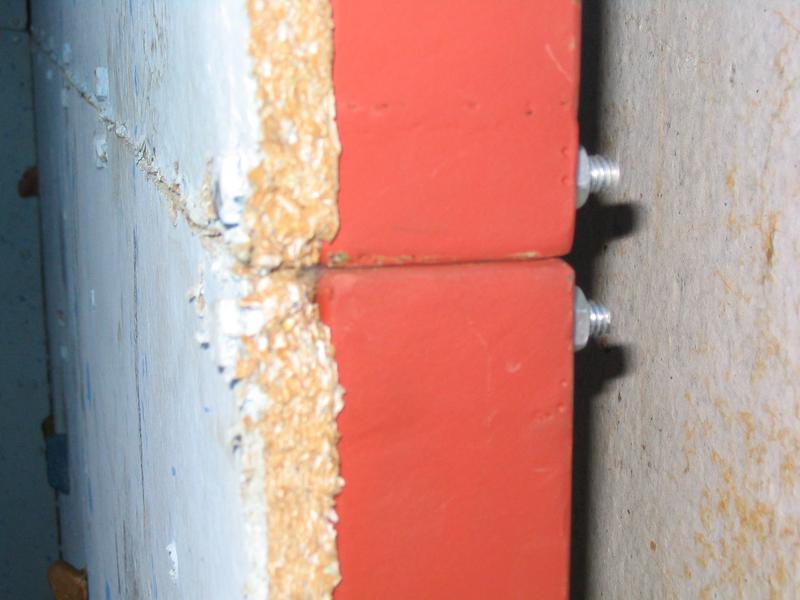

Outra vez...
|
