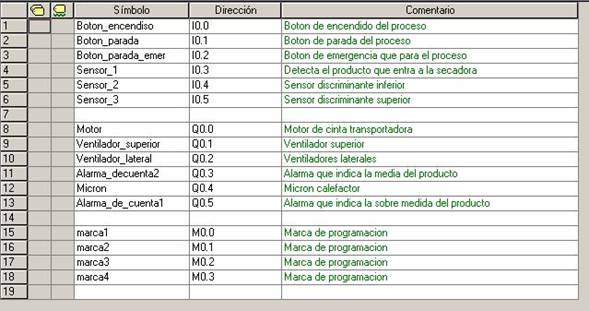

Luego de esto resultar� mas f�cil entender la programaci�n que la presentamos a continuaci�n.

El c�digo de la l�gica del programa es el siguiente:

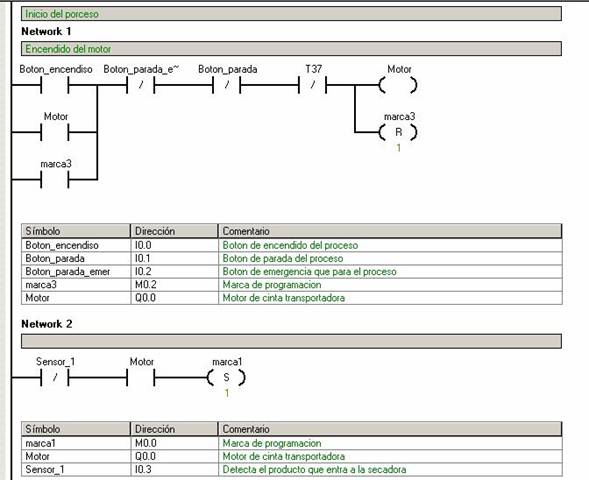

Network 1 y 2

En este trozo de c�digo la l�gica es la siguiente: cuando se presiona el pulsador de encendido y el bot�n de parada, parada de emergencia, temporizador T37 no est�n energizados se energizara el motor y se resetear� la marca 3, a su vez se enclavar� la salida Q 0.0 que corresponde al motor de la correa transportadora. En la marca 3 que aparece abajo del enclave del motor sera la responsable de volver a encender el motor.

En el Network 2 la l�gica es la siguiente: Cuando el sensor 1 se encuentre desenergizado, es decir, entremedio del emisor y receptor se encuentra el producto y el motor se encuentra encendido, se setear� la marca 1.

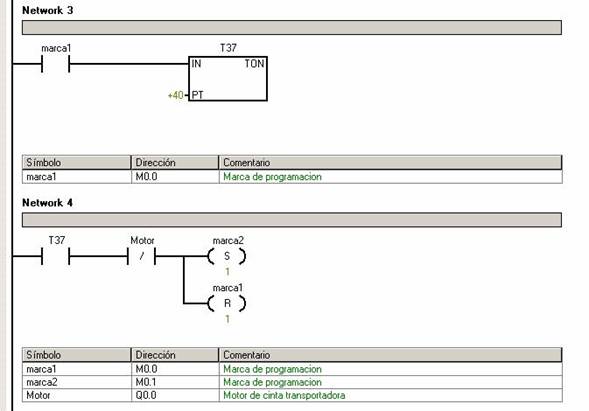

Network 3 y 4

En la Network 3 como la marca 1 esta energizada se activara un temporizador T37 por 4 segundos, luego de estos 4 segundos de este temporizador enviara un pulso. Al enviar este pulso se desenergizara el motor debido a la l�gica aplicada en el segmento 1 (ver Network 1). A su vez este mismo pulso y como el motor esta desenergizado setear� la marca 2 y resetear� la marca 1 la cual da el pulso para activar el temporizador T37.

La raz�n de esta l�gica es para que una vez detectado el producto por el sensor despu�s de un tiempo de 4 segundos se detendr� la cinta para que el producto ingrese al �rea de secado.

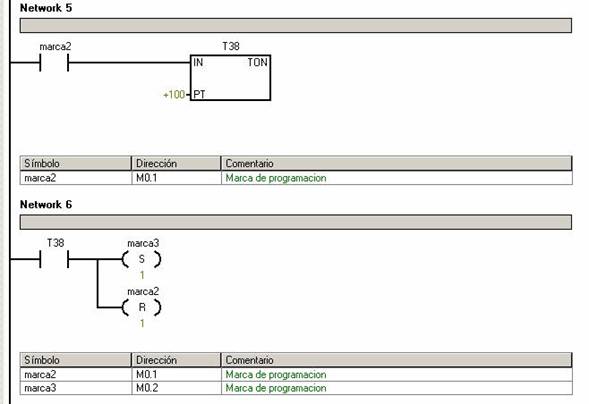

Network 5 y 6

Aqu� cuando la marca 2 esta activada se activa el temporizador T38 por 10 segundos, pasado este tiempo el temporizador al mandar el pulso setear� la marca 3 y resetear� la marca 2.

Al setear la marca 3 �sta volver� a encender el motor (ver Network 1), y como reseteamos la marca 2 dejar� de enviar la se�al al temporizador T38.

La l�gica de esto es para que el motor se detenga por 10 segundos cuando el producto se encuentre en el �rea de secado y depuse de estos 10 segundos volver a encender el motor

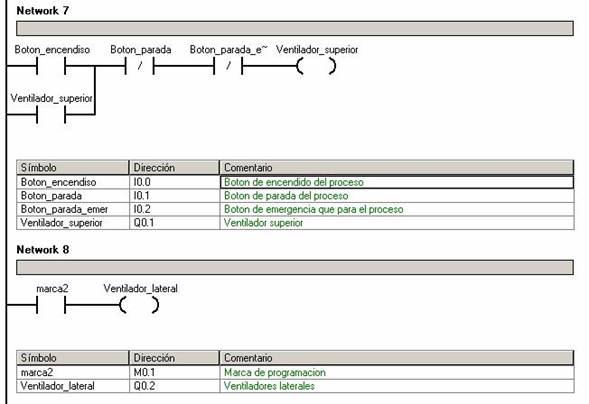

Network 7 y 8

Cuando se presione el bot�n de encendido del proceso y el bot�n de parada, parada de emergencia est�n desenergizados, se energizara el ventilador superior y a su vez este ventilador es enclavado para su funcionamiento constante.

Luego como en el Network 8 indicamos que los ventiladores laterales se energicen cuando la marca 2 esta activada, esta l�gica es debido a que la marca 2 se activa acorde con el motor, es decir, cuando el motor se enciende y se apaga.

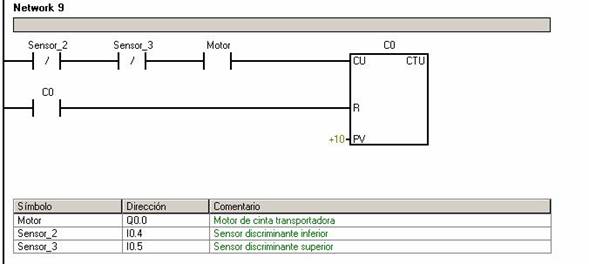

Network 9

En este segmento cuando el sensor 2 y sensor 3 est�n obstruidos, y el motor esta encendido activamos el contador C 0 el cual contar� cuando 10 productos sobrepasen la media, es decir, cuando 10 productos obstruyan los 2 haz de luz a la vez. Luego de que el contador alcance el valor establecido (10) �ste enviara un pulso el cual entre otras funciones permitir� resetear el mismo contador.

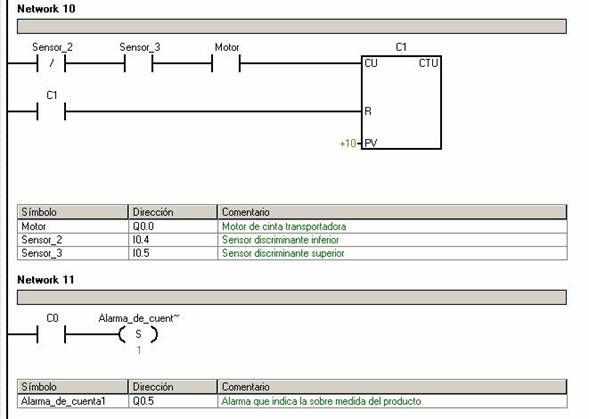

Network 10 y 11

En este segmento cuando el sensor 2 este obstruido y sensor 3 no se encuentra obstruido, y el motor est� encendido, activamos el contador C 1 el cual contar� cuando 10 productos se encuentren en la media, es decir, cuando 10 productos obstruyan solo el haz de luz del sensor 2. Luego de que el contador alcance el valor establecido (10) �ste enviara un pulso el cual entre otras funciones permitir� resetear el mismo contador.

En el segmento 11 con el pulso entregado por el contador C 0 seteamos una alarma de cuenta (que indica que hay 10 productos que sobrepasaron la media).

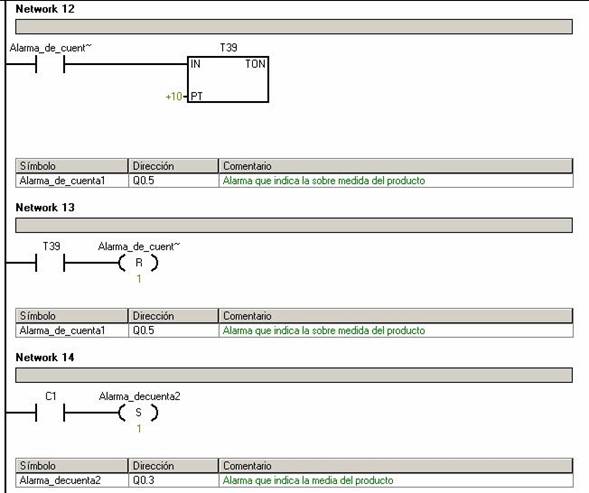

Network 12, 13, 14

En el segmento 12 cuando este energizada la alarma de cuenta 1 se activar� el temporizador T39 por 10 segundos, luego de este tiempo el pulso enviado por el temporizador resetear� la alarma de cuenta 1. Esto es solamente para mantener encendida la alarma por 10 segundos. El mismo caso corresponde a la alarma de cuenta 2 con sus respectivo contador y temporizador (C1 y T40 respectivamente). Esto queda reflejado en la siguiente imagen.

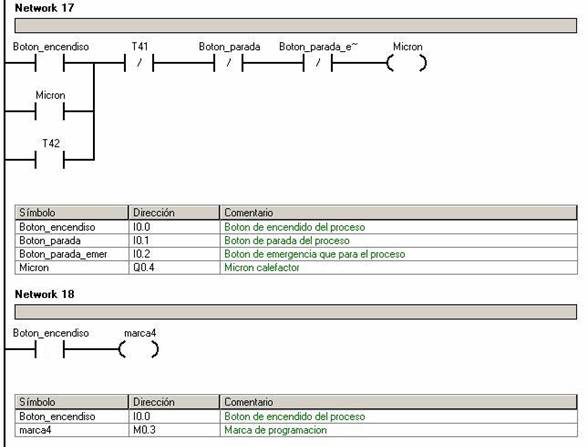

Network 17 y 18

Cuando se energiza el bot�n de encendido, y el temporizador T41, bot�n parada y parada emergencia se encuentran desenergizados encendemos el micr�n y a su vez este micr�n es enclavado. La entrada T42 es responsable de volver a encender el micr�n.

Cuando el bot�n encendido este energizado de activar� la marca 4 que permanecer� activada por el resto del proceso.

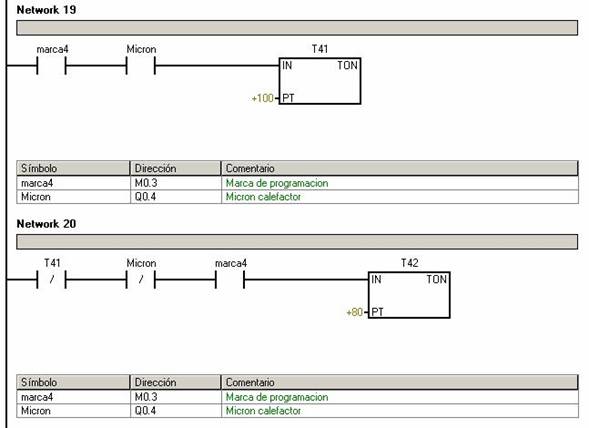

Network 19 y 20

Cuando este activa la marca 4 y el micr�n este encendido se activar� el temporizador T41 por 10 segundos, pasado los 10 segundos el pulso del Temporizador afectara en el Network 20

La l�gica en el Network 20 es la siguiente: cuando hayan pasados los 10 segundos se desenergizar� el temporizador T41 y el micr�n se apagara debido a la l�gica en segmento 17 y la marca 4 como esta constantemente activada me generar� la se�al que activa el temporizador T 42 el cual despu�s de 8 segundos genera el pulso que vuelve al encender el micr�n( ver segmento 17).

La l�gica de esto es encender por 10 segundos el micron y apagarlo por 8 segundo y as� sucesivamente.
