Entradas:
I 0.0 = bot�n de encendido.
I 0.1 = bot�n de parada.
I 0.2 = bot�n de emergencia.
I 0.3 = sensor 1.
I 0.4 = sensor 2.
I 0.5 = sensor 3.
Salidas:
Q 0.0 = motor de la cinta
Q 0.1 = ventilador superior.
Q 0.2 = ventiladores laterales.
Q 0.3 = alarma de cuenta que indica la media del producto.
Q 0.4 = micron calefactor.
Q 0.5 = alarma de cuenta que indica la medida del producto.
Marcas 1, 2, 3, 4, ayudan a la l�gica de la programaci�n.

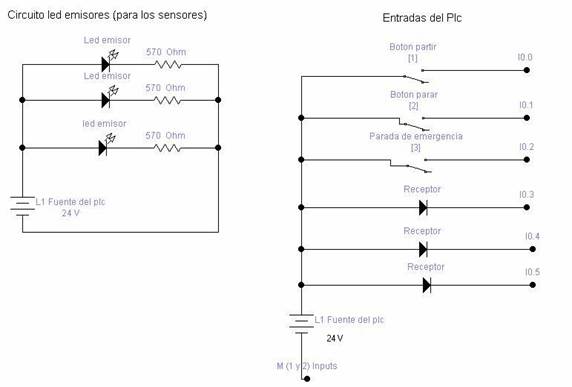

Circuito de conexiones de entradas del
PLC.
En el siguiente esquema mostramos la conexi�n de las entradas
correspondientes al proceso que automatizaremos mediante el PLC.
El primer circuito (circuito LED
emisores) muestra la forma de conectar los LED emisores que los
cuales se encargaran de enviar la luz o un haz de luz hacia el
fototransistor. La forma de conexi�n es la siguiente:
Al c�todo del LED emisor conectamos una resistencia de 570 ohm y
luego a tierra, al �nodo de este LED conectamos la fuente de 24 volt
del PLC.
El circuito de entradas del PLC nos indica la manera de conectar las
entradas de nuestro proceso. Para los pulsadores (bot�n partir,
parada y parada de emergencia) la conexi�n es id�ntica para todos
los pulsadores supongamos el bot�n de parada un extremo se conecta a
la fuente de 24 volt del PLC y el otro extremo se conecta a las
entradas I 0.0 del PLC y as� sucesivamente los dem�s pulsadores
hasta la entrada I 0.3 que es el pulsador de emergencia.
Las otras entradas de nuestro proceso corresponden a los
fototransistores o LED receptores, la forma de conectarse es la
siguiente:
El c�todo de los receptores se conectan a las entradas I 0.3, I 0.4,
I 0.5 del PLC y el �nodo de los distintos receptores a la fuente de
24 volt del PLC.
La forma de trabajar de estos receptores es la siguiente:
Est�n enviando constantemente 24 volt a las entradas del PLC y
cuando un objeto se interpone entre el emisor y receptor, es decir
corta el haz de luz, el receptor env�a 0 volt a la entrada del PLC y
al realizar esto dependiendo la l�gica de nuestro programa actuar�
en la en el funcionamiento de nuestro proceso.

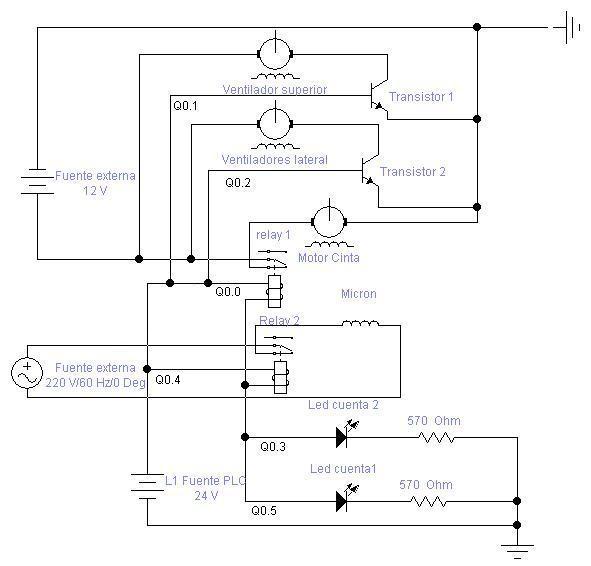

Circuitos de conexi�n salidas del PLC
En este circuito podemos ver una
simulaci�n de la salida del PLC, para esto tenemos una fuente de 24V
DC que simula la fuete que esta incorporada al PLC.
Como vemos en el circuito la salida Q0.0 tenemos conectado un relay
que es alimentado por una fuente externa, al ser activada la salida
Q0.0 el relay 1 cierra el circuito y la fuente externa pone en
movimiento el motor que a su vez mueve la cinta transportadora, al
desactivarse la salida Q0.0 el relay 1 abre el circuito y se detiene
la cinta transportadora.
En la salida Q0.1 tenemos un transistor que provoca un efecto
parecido al relay, cuando este transistor es activado por la salida
Q0.1 cierra el circuito y enciendo el ventilador superior a trav�s
de la fuente externa de 12V DC.
En la salida Q0.2 ocurre casi lo mismo que en la Q0.1, pero este es
activado al encenderse la salida Q0.2.
En la salida Q0.3 se encuentra el LED de alarma de cuenta, este se
activa cuando la salida Q0.3 se enciende, este LED indica la media
de los productos.
La salida Q0.4 activa el relay 2 el cual esta conectado con una
fuente externa de 220V AC, la cual alimenta el micr�n, cunado la
salida Q0.4 se enciende el relay 2 cierra el circuito que deja pasar
los 220V AC de la fuente externa que enciende el micr�n.
En la salida Q0.5 se encuentra el LED de alarma de cuenta de sobre
medida, este es encendido cuando se activa la salida Q0.5 del PLC. |
