Un PLC
o aut�mata programable es un equipo electr�nico de control con un
cableado interno independiente del proceso a controlar, que se
adapta a dicho proceso mediante un programa espec�fico que contiene
la secuencia de operaciones a realizar. Esta secuencia de
operaciones se define sobre se�ales de entrada y salida al proceso,
cableados directamente a los bornes de conexi�n del aut�mata.
Las se�ales de entrada pueden proceder de elementos digitales, tales
como finales de carrera � detectores de proximidad, � de elementos
anal�gicos como los detectores de temperatura. Mientras que las
salidas son ordenes digitales � anal�gicas de tensi�n � corriente,
que se env�an a los elementos actuadores e indicadores del proceso.
El PLC gobierna el estado de las salidas seg�n el programa de
control a partir del estado de las entradas. Dicho programa se
introduce en el PLC a trav�s de la unidad de programaci�n
(computador), que permite adem�s funciones adicionales como la
depuraci�n del programa, monitorizaci�n, simulaci�n, etc.
El PLC, a diferencia de otros equipos de programaci�n, posee un
hardware estandarizado que permite la configuraci�n de sistemas de
control a medida.
NOTA: La unidad de programaci�n utilizada en esta experiencia es un
computador con Windows XP Professional y que tiene instalado el
software para programar el PLC S7-200 llamado STEP 7 � Micro/WIN32
de Siemens.
�Porqu� utilizar el S7-200 de Siemens?
La gama S7-200 comprende diversos sistemas de automatizaci�n
peque�os (Micro-PLCs) que se pueden utilizar para numerosas tareas.
Gracias a su dise�o compacto, su bajo costo y su amplio juego de
operaciones, los sistemas de automatizaci�n S7-200 son id�neos para
controlar tareas sencillas. La gran variedad de modelos S7-200 y el
software de programaci�n basado en Windows ofrecen la flexibilidad
necesaria para solucionar las tareas de automatizaci�n.
Material necesario para la
comunicaci�n con el S7-200 y el Computador.

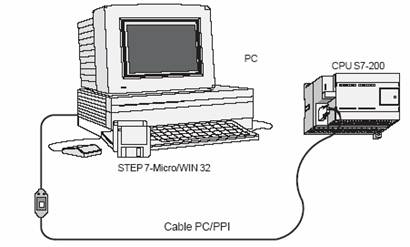

La siguiente imagen, muestra los componentes b�sicos de un sistema
S7-200, el cual incluye una CPU S7-200, un PC, el software de
programaci�n STEP 7-Micro/WIN 32 y un cable de comunicaci�n.
Si desea utilizar un PC, debe disponer de uno de los siguientes
equipos adicionales:
� Un cable PC/PPI.
� Un procesador de comunicaciones (CP) y un cable de interface
multipunto (MPI).
� Una tarjeta de interface multipunto (MPI). El cable de
comunicaci�n se suministra junto con la tarjeta MPI.
Caracter�sticas de la CPU S7-200.

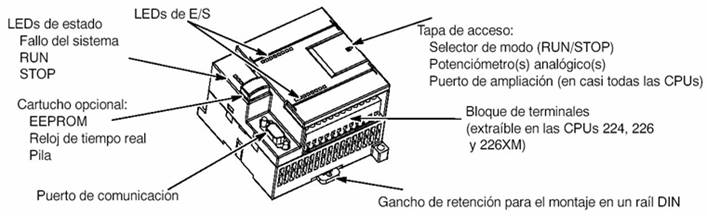

La CPU S7-200 incorpora en una carcasa compacta, un microprocesador,
una fuente de alimentaci�n integrada, as� como circuitos de entrada
y de salida que conforman un potente Micro-PLC. Una vez que el
programa se halla cargado en el S7-200, �ste contendr� la l�gica
necesaria para observar y controlar los aparatos de entrada y salida
de la aplicaci�n.
 |
