A continuaci�n vamos a explicar la forma en que debe operar nuestro sistema de control para el secado de productos. Para esto veremos algunas im�genes en la que se muestran las distintas etapas del proceso de secado, de esta manera podremos entender mejor cual es el funcionamiento de nuestro sistema.

En primer lugar tenemos dos botoneras, una con dos botones la cual nos servir� para encender la cinta transportadora y otro para apagarla, y la segunda botonera con un bot�n de emergencia, la cual detendr� todo el sistema, si es que en alg�n caso hallan fallas en �l.

Cuando presionamos el bot�n de encendido, un producto ser� trasladado por la cinta transportadora con la fuerza de un motor, una vez que el producto halla avanzado lo suficiente ser� captado por un sensor compuesto por un LED emisor de luz y un receptor, para que esto funcione el producto debe cortar el haz de luz.

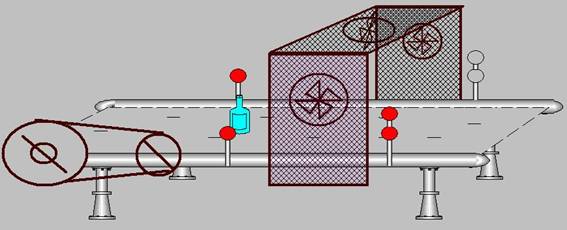

La imagen muestra como el producto es censado, de esta manera el programa que controla el sistema dar� un tiempo determinado hasta que el producto llegue al �rea de secado, este tiempo se determina seg�n la distancia que halla entre el sensor y el �rea de secado a trav�s de la l�gica del programa.

Cuando el producto est� en el �rea de secado, la cinta transportadora se detendr� por un tiempo determinado (seg�n la l�gica del programa), una vez que el motor se detiene, se encender�n los ventiladores laterales, lo cual permitir� que el producto se seque.

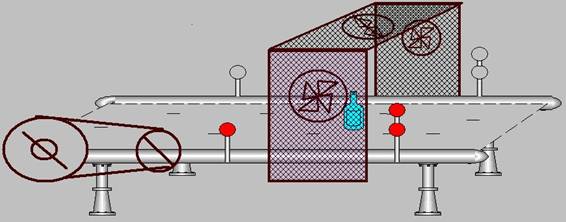

Como podemos ver en la imagen, en la zona de secado tenemos un ventilador superior, el cual estar� siempre en funcionamiento, la �nica forma de que este ventilador se detenga, es con el bot�n de apagado o bot�n de emergencia, estos botones permiten que el sistema deje de funcionar por completo.

El ventilador antes mencionado permite enfriar el micr�n y as� evitar que este se sobrecaliente, lo que puede evitar m�s de alg�n problema en el sistema.

Aunque no se muestra en la imagen, debajo del ventilador superior tenemos un micr�n, el cual nos permite secar los productos con aire caliente a trav�s de los ventiladores laterales, por problemas de seguridad, el micr�n estar� encendido por periodo de tiempo muy reducido, de esta manera no corremos el riesgo de quemar alg�n circuito por recalentamiento.

Cuando el tiempo de secado halla trascurrido, la cinta transportadora se encender� nuevamente permitiendo que el producto siga avanzando hasta llegar al sensor de discriminaci�n el cual determina que productos se encuentran en la media y cuales la sobrepasan, para as� llevar un registro del tama�o de los productos.

Esto se hace a trav�s de dos sensores (emisores y receptores de luz), uno inferior y uno superior.

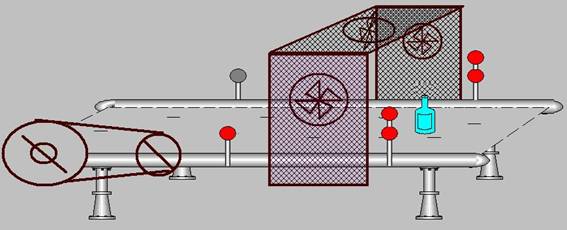

Cuando un producto obstruye el haz de luz del sensor inferior y el superior no, significa que est� en la media, de esta manera un contador registrar� este producto, una vez que el contador halla censado 10 productos que est�n en la media, encender� un LED amarillo para indicar lo sucedido.

Cuando un producto obstruye el haz de luz tanto del sensor inferior y del sensor superior significa que el producto ha sobrepasado la media, de esta forma un contador registrara todos los productos que pasen la media (con un m�ximo de 10 productos), una vez que el contador llegue hasta 10 encender� un LED rojo que indicar� lo sucedido.

Por ultimo, podremos detener el sistema, cuando presionemos algunos de los botones de parada o de parada de emergencia.

Nota: Para que los sensores act�en, la cinta transportadora debe estar en funcionamiento, de lo contrario no lo har�n.
