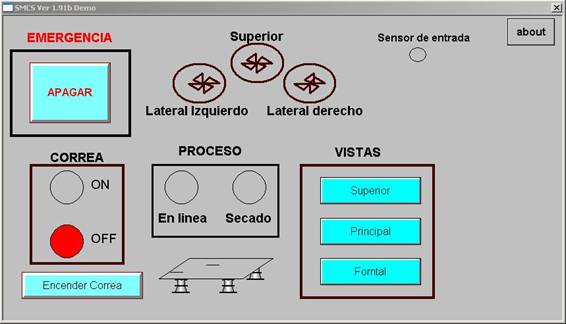

La pantalla principal muestra los
botones necesarios para inicializar el sistema, cuando pinchamos en
el bot�n Encender Correa (esquina inferior izquierda), la luz On se
pondr� verde, indicando que la cinta transportadora esta en
funcionamiento, el ventilador Superior tambi�n permanecer� encendido
mientras el sistema este en funcionamiento, adem�s la parte que
muestra los estado del proceso (parte inferior de la imagen), indica
que el producto esta En L�nea, encendiendo una luz verde.
Cuando transcurre el tiempo necesario y el producto llega al �rea de
secado, la luz En L�nea (se detuvo la cinta transportadora) se apaga
y se enciende la luz Secado, esto lo podemos ver en los estados del
proceso. Adem�s los ventiladores laterales Derecho e Izquierdo se
encienden por el tiempo que dura el secado del producto.
El sensor de entrada (parte superior
derecha de la imagen), se enciende cuando el producto es captado por
los sensores ya explicados. Cabe mencionar que faltaron los sensores
de discriminaci�n, aunque tiene casi la misma l�gica del sensor de
entrada (nos referimos a la programaci�n en Infilink)
A continuaci�n mostramos algunas vistas del sistema de una forma
Superior, Principal y Frontal. Esto es de mucha utilidad ya que nos
permite saber que esta pasando con el producto en cada momento.

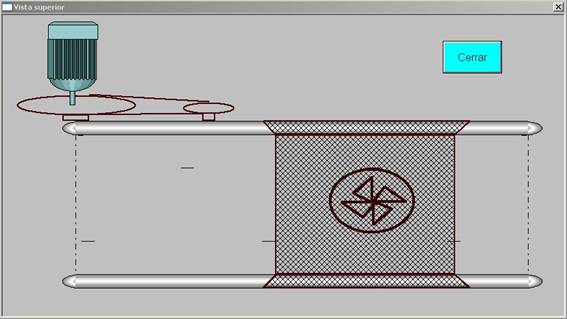

Vista Superior:

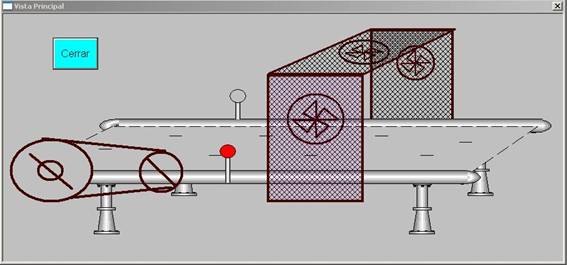

Vista Principal:

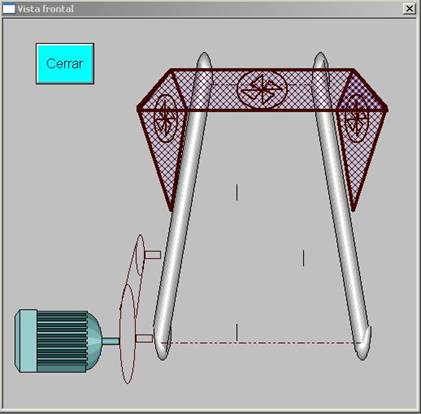

Vista Frontal:

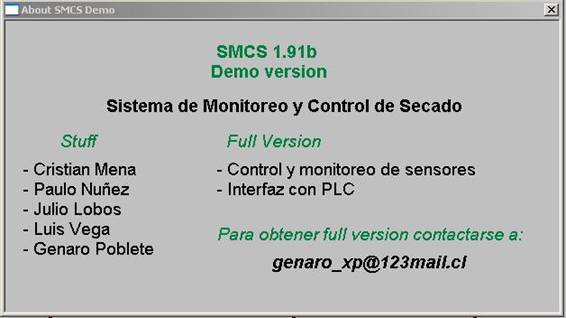

Por ultimo tenemos la informaci�n
acerca de los creadores del Sistema de Monitoreo y Control de
Secado, cabe se�alar que solo es una versi�n demo por lo que est� en
constante perfeccionamiento.
Consideraciones en el dise�o de
las pantallas de supervisi�n.
Las principales consideraciones que tuvimos fue tratar de monitorear
la mayor cantidad de etapas del proceso y dejarlas expresadas con la
mayor claridad posible, presentando una interfaz amigable al
operador de este proceso.
Algo importante en el dise�o es no saturar con muchas ventanas o
pantallas el proceso de supervisi�n, ya que esto puede confundir al
operador y formar�a un caos en el proceso.
Por ultimo consideramos que al tener varias perspectivas del
proceso, podemos saber con mayor exactitud los estados en que esta
el producto. |
