Les périphériques externes

Sur un PC on peut connecter des périphériques externes.

Les périphériques externes sont comme leur nom l'indique connectés à l'extérieur du PC, c'est-à-dire sur les ports de communication (COM1, COM2, COM3 ..) ou le(s) port(s) imprimante (LPT1, LPT2 ...) Il s'agit principalement:

• du scanner
• de l'imprimante
• des modems externes

   Le moniteur

Le moniteur à tube cathodique

Les moniteurs (écrans d'ordinateur) sont la plupart du temps des tubes cathodiques, c'est à dire un tube en verre dans lequel un canon à électrons émet des électrons dirigés par un champ électrique vers un écran sur lequel de petits éléments phosphorescents (luminophores) constituent des points (pixels). Ces luminophores émettent de la lumière lorsque les électrons viennent les heurter.

Le champ magnétique dévie les électrons de gauche à droite afin de créer un balayage, puis vers le bas une fois arrivé en bout de ligne.

Ce balayage n'est pas perçu par l'oeil humain grâce à la persistance rétinienne, essayez par exemple d'agiter votre main devant votre écran pour visualiser ce phénomène : vous voyez votre main en plusieurs exemplaires ...

Le moniteur couleur

Un moniteur noir et blanc permet d'afficher des dégradés de couleur (niveaux de gris) en variant l'intensité du rayon.

Pour les moniteurs couleur, trois faisceaux d'électrons sont utilisés simultanément en visant chacun un point d'une couleur spécifique:
un rouge, un vert et un bleu (RGB: Red/Green/Blue ou en français RVB: Rouge/vert/bleu).
Cependant ces luminophores sont situés de façon tellement proche que l'oeil n'a pas un pouvoir séparateur assez fort: il voit une couleur composée de ces trois couleurs. Essayez de mettre une minuscule goutte d'eau sur le verre de votre moniteur: celle-ci faisant un effet de loupe va vous faire apparaitre les luminophores.

Il existe deux grandes catégories de tubes:

• Les tubes FST-Invar et Cromaclear dont les luminophores sont ronds (grâce à une grille appelée masque)
• Les tubes Trinitron dont le le masque est constitué de fentes verticales, laissant passer plus de lumière

Les moniteurs à cristaux liquides

Cette technologie est basée sur un écran composé de deux plaques transparentes entre lesquelles il y a une fine couche de liquide dans laquelle il y a des molécules (cristaux) qui ont la propriété de s'orienter lorsqu'elles sont soumises à du courant électrique.
L'avantage majeur de ce type d'écran est son encombrement réduit, d'oû son utilisation sur les ordinateurs portables.

Les caractéristiques

Les moniteurs sont souvent caractérisés par les données suivantes:

• La définition: c'est le nombre de points qu'il peut afficher, ce nombre de points est actuellement compris entre 640x480 (640 points en longueur, 480 points en largeur) et 1600x1200.
• La taille: Il ne faut pas confondre la définition de l'écran et la taille de l'écran. En effet un écran d'une taille donnée peut afficher différentes définitions, cependant, généralement, les écrans de grande taille (celle-ci se calcule en mesurant la diagonale de l'écran et est exprimée en pouces, c'est-à-dire 2.54 cm) possèdent une meilleure définition que les écrans de petite taille.
• La résolution: Elle détermine le nombre de pixels par unité de surface (pixels par pouce linérare (en anglais DPI: Dots Per Inch, traduisez points par pouce). Une résolution de 300 dpi signifie 300 colonnes et 300 rangées de pixels sur un pouce carré ce qui donnerait donc 90000 pixels sur un pouce carré. La résolution de référence de 72 dpi nous donne un pixel de 1"/72 (un pouce divisé par 72) soit 0,353mm, correspondant à un point pica (unité typographique anglo saxonne).
• Le pas de masque: C'est la distance qui sépare deux points, plus celle-ci est petite plus l'image est précise
• La fréquence de balayage: C'est le nombre d'images qui sont affichées par seconde, on l'appelle aussi rafraichissement, elle est exprimée en Hertz. Plus cette valeur est élevée meilleur est le confort visuel (on ne voit pas l'image scintiller), il faut donc qu'elle soit supérieure à 67 Hz (limite inférieure à partir de laquelle l'oeil remarque véritablement l'image "clignoter".

   DVD-ROM et CD-ROM

Le CD-ROM (Compact Disc - Read Only Memory) est un disque optique de 12 cm de diamètre et de 1mm d'épaisseur, permettant de stocker des informations numériques, c'est-à-dire correspondant à 650 Mo de données informatiques (correspondant à 300000 pages dactylographiées) ou bien jusqu'à 78 min de données audio. Le Compact Disc a été inventé par Sony © et Philips ©.

La composition d'un CD-ROM

Le CD est constitué de matière plastique, recouvert d'une fine pellicule métallique sur une des faces. Les pistes sont gravées en spirales, ce sont en fait des alvéoles d'une profondeur de 0,83µ et espacées de 1,6µ. ces alvéoles forment un code binaire, une alvéole correspond à un 0, un espace à un 1.

Exemple: prenons la séquence suivante: 110010101. Celle-ci correspond sur le CD-ROM à deux espaces, deux trous, un espace, un trou, un espace, un trou, un espace.

On a ainsi une séquence binaire que le lecteur parcourt grâce à un laser; celui-ci est réfléchi lorsqu'il rencontre un espace, il ne l'est pas lorsqu'il rencontre une alvéole.

Le lecteur de CD-ROM

C'est une cellule photoélectrique qui permet de capter le rayon réfléchi, grâce à un miroir semi-réflechissant comme expliqué sur le dessin suivant:

Un chariot permet de déplacer le miroir de façon à pouvoir accéder au CD-ROM en entier.

Il est ainsi possible de stocker sur ce support des musiques, des images, des vidéos, du texte et tout ce qui peut être enregistré de façon numérique.

Ses caractéristiques

Le lecteur CD-ROM est caractérisé:

• Par sa vitesse: celle-ci est calculée par rapport à la vitesse d'un lecteur de CD-Audio (150 Ko/s). Un lecteur allant à 3000Ko/s sera caratérisé de 20X (20 fois plus vite qu'un lecteur 1X)
• Par son temps d'accès. C'est le temps moyen qu'il met pour aller d'une partie du CD à une autre.
• Par son type: ATAPI (IDE) ou SCSI

Le DVD-ROM (Digital Versatile Disc - Read Only Memory) est une variante du CD-ROM dont la capacité est largement plus grande que celle du CD-ROM. En effet, les alvéoles du DVD sont beaucoup plus petite (0,4µ et un espacement de 0.74µ), impliquant un laser avec une longueur d'onde beaucoup plus faible.

Les DVD existent en version "double couche", ces disques sont constitués d'une couche transparente à base d'or et d'une couche réflexive à base d'argent.
Pour aller lire ces deux couches le lecteur dispose de deux intensités pour le laser:

• avec une intensité faible le rayon se réflechit sur la surface dorée
• lorsqu'on augmente cette intensité le rayon traverse la première couche et se réfléchit sur la surface argentée.

Il existe 4 types de DVD différents:

Type de support	Capacité	Temps musical équivalent	Nombre de CD équivalent
CD	650Mo	1h18 min	1
DVD simple face simple couche	4.7Go	9h30	7
DVD simple face double couche	8.5Go	17h30	13
DVD double face simple couche	9.4Go	19h	14
DVD double face double couche	17Go	35h	26

L'intérêt du DVD touche en priorité le stockage vidéo qui demande une place de stockage importante. Un DVD de 4,7 Go permet de stocker plus de deux heures de vidéo compressées en MPEG-2 (Motion Picture Experts Group), un format qui permet de compresser les images tout en gardant une très grande qualité d'image.

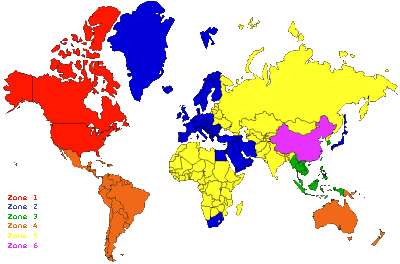

Les zones

Les DVD Vidéo sont conçus pour n'être consultables que dans certaines régions du monde: c'est le découpage en zone (qui "empêche" le piratage). Il est ainsi théoriquement impossible de lire un DVD d'une zone en étant dans une autre. Heureusement, les lecteurs de DVD pour PC peuvent les lire grâce à des utilitaires.

Les premiers graveurs de DVD sont apparus il y a peu de temps. Le seul frein est l'existence de deux normes concurrentes et incompatibles:

• DVD-RAM de Toshiba © et Matsushita © stockant 2.6 Go
• DVD-RW de Sony ©, Philips © et HP © stockant 3 Go

Les deux normes permettent de réinscrire des données jusqu'à 1000 fois.

   Le Disque Dur

Le rôle du disque dur

Le disque dur est l'organe du PC servant à conserver les données de manière permanente, contrairement à la RAM, qui s'efface à chaque redémarrage de l'ordinateur.
Il a été inventé au début des années 50 par IBM.

Le fonctionnement interne

Un disque dur est constitué non pas d'un seul disque, mais de plusieurs disques rigides (en anglais hard disk signifie disque dur) en métal, en verre ou en céramiques empilés les uns après les autres à une très faible distance les uns des autres.
Ils tournent très rapidement autour d'un axe (à plusieurs milliers de tours par minute actuellement) dans le sens inverse des aiguilles d'une montre.
Un ordinateur fonctionne de manière binaire, il faut donc stocker les données sous forme de 0 et de 1, c'est pourquoi les disques sont recouverts d'une très fine couche magnétique de quelques microns d'épaisseur, elle-même recouverte d'un film protecteur.

La lecture et l'écriture se font grâce à des têtes (head) situées de part et d'autre de chacun des plateaux (un des disques composant le disque dur). Ces têtes sont des électroaimants qui se baissent et se soulèvent (elles ne sont qu'à quelques microns de la surface, séparées par une couche d'air provquée par la rotation des disques qui crée un vent d'environ 250km/h) pour pouvoir lire l'information ou l'écrire. De plus ces têtes peuvent balayer latéralement la surface du disque pour pouvoir accéder à toute la surface...

Cependant, les têtes sont liées entre-elles et seulement une seule tête peut lire ou écrire à un moment donné. On parle donc de cylindre pour pour désigner l'ensemble des données stockées verticalement sur la totalité des disques.

L'ensemble de cette mécanique de précision est contenue dans un boitier totalement hermétique, car la moindreparticule peut détériorer l'état de surface du disque. Vous pouvez donc voir sur un disque des opercules permettant l'étanchéité, et la mention "Warranty void if removed" qui signifie littéralement "la garantie expire si retiré" car seul les constructeurs de disques durs peuvent les ouvrir (dans des salles blanches: exemptes de particules).

La lecture et l'écriture

Les têtes de lecture/écriture sont dites "inductives", c'est-à-dire qu'elles sont capables de générer un champ magnétique. C'est notamment le cas lors de l'écriture, les têtes en créant des champs positifs ou négatifs viennent polariser la surface du disque en une très petite zone, ce qui se traduira lors du passage en lecture par des changements de polarité induisant un courant dans la tête qui sera ensuite transformer par un convertisseur analogique numérique (CAN) en 0 et en 1 compréhensibles par l'ordinateur.

Les têtes commencent à inscrire des données à la périphérie du disque (piste 0), puis avancent vers le centre. Les données sont organisées en cercles concentriques appelés "pistes", créées par le formatage de bas niveau.

Les pistes sont séparées en quartiers (entre deux rayons) que l'on appelle secteurs, c'est la zone dans laquelle on peut stocker les données (512 octets en général).

On appelle cylindre l'ensemble des données situées sur une même pistes de plateaux différents (c'est-à-dire à la verticale les unes des autres) car cela forme dans l'espace un "cylindre" de données.

On appelle cluster la zone minimale que peut occuper un fichier sur le disque. En effet le système d'exploitation exploite des blocs qui sont en fait plusieurs secteurs (entre 1 et 16 secteurs). Un fichier minuscule devra donc occuper plusieurs secteurs (un cluster).

Le mode bloc des disques durs

Le mode bloc et le tranfert 32 bits permettent d'exploiter pleinement les performances de votre disque dur. Le mode bloc consiste à effectuer des transferts de données par bloc, c'est-à-dire par paquets de 512 octets généralement, ce qui évite au processeur d'avoir à traiter une multitude de minuscules paquets d'un bit. Le processeur a alors du "temps" pour effectuer d'autres opérations.
Ce mode de transfert des données n'amalheureusement une véritable utilité que sous DOS car Windows 95 et Windows NT utilisent leur propres gestionnaires de disque dur, ce qui rend ce gestionnaire obsolète.

Une option du BIOS (IDE HDD block mode ou Multi Sector Transfer, ...) permet parfois de déterminer le nombre de blocs pouvant être gérés simultanément. Ce nombre se situe entre 2 et 32. Si vous ne le connaissez pas, plusieurs solutions s'offrent à vous:

• consulter la documentation de votre disque dur
• rechercher les caractéristiques de votre disque sur Internet
• Le déterminer expérimentalement en effectuant des tests:
• exécuter scandisk sur votre ordinateur pour éliminer les erreurs
• augmenter progressivement le nombre de blocs puis faire une copie et lancer scandisk
• Si des erreurs apparaissent remettre la valeur précédente...sinon continuer

Le mode bloc peut toutefois générer des erreurs sous Windows 3.1 (à cause d'une redondance de gestionnaire de disque dur) ou bien lors d'un gravage de CD (le tampon se vide).* La solution consiste alors à désactiver l'un des deux gestionnaires:

• la gestion logicielle du mode 32-bit sous Windows
• le mode bloc dans le BIOS

Le mode 32 bits des disques durs

Le mode 32 bits (par opposition au mode 16 bits) est caractérisé par un transfert des données sur 32 bits (Rappel: un ordinateur fonctionne avec des données binaires, c'est-à-dire avec des zéros ou des 1, schématiquement une porte qui s'ouvre ou bien qui se ferme. Le tranfert sur 32 bits correspond à 32 portes qui s'ouvrent et se ferment simultanément. En mode 16 bits on a deux mots (ensemble de bits) de 16 bits qui sont transmis successivement, puis assemblés).

Le gain de performance relatif au passage du mode 16 bits au mode 32 bits (pour les disques durs) est généralement insignifiant. Quoi qu'il en soit il n'est la plupart du temps plus possible de choisir le mode, car la carte-mère dértermine seule le type de mode à adopter en fonction du type de disque dur branché sur l'interface E-IDE.

La détermination automatique du mode 32 bits peut toutefois ralentir les lecteurs de CD-ROM IDE dont la vitesse est supérieure à 24x lorsqu'ils sont seuls sur une nappe IDE. En effet, dans le cas où le lecteur de CD-ROM est seul sur le port, le BIOS peut ne pas détecter sa compatibilité avec le mode 32 bits (puisqu'il cherche un disque dur) auquel cas il passe en mode 16 bits. Le taux de transfert est alors en dessous du taux de transfert annoncé par le constructeur d'où une grande déception de son possesseur...
Heureusement, il existe une solution: brancher sur la même nappe que le lecteur de CD-ROM un disque dur supportant le mode 32 bits, ce qui aura pour effet d'activer le mode .

L'interface SCSI

L'interface SCSI est une interface qui permet la prise en charge d'un nombre important d'unités (disques durs, CD-ROM, Graveur, scanner, ...), c'est-à-dire plus d'une dizaine simultanément. Elle est beaucoup utilisée pour sa stabilité notamment au niveau du taux de transfert. En effet, c'est un adaptateur SCSI (carte adaptatrice sur un emplacement PCI ou ISA ou bien directement intégré sur la carte-mère pour les configurations haut de gamme) qui se charge de la gestion et du transfert des données avec un microprocesseur dédié. Le microprocesseur central est alors relégué de ses activités concernant le flux de données, il ne communique qu'avec la carte SCSI.
Ainsi chaque contrôleur SCSI a ses propres caractéristiques (fréquence, ...), le BIOS n'a donc aucune influence sur les performances de l'interface SCSI étant donné qu'elle possède elle-même son propre BIOS. Il est toutefois possible d'optimiser cette interface en faisant évoluer le BIOS de la carte SCSI.

Les caractéristiques du disque

Le taux de transfert est la quantité de données qui peuvent être lues ou écrites sur le disque en un temps donné. Il s'exprime aujourd'hui en Méga-Octets par seconde

Le temps de latence (aussi appelé délai rotationnel) représente le temps entre lequel le disque a trouvé la piste et où il trouve les données.

Le temps d'accès est le temps que met la tête pour aller d'une piste à la piste suivante (elle doit être la plus petite possible).

Le temps d'accès moyen est le temps que met le disque entre le moment où il a reçu l'ordre de fournir des données et le moment où il les fournit réellement.

La densité radiale est le nombre de pistes par pouce (tpi: Track per Inch)

La densité linéaire est le nombre de bits par pouce sur une piste donnée (bpi: Bit per Inch)

La densité surfacique est le rapport de la densité linéaire sur la densité radiale (s'exprime en bit par pouces carré)

Thèmes sur le même sujet

Formatage d'un disque dur
Partitionnement d'un disque dur

   Le Clavier

Présentation du clavier

De la même façon que sur une machine à écrire, le clavier permet de saisir des caractères (lettres, chiffres, symboles ...), il s'agit donc du périphériques d'entrée essentiel pour l'ordinateur, car c'est grâce à lui qu'il est possible d'envoyer des commandes.

Les types de claviers

Il existe 4 types de claviers pour PC, les trois premiers ont été inventés par IBM, le dernier est la conséquence d'une modification dûe à la sortie de Microsoft Windows 95. Voici les quatre types de clavier:

• le clavier à 83 touches, de type PC/XT
• Le clavier à 84 touches, de type PC/AT
• Le clavier à 102 touches, appelé aussi clavier étendu
• Le clavier à 105 touches compatible Microsoft Windows 95

Les clavier de type PC/XT

Il s'agit du premier clavier pour PC, il a la particularité d'être dissocié de l'ordinateur, contrairement à tous les ordinateurs de l'époque (Apple II, Amiga, ...) pour lesquels l'ordinateur et le clavier étaient une seule et même entité.

Ce clavier comportait 83 touches, mais était critiqué pour la disposition des touches et leurs disproportions (notamment les touches Maj et Entrée qui étaient trop petites et mal placées). D'autre part, la communication entre le clavier et l'unité centrale était à sens unique, ce qui signifie que le clavier ne pouvait pas comporter d'afficheur de type LED.

Les clavier de type PC/AT

Ce clavier à 84 touches a équipé les PC de type AT en 1984.

Ce type de clavier corrige les erreurs de son prédecesseur en redimensionnant notamment les touches Maj et Entree. D'autre part ce clavier est bidirectionnel, c'est-à-dire qu'il peut afficher des états à l'aide d'afficheurs LED. Enfin, la carte-mère équipant les PC de type AT comportait un contrôleur permettant de paramètrer:

• La fréquence de répétition, c'est-à-dire le nombre de caractères envoyés par seconde lorsqu'une touche est enfoncée
• Le délai de répétition: le temps au bout duquel l'ordinateur considère que la touche est enfoncée, afin de différencier une simple pression de touche (un caractère) d'un enfoncement de touche prolongé

Les claviers étendus

Les nouveaux ordinateurs compatibles IBM lancés en 1986 étaient équipés de claviers comportant 102 touches.

Ce clavier comporte, par rapport à son prédécesseur différents blocs de touches. Les touches de fonctions ont été déplacés sur le bord haut du clavier à partir de ce modèle, et des touches de contrôle de curseur représentant des flêches ont été ajoutées à ce clavier.

Les claviers compatibles Windows

Microsoft a défini trois nouvelles touches permettant d'effectuer des raccourcis vers des fonctionnalités de Windows.

Ces trois nouvelles touches sont, de gauche à droite:

• La touche Windows gauche
• La touche Windows droite
• La touche Application

Voici certains des raccourcis que permettent ces nouvelles touches:

Combinaison	Description
WIN - E	Afficher l'explorateur
WIN - F	Rechercher un fichier
WIN - F1	Afficher l'aide
WIN - M	Minimiser tous les fenêtres du bureau
WIN - Pause	Afficher les propriétés du système
WIN - Tab	Explorer la barre des tâches
WIN - R	Afficher la boîte "Exécuter"

   La Souris

Constitution d'une souris

La souris comporte une bille sur laquelle tournent deux rouleaux. Ces rouleaux comportent chacun un disque cranté qui tourne entre une photodiode et une LED (Diode électroluminescente) laissant passer la lumière par séquence. Lorsque la lumière passe, la photodiode renvoie un "1", lorsqu'elle rencontre un obstacle, la photodiode renvoie un "0". A l'aide de ces informations, le PC peut connaître la position de votre curseur (voire la vitesse...!!).

Astuce: A force de l'utiliser, votre souris récolte de la poussière qui vient se déposer sur les rouleaux, ainsi la souris peut avoir des réactions curieuses. Il suffit d'ouvrir la cage contenant la bille et de nettoyer les rouleaux (avec une brosse à dents par exemple).

   Les Imprimantes

L'imprimante permet de faire une sortie imprimée (sur papier) des données de l'ordinateur.

Il en existe plusieurs types dont les plus courants sont:

• l'imprimante laser
• l'imprimante à jet d'encre
• l'imprimante à bulles d'encre
• l'imprimante matricielle (à aiguilles)
• l'imprimante à marguerite

L'imprimante à marguerite

Les imprimantes à marguerite sont basées sur le principe des machines dactylographique. Tous les caractères sont imprimés en relief sur une matrice en forme de marguerite. Pour imprimer, un ruban imbibé d'encre est placé entre la marguerite et la feuille de telle façon que lorsque la matrice frappe le ruban, celui-ci dépose de l'encre uniquement au niveau du relief du caractère.
Ce type d'imprimantes est devenu obsolète car elles sont beaucoup trop bruyantes et très peu rapides...

L'imprimante matricielle

Elle permet d'imprimer des documents grâce à un va-et-vient de la tête sur le papier. La tête est constituée de petites aiguilles, poussées par des électro-aimants, qui viennent taper contre un ruban de carbone situé entre la tête et le papier.

Ce ruban de carbone défile pour qu'il y ait continuellement de l'encre dessus.

A chaque fin de ligne un rouleau fait tourner la feuille.

Les imprimantes matricielles les plus récentes sont équipées de têtes d'impression comportant 24 aiguilles, ce qui leur permet d'imprimer avec une résolution de 216 points par pouce.

L'imprimante jet d'encre

La technologie du jet d'encre a été inventée par Canon, elle repose sur le principe simple mais efficace qu'un fluide chauffé produit des bulles.

Le chercheur qui a découvert ce principe avait mis accidentellement en contact une seringue remplie d'encre et un fer à souder, cela créa une bulle dans la seringue qui fit jaillir de l'encre de la seringue.

Les têtes des imprimantes actuelles sont composées de nombreuses buses (jusqu'à 256), équivalentes à plusieurs seringues, qui sont chauffées entre 300 et 400°c plusieurs fois par seconde grâce à un signal impulsionnel.

Chaque buse produit une bulle minuscule qui fait s'éjecter une gouttelette extrêmement fine. Le vide engendré par la baisse de pression aspire une nouvelle goutte ...

L'imprimante laser

L'imprimante laser reproduit à l'aide de points l'image que lui envoit le PC par le port LPT. Grâce au laser, les points sont plus petits et la définition est meilleure.

Fonctionnement:

Un ionisateur de papier charge les feuilles positivement.
Un ionisateur de tambour charge le tambour négativement.
Le laser quant à lui (grâce à un miroir qui lui permet de se placer) charge le tambour positivement en certains points. Du coup, l'encre du toner chargée négativement se dépose sur les parties du toner ayant été chargées par le laser, qui viendront se déposer sur le papier.

Ainsi, l'imprimante laser n'ayant pas de tête mécanique est beaucoup plus rapide et moins bruyante.

Les langages de description de page

Le langage de description de page est le langage standard que l'ordinateur utilise pour communiquer avec l'imprimante. En effet, il faut que l'imprimante soit capable d'interpréter les informations que l'ordinateur lui envoie.

Les deux langages de description de page principaux sont les suivants:

• Langage PCL: il s'agit d'un langage constitué de séquences binaires. Les caractères sont transmis selon leur code ASCII
• Langage PostScript: ce langage, utilisé à l'origine pour les imprimantes Apple LaserWriter, est devenu le standard en matière de langage de description de page. Il s'agit d'un langage à part enitère basé sur un ensemble d'instructions

   Les Périphériques Internes

Sur un PC on peut connecter des périphériques internes. Les périphériques internes sont connectés à l'intérieur du PC, c'est-à-dire sur les ports AGP, PCI, ou ISA de la carte-mère Il s'agit principalement:

• de la carte vidéo (indispensable) qui permet de fournir l'image au moniteur
• de la carte son qui permet d'avoir le son sur le PC
• d'un modem interne
• de la carte réseau (qui permet d'interconnecter plusieurs ordinateurs)
• de cartes TV, Capture d'image, Radio ...

   Cartes Video 2/D-3/D

Les cartes accélératrices 2D

Les cartes 2D n'ont pas changé de principe depuis leur création. Chaque puce possède de nombreux circuits qui permettent d'exécuter de nombreuses fonctions:

• déplacement des blocs (curseur de la souris par exemple)
• tracé de lignes
• tracé de polygones

Ainsi, les performances des cartes 2D n'évoluent plus depuis quelques temps.

Leurs performances sont tributaires du type de mémoire utilisée sur la carte (les mémoires SGRAM ou WRAM, mémoires vidéo spécifiques à 10 ns, donnent des résultats bien meilleurs que la mémoire EDO (60 ns))

La fréquence du RAM-DAC (RAM Digital Analogic Converter), ainsi que la quantité de mémoire vidéo ne permettent en rien d'avoir de meilleures performances, elles permettent juste d'avoir un meilleur taux de rafraichissement (nombre d'images par seconde) et de pouvoir accéder à des résolutions plus grandes.

Les cartes accélératrices 3D

Le domaine de la 3D est beaucoup plus récent, donc plus porteur. On arrive à des puissances de calculs sur PC supérieures à celles de certaines stations de travail.

Le calcul d'une scène 3D est un processus qui se décompose grossièrement en quatre étapes:

• le script: mise en place des éléments
• la geométry: création d'objets simples
• le setup: découpage en triangles 2D
• le rendering: C'est le rendu, c'est-à-dire le plaquage des textures

Ainsi, plus la carte accéleratrice 3D calcule elle-même ces étapes, plus l'affichage est rapide. Les premières puces n'effectuaient que le rendering, laissant le processeur s'occuper du reste.
Depuis, les cartes possèdent un "setup engine" qui prend en charge les deux dernières étapes.
A titre d'exemple, un Pentium II à 266 Mhz qui calcule les trois premières étapes peut calculer 350 000 polygones par secondes, lorsqu'il n'en calcule que deux, il atteint 750 000 polygones par seconde.
Cela montre à quel point ces cartes déchargent le processeur.

Le type de bus est lui aussi déterminant. Alors que le bus AGP n'apporte aucune amélioration dans le domaine de la 2D, les cartes utilisant ce bus plutôt que le bus PCI sont beaucoup plus performantes. Cela s'explique par le fait que le bus AGP est directement relié à la mémoire vive, ce qui lui offre une bande passante beaucoup plus grande que le bus PCI.

Ces produits de haute technologie ont maintenant besoin de la même qualité de fabrication que les processeurs, ainsi que des gravures allant de 0.35 µm à 0.25 µ:m.

Glossaire des fonctions accélératrices 3D et 2D

Terme	Définition
2D Graphics	Affiche une représentation d'une scène selon 2 axes de référence (x et y)
3D Graphics	Affiche une représentation d'une scène selon 3 axes de référence (x,y, et z)
Alpha blending	Le monde est composé d'objets opaques, translucides et transparents. L'alpha blending est une manière d'ajouter des informations de transparence à des objets translucides. Cela est fait en effectuant un rendu des polygones a travers des masques dont la densité est proportionnelle à la transparence des objets. La couleur du pixel résultant est une combinaison de la couleur du premier plan et de la couleur de l'arrière-plan. L'alpha a généralement une valeur comprise entre 0 et 1 calculée de la manière suivante: nouveau pixel=(alpha)*(couleur du premier pixel)+(1-alpha)*(couleur du second pixel)
Alpha buffer	C'est un canal supplémentaire pour stocker l'information de transparence (Rouge-Vert-Bleu-Transparence).
Anti-aliasing appelé aussi anti-crénelage)	Technique permettant de faire apparaitre les pixels de façon moins crénelée.
Effets atmosphérique	Effets tels que le brouillard ou bien l'effet de distance, qui améliorent le rendu d'un environnement.
Bitmap	Image pixel par pixel
Bilinear filtering	Permet de fluidifier le passage d'un pixel d'un endroit à un autre (lors d'une rotation par exemple)
BitBLT	C'est l'une des fonctions d'accélération les plus importantes, elle permet de simplifier le déplacement d'un bloc de données, en prenant en compte les particularités de la mémoire-vidéo. Elle est par exemple utilisée lors du déplacement d'une fenêtre
Blending	Combinaison de deux images en les ajoutant bit-à-bit
Bus Mastering	Une fonction du bus PCI permettant de recevoir directement des informations de la mémoire sans transiter par le processeur
Correction de perspective	Une méthode pour faire du mappage (enveloppage) avec des textures (texture mapping). Elle prend en compte la valeur de Z pour mapper les polygones. Lorsqu'un objet s'éloigne de l'objectif, il apparaît plus petit en hauteur et en largeur, la correction de perspective consiste à dire que le taux de changement dans les pixels de la texture est proportionnel à la profondeur.
Depth Cueing	Baisse l'intensité des objets s'éloignant de l'objectif
Dithering	Permet d'archiver des images de qualité 24-bit dans des tampons plus petits (8 ou 16 bits). Le dithering utilise deux couleurs pour en créer une seule
Double buffering	Une méthode utilisant deux tampons, une pour l'affichage, l'autre pour le calcul du rendu, ainsi lorsque le rendu est fait les deux tampons sont échangés.
Flat shading ou Constant shading	Assigne une couleur uniforme sur un polygone. L'objet ainsi rendu apparait de façon facettisée.
Fog	Utilise la fonction blending pour un objet avec une couleur fixe (plus il s'éloigne de l'objectif, plus cette fonction est utilisée)
Gamma	Les caractéristiques d'un affichage utilisant des phosphores sont non-linéaires: un petit changement de la tension à basse tension crée un changement dans l'affichage au niveau de la brillance, ce même changement à plus haute tension ne donnera pas la même magnitude de brillance. La différence entre ce qui est attendu et ce qui est mesuré est appelée Gamma
Gamma Correction	Avant d'être affichées, les données doivent être corrigées pour compenser le Gamma
Gouraud Shading (lissage Gouraud)	Algorithme (portant le nom du français qui l'a inventé) permettant un lissage des couleurs par interpolation. Il assigne une couleur à chaque pixel d'un polygone en se basant sur une interpolation de ses arêtes, il simule l'apparence de surfaces plastiques ou métalliques.
Interpolation	Façon mathématique d régénérer des informations manquantes ou endommagées. Lorsqu'on agrandit une image par exemple, les pixels manquants sont régénérés par interpolation.
Line Buffer	C'est un tampon fait pour mémoriser une ligne vidéo
Lissage Gouraud	Algorithme (portant le nom du français qui l'a inventé) permettant un lissage des couleurs par interpolation. Il assigne une couleur à chaque pixel d'un polygone en se basant sur une interpolation de ses arêtes, il simule l'apparence de surfaces plastiques ou métalliques.
Lissage Phong	Algorithme (portant le nom de Phong Bui-Tong) permettant un lissage des couleurs en calculant le taux de lumière en de nombreux points d'une surface, et en changeant la couleur des pixels en fonction de la valeur. Il est plus gourmand en ressources que le lissage Gouraud
MIP Mapping	C'est un mot provenant du latin "Multum in Parvum" qui signifie "Plusieurs en un". Cette méthode permet d'appliquer des textures de différentes résolutions pour des objets d'une même image, selon leur taille et leur distance. Cela permet entre autre de mettre des textures de plus hautes résolutions lorsqu'on se rapporche d'un objet.
Projection	C'est le fait de réduire un espace en 3-Dimension en un espace en 2-Dimension
Rasterisation	Tranforme une image en pixels
Rendu (Rendering)	C'est le fait de créer des images réalistiques sur un écran en utilisant des modèles mathématiques pour le lissage, les couleurs ...
Rendering engine	Partie matérielle ou logicielle chargée de calculer les primitives 3D (Généralement des triangles)
Tesselation ou facettisation	Le fait de calculer des graphiques en 3D peut-être divisé en 3 parties: la facettisation, la géométrie et le rendu. La facettisation est la partie consistant à découper une surface en plus petites formes, en la découpant (souvent en triangles ou en quadrilatères)
Texture Mapping	Consiste à stocker des images constituées des pixels (texels), puis à envelopper des objets 3D de cette texture pour obtenir une représentation plus réaliste des objets
Tri-linear filtering	Basé sur le principe du filtrage bilinéaire, le filtrage trilinéaire consiste à faire une moyenne de deux niveaux de filtrage bilinéaire.
Z-buffer	Partie de la mémoire qui stocke la distance de chaque pixel à l'objectif. Lorsque les objets sont rendus à l'écran, le rendering engine doit supprimer les surfaces cachées.
Z-buffering	C'est le fait de supprimer les faces cachées en utilisant les valeurs stockées dans le Z-buffer

   Carte Réseau

Qu'est-ce qu'une carte réseau ?

Les cartes réseau (appelées Network Adapter Card en anglais) constituent l’interface entre l’ordinateur et le câble du réseau. La fonction d’une carte réseau et de préparer, d’envoyer et de contrôler les données sur le réseau. Pour préparer les données à envoyer, la carte réseau utilise un transceiver qui transforme les données parallèles en données séries. Chaque carte dispose d’une adresse unique, qui lui permet d’être différenciée de toutes les autres cartes du réseau.

Les cartes réseau disposent de paramètres qu’il faut configurer. Parmi eux figurent l’interruption matérielle (IRQ), l’adresse de base du port E/S et l’adresse de base de la mémoire (DMA).

Pour garantir la compatibilité entre l’ordinateur et le réseau, la carte doit être adaptée à l’architecture du bus de données de l’ordinateur et avoir le type de connecteur approprié au câblage. Chaque carte est conçue pour s’adapter à un certain type de câble. Certaines cartes comprennent plusieurs connecteurs d’interfaces (à paramétrer soit avec les cavaliers, soit avec les DIP, soit de façon logicielle).
NB : Certaines topologies réseau propriétaires utilisant la paire torsadée ont recours au connecteur RJ-11. Ces topologies sont parfois appelées « pré-10BaseT ».

Enfin pour garantir cette compatibilité entre ordinateur et réseau, la carte doit être compatible avec la structure interne de l’ordinateur (architecture du bus de données) et avoir un connecteur adapté à la nature du câblage.

Quel est le rôle de la carte réseau ?

Une carte réseau sert d’interface physique entre l’ordinateur et le câble. Elle prépare pour le câble réseau les données émises par l’ordinateur, les transfère vers un autre ordinateur et contrôle le flux de données entre l’ordinateur et le câble. Elle traduit aussi les données venant du câble et les traduit en octets afin que l’Unité Centrale de l’ordinateur les comprenne. Ainsi une carte réseau est une carte d'extension s'insérant dans un connecteur d’extensions (slot).

La préparation des données

Les données se déplacent dans l’ordinateur en empruntant des chemins appelés « Bus ». Plusieurs chemins côte à côte font que les données se déplacent en parallèle et non en série (les unes à la suite des autres).

• Les premiers bus fonctionnaient en 8 bits (8 bits de données transportés à la fois)
• L’ordinateur PC/AT d’IBM introduit les premiers bus 16 bits
• Aujourd’hui, la plupart des bus fonctionnent en 32 bits

Pour cela, les signaux numériques sont transformés en signaux électriques ou optiques susceptibles de voyager sur les câbles du réseau. Le dispositif chargé de cette traduction est le Transceiver.

Le rôle d'identificateur

• La carte traduit les données et indique son adresse au reste du réseau afin de pouvoir être distinguée des autres cartes du réseau.
• Adresses : définies par l’IEEE (Institute of Electrical and Electronics Engineer) qui attribue des plages d’adresses à chaque fabriquant de cartes réseau.
• Elles sont inscrites sur les puces des cartes : procédure appelée « Gravure de l’adresse sur la carte ». Par conséquent, chaque carte a une adresse UNIQUE sur le réseau.

Les autres fonctions de la carte réseau

L’ordinateur et la carte doivent communiquer afin que les données puissent passer de l’un vers l’autre. L’ordinateur affecte ainsi une partie de sa mémoire aux cartes munies d’un Accès Direct à la Mémoire (DMA : Direct Access Memory).

La carte indique qu’un autre ordinateur demande des données à l’ordinateur qui la contient.
Le bus de l’ordinateur transfère les données depuis la mémoire de l’ordinateur vers la carte réseau.

Si les données circulent plus vite que la carte ne peut les traiter, elles sont placées dans la mémoire tampon affectée à la carte (RAM) dans laquelle elles sont stockées temporairement pendant l’émission et la réception des données.

Envoi et contrôle des données

Avant que la carte émettrice envoie les données, elle dialogue électroniquement avec la carte réceptrice pour s’accorder sur les points suivants :

• Taille maximale des groupes de données à envoyer
• Volume de données à envoyer avant confirmation
• Intervalles de temps entre les transmissions partielles de données
• Délai d’attente avant envoi de la confirmation
• Quantité que chaque carte peut contenir avant débordement
• Vitesse de transmission des données

Il y a donc acceptation et ajustement des paramètres propres à chacune des deux cartes avant émission et réception des données.

Paramètres de configuration de la carte

Les cartes réseau sont munies d’options de configuration. Entre autres :

• Interruption (IRQ): Dans la plupart des cas, ce sont les IRQ 3 et 5 qui sont attribués aux cartes réseau. L’IRQ 5 est même conseillé (s’il est disponible !) et la plupart des cartes l’utilisent comme paramètre par défaut.
• Adresse de base du port d’entrée/sortie (E/S) : Chaque périphérique doit utiliser une adresse de base différente pour le port correspondant. Les numéros de port suivants (en notation hexadécimale) sont souvent attribuables à une carte réseau, sauf s’ils sont déjà pris.
• Adresse de base de la mémoire : Elle désigne un emplacement de la mémoire vive (RAM) de l’ordinateur. La carte utilise cet emplacement comme tampon pour les données qui entrent et qui sortent. Ce paramètre est parfois appelé « adresse de début » (RAM Start Address). En général, l’adresse de base de la mémoire pour une carte réseau est D8000. Le dernier 0 est parfois supprimé pour certaine carte réseau. Il est essentiel de prendre soin de ne pas sélectionner une adresse de base déjà utilisée par un autre périphérique. A noter toutefois que certaines cartes réseau n’ont pas de réglage pour l’adresse de base de la mémoire car elles n’utilisent pas les adresses RAM de la machine.
• Le transceiver

   Le BIOS

Présentation du BIOS

Tous les PC utilisent un BIOS ("Basic Input/Output System" traduisez "Système d'entrées/sorties basique") pour permettre le contrôle du matériel.

Le BIOS est un composant essentiel de votre ordinateur, il s'agit d'un petit logiciel dont une partie est dans une ROM (mémoire morte, c'est-à-dire une mémoire qui ne peut pas être modifiée), et une autre partie est dans un EEPROM (mémoire modifiable par impulsions électriques, d'où le terme flasher pour désigner l'action de modifier l'EEPROM).

Le POST

Lorsque le système est mis sous-tension ou réamorcé (Reset), le BIOS fait l'inventaire du matériel présents dans l'ordinateur et effectue un test (appelé POST, pour "Power-On Self Test") afin de vérifier leur bon fonctionnement.

• Effectuer un test du processeur (CPU)
• Vérifier le BIOS
• Vérifier la configuration du CMOS
• Initialiser le timer (l'horloge interne)
• Initialiser le contrôleur DMA
• Vérifier la mémoire vive et la mémoire cache
• Installer toutes les fonctions du BIOS
• Vérifier toutes les configurations (clavier, disquettes, disques durs ...)

Si jamais le POST rencontre une erreur, il va essayer de continuer le démarrage de l'ordinateur. Toutefois si l'erreur est grave, le BIOS va arrêter le système et :

• afficher un message à l'écran si possible (le matériel d'affichage n'étant pas forcément encore initialisée ou bien pouvant être défaillant
• émettre un signal sonore, sous forme d'une séquence de biups (beeps en anglais) permettant de diagnostiquer l'origine de la panne
• envoyer un code (appelé code POST) sur le port série de l'ordinateur, pouvant être récupéré à l'aide d'un matériel spécifique de diagnostic

Signification des bips pour les BIOS Phoenix
Nb de bips	Signification	Résolution du problème
1-3-1-1	DRAM Refresh error (erreur lors du rafraichissement de la mémoire)	Enficher correctement les modules de mémoire vive ou les changer
1-2-2-3	ROM checksum error (erreur de la somme de contrôle de la mémoire morte)	Enficher correctement les modules de mémoire vive ou les changer
1-3-1-3	Keyboard Controller Error (erreur du contrôleur de clavier)	Enficher correctement le clavier ou le changer
1-3-4-1	RAM error (erreur dans la mémoire)	Enficher correctement les modules de mémoire vive ou les changer
1-3-4-3	RAM error (erreur dans la mémoire)	Enficher correctement les modules de mémoire vive ou les changer
1-4-1-1	RAM error (erreur dans la mémoire)	Enficher correctement les modules de mémoire vive ou les changer
2-2-3-1	Unexpected interrupt (interruption inattendue)

Pour le BIOS Award, seules les erreurs relatives à la vidéo font l'objet de signaux sonores, les autres erreurs sont envoyées sous forme de codes POST et sont affichées à l'écran.

Ainsi un long bip, suivi de deux bips courts indique une erreur dûe aux périphériques vidéo (carte graphique). Dans ce cas il est nécessaire d'essayer d'enficher correctement la carte vidéo voire d'en changer. Tout autre bip indique une erreur dûe à la mémoire.

Voici la liste des codes POST et de la signification des bips pour les 3 principaux constructeurs de BIOS :

• AMI - http://www.phoenix.com/resources/bios-postcode.pdf
• Award - http://www.ami.com/support/doc/AMIBIOS-codes.pdf
• Phoenix - http://www.phoenix.com/en/support/bios%2Bsupport/awardbios/award%2Berror%2Bcodes.htm

Le setup du BIOS

La plupart des BIOS ont un "setup" (programme de configuration) qui permet de modifier la configuration basique du système. Ce type d'information est stockée dans une mémoire auto-alimentée (à l'aide d'une pile) afin que l'information soit conservée même lorsque le système est hors-tension (la mémoire vive est réinitialisée à chaque redémarrage).

Il existe de nombreux BIOS dans chaque machine:

• Le BIOS de la carte-mère
• Le BIOS qui contrôle le clavier
• Le BIOS de la carte vidéo
• et éventuellement
  • Le BIOS de contrôleurs SCSI qui permettent de booter sur le périphérique SCSI, qui communique alors avec le DOS sans pilote supplémentaire
  • (Le BIOS de cartes réseau qui permettent de booter sur le réseau

Lorsque le système est mis sous tension, le BIOS affiche un message de copyright à l'écran, puis il effectue les tests de diagnostics et d'initialisation. Lorsque tous les tests ont été effectués, le BIOS affiche un message invitant l'utilisateur à appuyer sur une ou plusieurs touches afin d'entrer dans le setup du BIOS.

Selon la marque du BIOS il peut s'agir de la touche F2, de la touche F10, de la touche DEL (sur les claviers français : "Suppr"), ou bien d'une des séquences de touche suivantes :

• <Ctrl>+<Alt>+<S>
• <Ctrl>+<Alt>+<Esc>
• <Ctrl>+<Alt>+<Ins>

Sur les BIOS Award le message suivant est affiché lors du POST :

"TO ENTER SETUP BEFORE BOOT PRESS CTRL-ALT-ESC OR DEL KEY"

Ce message signifie "PRESSEZ "CTRL-ALT-ESC" ou la touche "DEL" pour entrer dans le "SETUP" avant le démarrage du PC"

Réinitialiser le BIOS

Dans la mesure où le setup du BIOS permet de modifier des paramètres matériels, il peut s'avérer que le système devienne instable, voire ne redémarre plus. Ainsi, lorsque cela arrive, il devient nécessaire d'annuler les modifications apportées au BIOS et de remettre les paramètres par défaut.

Si l'ordinateur démarre et que l'accès au setup du BIOS est possible, celui-ci offre généralement la possibilité de rétablir les paramètres par défaut. Sur les BIOS de type PhoenixBIOS, l'appui sur la touche F9 permet de rétablir les paramètres par défaut du constructeur. Sur les BIOS de type AwardBIOS l'appui sur la touche F5 rétablit les paramètres précédents, l'appui sur F6 rétablit les valeurs par défaut du BIOS Award, enfin la touche F7 permet de rétablir les paramètres par défaut fournis par le contructeur de la carte-mère.

Si l'accès au BIOS est impossible par la procédure standard, la plupart des cartes-mères sont dotées d'un cavalier (jumper) sur la carte-mère permettant de rétablir les valeurs par défaut. Il suffit de changer la position du cavalier, et de le laisser maintenu dans cette nouvelle position pendant une dizaine de secondes.

Il est fortement déconseillé de procéder à ces manipulations en ayant préalablement mis l'ordinateur hors tension. Pour toutes ces manipulations referrez-vous au manuel fourni avec votre carte-mère !
