RICEVITORI DIGITALI, architettura dei sistemi SOFTWARE DEFINED RADIO

DIGITAL RECEIVERS, SOFTWARE DEFINED RADIO system architecture.

...the software set the radio characteristiques, changing the software will change the radio ...

...è il software che determina le caratteristiche della radio, cambiando il software cambia la radio ...

• dBx PROGRESS  stato del progetto e future evoluzioni.

• Il Ricevitore Digitale: la Radio diventa Software Radio

• Links Software Radio

• RFDESIGN: Software defined radios present complex design challenge. (by Clarke and Kreitzer)  In broad terms, a software-defined radio is any radio where the signal chain is partially software. In practical terms, it will have some or all of the following features:

• wideband (WB);
• multiband (MB);
• multimode (MM);
• multi-rate (MR);
• the ability to be reconfigured by software; and
• a data converter as close to the antenna as possible on both transmit and receive.

• Digital Receiver Handbook: Basics of Software Radio. by Rodger Hosking (PENTEK)

digiBOX

ricevitore digitale, blocchi fondamentali

• AFE front-end analogico
• ADC convertitore A/D
• DDC selettore di canale
• HOST demodulatore

ARI: ASSOCIAZIONE RADIOAMATORI ITALIANI

• ARI sezione di Rieti

Trasmissioni digitali broadcast:

• sistema DRM: Digital Radio Mondiale, dal 16 giugno 2003 sono iniziate le trasmissioni broadcast ufficiali nella banda fino a 30MHz con questo nuovo standard OFDM/QAM occupante una banda fino a 20kHz.

• sistema DAB: RadioScape is revolutionising the market for Digital Audio Broadcasting (DAB). Our products and solutions are designed to enable broadcasters and receiver manufacturers to rapidly meet the explosive demand for new Digital Radio products and services.

• sistema DAB Texas Instruments New TMS320DRE310 DSP-based baseband. This programmable single-chip solution is the industry's most highly integrated DAB baseband.

Sistemi AMR (automatic modulation recognition)

• COGNITIVE RADIO

• COMINT Communications Intelligence

Schede commerciali per applicazioni Software Defined Radio:

• ICS

• PENTEK (model 7631: board 2 ADC 14 bit, 65MSPS; 1 XILINX VIRTEX II FPGA)

• SPECTRUM SIGNAL PROCESSING SDR3000

• DAC4020 (PCI board, 4 channel, 12bit ADC, price $1299)

• HUNT ENGINEERING (HERON-IO4 board 1 ADC 14 bit, 65MSPS; 2 DAC 14 bit 125MSPS; 1 XILINX VIRTEX II FPGA)

• SUNDANCE (SMT364: 4 channel ,4 x AD6645 14 bit 105MHz, Xilinx XCV1000, price $3975)

digiBOX

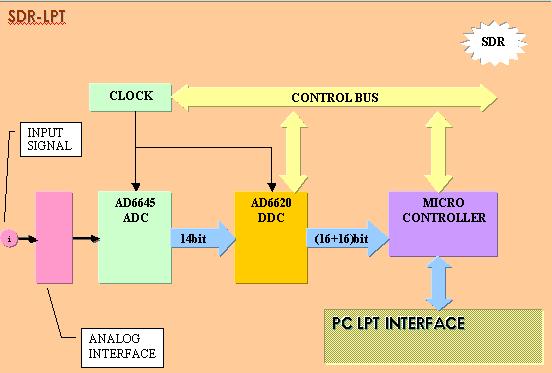

DigiBOX: progetto ricevitore digitale HF con high-speed ADC e DDC di Analog Devices:

Elementi costituenti sono:

• AD converter (AD6644, AD6645 o AD6600)
• DIGITAL DOWN CONVERTER (AD6620)
• interfaccia verso il PC (tramite LPT , da considerare anche USB e PCI)
• software di controllo e di acquisizione su PC

Con un apposito front-end analogico costituito da un filtro passa-banda e da un AGC si realizza un ricevitore HF completamente digitale.

Utilizzando il convertitore AD in sotto-campionamento ed appositi filtri di banda si può anche realizzare un ricevitore VHF.

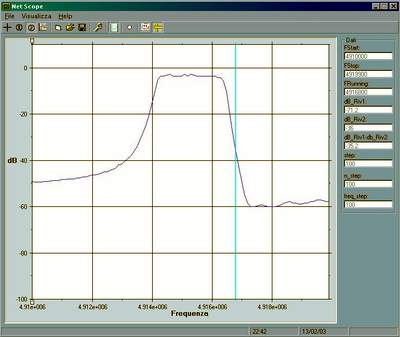

NETscope

NET SCOPE

software per acquisizione su PC

• versione demo
• versione completa

info

• generatore DDS
• rivelatore logaritmico

MESSAPIALab

FREE SOFTWARE

UTILITY

• pcb123- free sw per schemi elettrici e sbrogliatura di piccoli circuiti stampati 2 o 4 layer
• 3 prototipi di pcb gratis da "4pcb"
• simulatore spice SwitcherCAD III   (2.8 MB) sul sito  Linear Technology
• filter-cad sintesi di filtri analogici FilterCAD   (2.65 MB) sul sito Linear Technology
• QED digital filter design software
• vissim simulatore di sistemi di comunicazione
• virtualwaves generazione di funzioni sonore dalla scheda audio
• winscope funzione oscilloscopio dalla scheda audio
• anadigi acquisizione segnali analogici e digitali dalla game port
• digital signal processing tutorial
