DIMENSIONAMENTO DE BOMBAS PARA POÇOS


BOMBAS INJETORAS

Para seleção de uma bomba injetora devem ser conhecidos os seguintes ítens:

> Q: Vazão desejada,

> Nd: Nível dinâmico,

> Ne: Nível estático,

> Hr: Desnível de recalque,

> Dp: diâmetro do poço e

> A: Comprimento da tubulação de recalque.

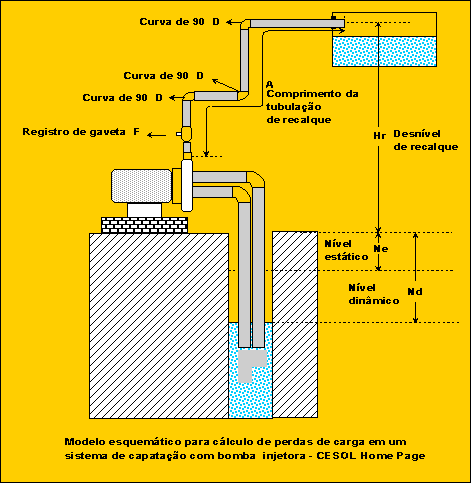

O modelo esquemático abaixo mostra um projeto típico utilizando bomba injetora e os parâmetros a serem considerados para o cálculo da altura manométrica, que para esse caso específico considera-se a altura manométrica de recalque apenas. O número e tipo de conexões é variável, na prática, para cada situação específica.

Bomba injetora



Cálculo da Altura Manométrica de Recalque (AMR)

AMR = perdas por atrito na tubulação de recalque + soma das perdas de pressão em cada conexão no recalque + altura de recalque (H)

As perdas por atrito em tubulações e conexões são obtidas em tabelas específicas para cada diâmetro em particular.

Exemplo de cálculo de uma AMR para um sistema com bomba injetora e definição do modelo da bomba

Considere o modelo acima como um projeto de implantação de um sistema com as seguintes condições:

> Vazão desejada: 3 m3/h

> Nível dinâmico: 30m

> Diâmetro do poço: 4"

> Tubulação de recalque: 1"

> Altura de recalque (H): 15m

> Comprimento da tubulação de recalque (A) = 25m

Passo 1 : Cálculo da altura manométrica total de recalque (AMR):

AMR = perdas por atrito na tubulação de recalque + soma das perdas de pressão em cada conexão no recaluqe + altura de recalque (H)

- comprimento da tubulação de recalque (A) = 25m

- perda por atrito em 25m de tubulação de 1" (ver tabela) = 21.5% x 25m = 5.37m

- perdas de pressão em cada conexão no recalque

- perda de pressão em registro de gaveta 1" (F) (ver tabela) = 0,18m

- perda de pressão em três curvas (D) de 90° de 1" (ver tabela) = 0.36m

- altura de recalque (H) = 15m

AMR = (5,37m) + (0,18m + (0,36m) + (15m) = 20,91m

Tomando como exemplo a tabela abaixo de bomba injetora da série IN, podemos definir como modelo apto ao projeto proposto, a bomba de modelo IN-A7 com vazão de 3,0 m3/h, nível dinâmico de 28m e recalque disponível de 24m. Note-se que o recalque disponível é maior que o calculado no projeto.

Série

Tubulação(")

CV

Injetor

Capacidade de sucção (m)

Prof.do injetor

Recalque disponível

Sucção

Sucção

Recalque

10

12

14

16

18

20

22

24

26

28

30

32

34

36

38

40

42

44

46

48

50

55

Vazão em m3/h

IN.A6

1½"

1

2

20TA-6

7.0

6.5

5.8

5.2

4.6

3.8

3.2

- - - - - - - - - - - - - - -

10

18

1½"

1

28TA-6

- - -

4.1

3.8

3.6

3.0

2.7

2.5

2.2

- - - - - - - - - - - -

21

21

1½"

1

38TA-6

- - - - - - - -

2.2

2.1

2.0

1.9

1.8

1.5

- - - - - - - -

25

22

1½"

1

48TA-6

- - - - - - - - - - - -

1.6

1.5

1.4

1.3

1.2

1.1

1.0

0.9

0.8

0.7

33

26

IN.A7

1½"

1

3

20TA-7

9.5

8.5

7.5

6.5

5.5

5.0

4.5

- - - - - - - - - - - - - - -

10

20

1½"

1

28TA-7

- - -

5.5

5.0

4.5

3.8

3.5

3.0

2.5

- -- - - - - - - - - - -

16

21

1½"

1

38TA-7

- - - - - - - -

4.0

3.5

3.0

2.7

2.5

2.3

- - - - - - - -

29

24

1½"

1

48TA-7

- - - - - - - - - - - -

2.0

1.9

1.8

1.6

1.4

1.3

1.2

1.0

0.9

0.8

33

30


Dimensionamento de Bombas Centrífugas

Dimensionamento de Bombas Injetoras

Dimensionamento de Bombas Submersas

Bombas centrífugas

Bombas injetoras

Bombas submersas
