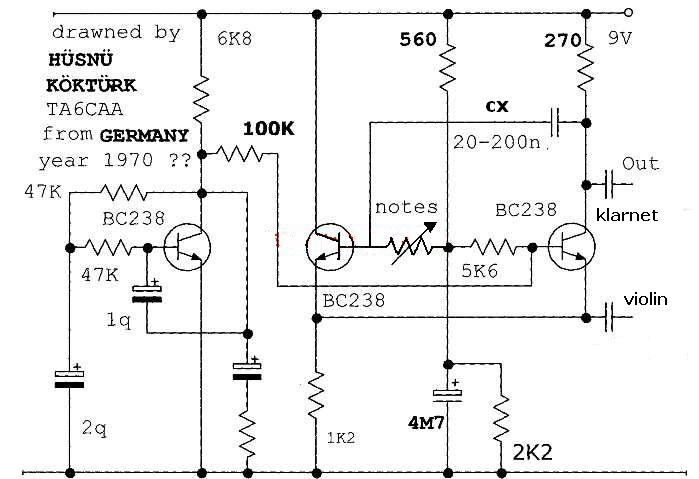

 Drawned by   Hüsnü Köktürk         Transistorlu org     http://www.geocities.ws/husnu66tr/elektronik-org.htm

Sorry, this is a modified very old an org schema, that the sourge is Idon't know the real sourge, probably from Germany. I congrulation the designer. Simple But it gives high quality sound for me. Add an LM386 audio amplifier, for high sound. It can gives two or three octave easily. The first BC238 is vibration transistor. It makes weak vibration, But sometimes gives very sentimental sounds. Use a wandering lead or instead of a wandering lead, a push make switch or use a membrane. Capacitor cx can change the octave the organ. It is possible to make some modification on this circuit. Electronic org. Mini organ, mini org. Mini orgel. Elektirikli piyano piano.

Ne yalan söyleyeyim, internet ortamında hayli, el yapısı mini org devresi arayıp durdum, fazla başarılı olduğumu söyleyemem. Bu gördüğünüz devre ise en az 35-40 yıl öncesinin bir devresi. Cx kapasitesini büyütürseniz daha kalın oktavlara ulaşırsınız. Nota direçlerine teneke yapraklar bağlayarak bir mambren üzerine dizebilir ve irtibat telini bu metal yapraklar üzerinde gezdirerek istenen ses frekansını çıkarabilirsiniz. Cihaz org, organ, keman, violin, guitar, clarinet, klarnet sesi verebilir, yeter ki çıkış noktasını doğru tespit edebilesiniz. İlk transistor vibrator görevi yapar, sesi titreştirir. Bazı hallerde duygusal sesler elde edilebiliyorsa da, genelde titreşim zayıf gözüküyor.
