Passo-a-Passo da Montagem da Placa do MJOY

[Voltar Página Inicial]

Esta e apenas uma descrição dos passos que segui para construir minha placa de MJOY, baseado no que li no site do Criador do MJOY .

  1. Imprima , utilizando uma impressora Laser, o Desenho da Placa de Circuito numa folha de papel.
  2. Corte um pedaço de placa um pouco maior que o desenho da placa
  3. Limpe bem a placa com palha de aço (BomBril), cuidado para nao deixar impressões digitais na placa

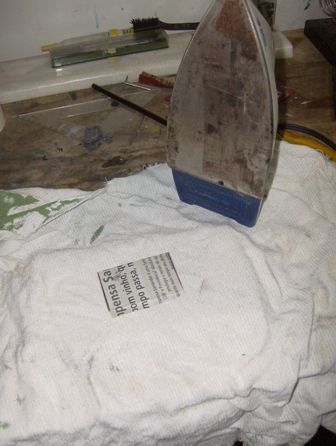

  4. Coloque o lado do papel com toner em contato com o cobre da Placa e Aplique o ferro de passar roupa, quente (eu deixo no máx), sobre o papel e a placa por 1 min.

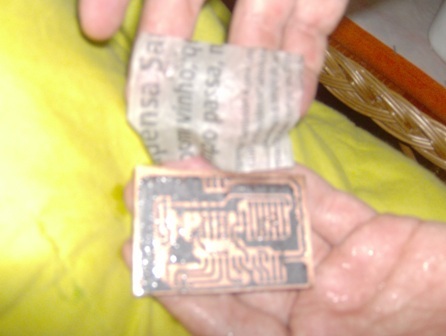

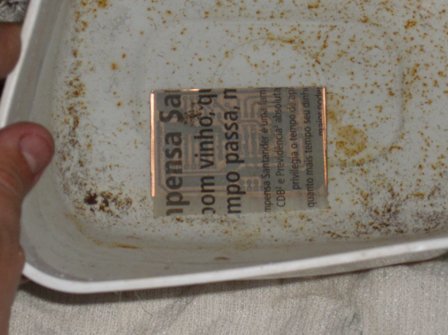

  5. Coloque a placa num recipiente com água e deixe por uns 30 min. Remova o papel esfregando com o dedão sobre a placa (muito cuidado para nao tirar o toner)
  6. Caso haja imprefeições nas trilhas, corrija com uma caneta de circuitos (vc encontra nas lojas de eletronica).
  7. Coloque a Placa para corroer no percloreto

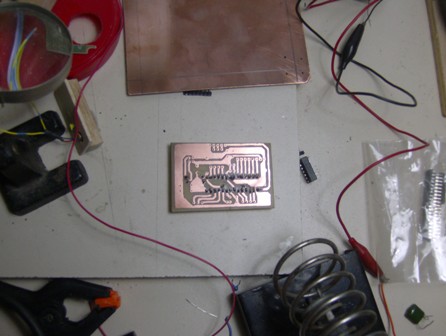

  8. Faça os Furos para os componentes e Solde os componentes.

 1 - Impressão do Circuito [Voltar ao Topo]

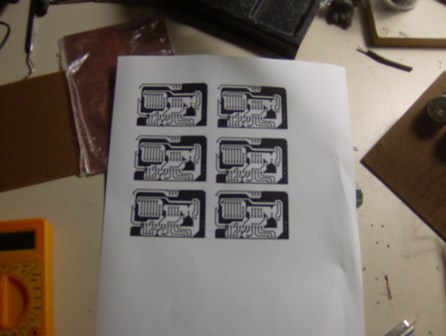

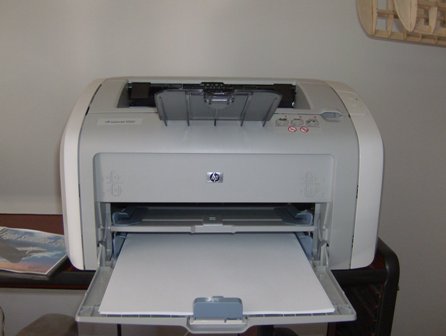

Eu uso uma HP1020 para imprimir o circuito numa folha de papel de revista (papel couche), no caso usei um pedaco de folha da VEJA. Quanto mais forte for a impressao , mais toer e utilizado e melhor fica a qualidade do acabamento da placa.

Imprimo varias imagens para escolher a que ficou mais carregada de toner, a minha impressora ja esta com o toner meio gasto. Cartuchos novos sao sempre a melhor opcao.

Há quem tire uma xerox e utilize a xerox, nunca testei, talvez funcione.













2 - Corte um pedaço de placa [Voltar ao Topo]

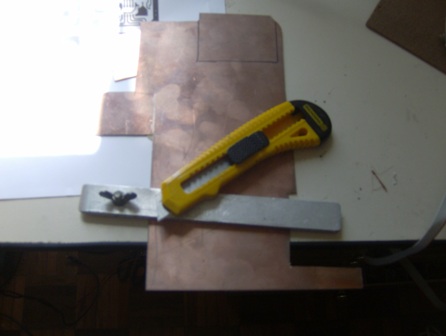

Eu utilizo um estilete e uma regua de metal, basta passar o estilete varias vezes dos dois lados da placa e depois com cuidado dobra-la forcando a trincar e soltar onde foi riscado com o estilete.

Nas lojas de eletronica vc encontra cortadores de placa, que sao bem semelhantes ao regua com estilete, alguns mias sortudos que tem uma microretifica, como uma Dremel podem corta-la utilizando o disco de corte, cuidado que solta muito pó e e bom usar equipamento de segurança como: mascaras para nariz e boca, óculos e luvas de proteção.















3 - Limpe bem com Palha de aço  [ Voltar ao Topo]

A ideia aqui e limpar a placa de qualquer impurezas e principalmente gorduras, nao toque na parte de cobre depois de limpa-la, certifique-se que nao há impressões digitais ou sujeiras na placa, o cobre tem que estar brilhando.

Tem gente que gosta de lavar com sabão, particularmente acho que o bom e velho bombril ja faz tudo.



4 - Transferindo o circuito para a placa de cobre [ Voltar ao Topo]















5 - Removendo o Papel [ Voltar ao Topo]



7 -  Corrosão da Placa [ Voltar ao Topo]

Muito cuidado com o Percloreto de Ferro, esta substancia alaranjada que é bastante tóxica.

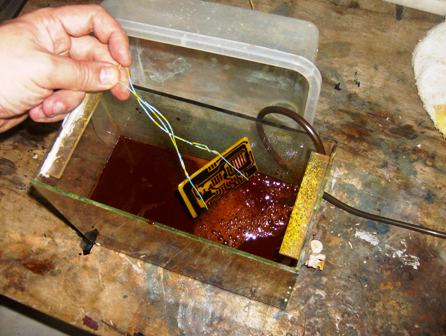

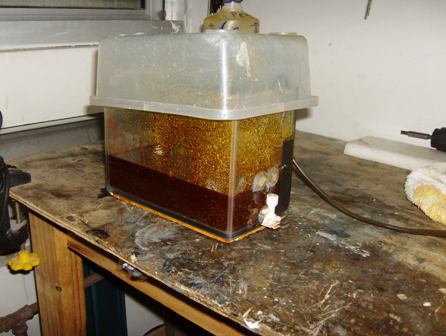

Eu coloco num pequeno aquario e faço o percloreto circular na placa usando uma bomba de ar com uma pedra porosa na ponta.

E como se a placa fosse tomar um banho de espuma ácida. Quando o percloreto e novo em 5 min a placa fica pronta para a próxima etapa.

8 - Furando a Placa e Instalando os componentes [ Voltar ao Topo]

Eu sigo a seguinte ordem de soldagem dos componentes :

  1. Jumper
  2. Fios das portas do Integrado
  3. Soquete do Integrado
  4. Pinos do Gravador (5 pinos)
  5. Conector USB
  6. Resistores
  7. Capacitores
  8. Diodos Zeners
  9. Cristal
  10. Soldo os fios da placa no Conector DB25 que e utilizado para conectar aos Potenciomentros ( Eixos) e aos botões
  11. Encaixo o ATMega no Suporte.

O importante e que o ATMega nao pode estar na placa enquanto estiver soldando

componentes, pois isto pode danificar o integrado.

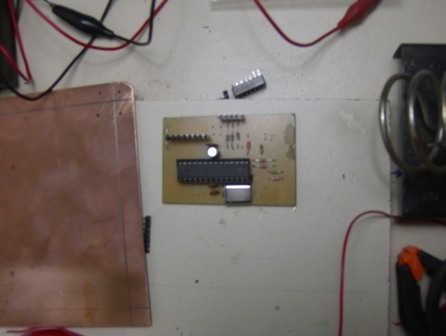

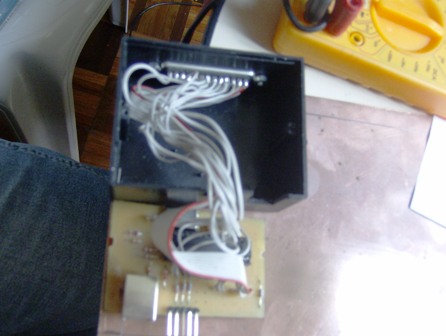

Depois do circuito montado, eu corto os furos na caixa de plastico e instalo o circuito.
