Como funcionan las computadoras. Continuacion...
Aunque el conocimiento
especializado de las compuertas lógicas, la electrónica digital
y los diversos sistemas de representación binaria constituyen un capítulo
propio de la programación y diseño de circuitos electrónicos,
en el SOPORTE TECNICO es importante entender sus principios para tomar decisiones
acertadas en el diagnóstico de fallas pues estas pueden originarse
por causas electrónicas, mecánicas o por software.
LA LOGICA BINARIA EN LAS COMPUTADORAS.
Los caracteres que vemos en la pantalla de la computadora son representaciones
individuales de 1 y 0. La posición de estos unos y ceros en una presentación
en el SISTEMA BINARIO (llamado asi porque se basa en un sistema de base 2:
dos dígitos) equivalen a la representación de un caracter. Por
ejemplo, el número 36 se representa por: 100100, el 18 por: 10010.
Resultado de esto es la utilización hoy en día de sistemas de
caracteres con los que se trabaja en la programación de las computadoras.
Dos de los más utilizados son el código ASCII (American Standard
Code for Information Interchange) y el código EBCDIC (Extended Binary
Coded Decimal Interchange Code).
Eso en cuanto a la representación de caracteres "normales".
Pero hay otro sistema de representación muy utilizado en la programación:
el sistema Hexadecimal o de base 16. Se aplica por ejemplo al trabajo de asignación
de variables en Ram. El sistema utiliza los símbolos 0-9, A, B, C,
D, E y F. Asi por ejemplo el numero 15 se representa por: 1F.
Las señales de tensión alta ( mas de 1 voltio) o bajas (menos
de 1 voltio) han dado lugar a su vez a representaciones electrónicas
que se utilizan en el diseño de los circuitos integrados. Estos circuitos
se conocen como "circuitos lógicos" pues basan su función
en condiciones presenciales o nó de los pulsos altos o bajos. A continuación
te mostramos las principales representaciones básicas en los estudios
de ingenierías relacionadas con informática y electrónica
para que tengas una idea de lo que hablamos:

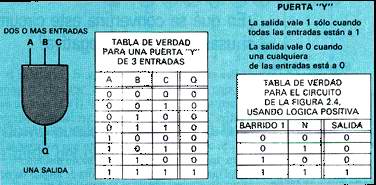

La tabla de verdad
permite analizar lo que sucedería si las entradas varían. Por
ejemplo, si por A y B ingresan señales eléctricas altas (representando
el digito 1) mientras que a C llega una baja (equivalente al 0), la salida
tendría un código bajo, representado por un 0. Ello se debe
a que la "lógica" o condición de funcionamiento de
esta compuerta lógica es que todas las entradas deben tener un valor
1, para que la salida pueda entregar también un 1.
De esta manera, la programación de "entradas" y "salidas"
condicionales permite crear suficientes variaciones o esquemas en el diseño
de los circuitos integrados. Por tanto, un diseñador de circuitos digitales
crea planos combinando compuertas lógicas, para conseguir los comportamientos
necesarios de un CI (circuito integrado) en un circuito electrónico
(sumadores, complementadores, flip-flop, etc).
Resumiendo los conceptos, entonces: un bit (binary digit) es un pulso. Un
byte, es un conjunto de 8 pulsos y representa a un caracter (como una a, s,
h, etc). Las compuertas lógicas básicas son AND, OR, NOT y basan
su funcionamiento en la presencia condicional de pulsos altos o bajos para
entregar una señal de salida determinada.
