Topologias

La configuración de una red, recoge tres campos: físico, eléctrico y lógico. El nivel físico y eléctrico se entiende como la configuración del cableado entre máquinas o dispositivos de control o conmutación.

Cuando hablamos de la configuración lógica tenemos que pensar en como se trata la información dentro de nuestra red, como se dirige de un sitio a otro o como la recoge cada estación.

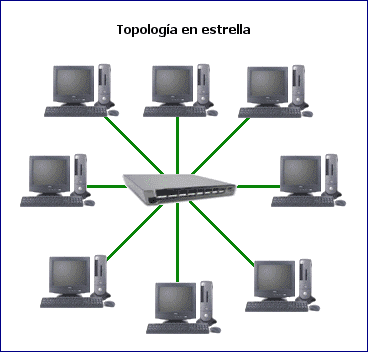

· Topología en Estrella:

Todos los elementos de la red se encuentran conectados directamente mediante un enlace punto a punto al nodo central de la red, quien se encarga de gestionar las transmisiones de información por toda la estrella. La topología de Estrella es una buena elección siempre que se tenga varias unidades dependientes de un procesador, esta es la situación de una típica mainframe, donde el personal requiere estar accesando frecuentemente esta computadora. En este caso, todos los cables están conectados hacia un solo sitio, esto es, un panel central.

Resulta económico la instalación de un nodo cuando se tiene bien planeado su establecimiento, ya que este requiere de una cable desde el panel central, hasta el lugar donde se desea instalarlo.

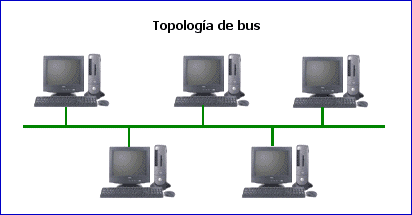

· Topología en Bus:

En esta topología, los elementos que constituyen la red se disponen linealmente, es decir, en serie y conectados por medio de un cable; el bus. Las tramas de información emitidas por un nodo (terminal o servidor) se propagan por todo el bus(en ambas direcciones), alcanzado a todos los demás nodos. Cada nodo de la red se debe encargar de reconocer la información que recorre el bus, para así determinar cual es la que le corresponde, la destinada a él.

Es el tipo de instalación más sencillo y un fallo en un nodo no provoca la caída del sistema de la red.

Como ejemplo más conocido de esta topología, encontramos la red Ethernet de Xerox. El método de acceso utilizado es el CSMA/CD, método que gestiona el acceso al bus por parte de los terminales y que por medio de un algoritmo resuelve los conflictos causados en las colisiones de información. Cuando un nodo desea iniciar una transmisión, debe en primer lugar escuchar el medio para saber si está ocupado, debiendo esperar en caso afirmativo hasta que quede libre. Si se llega a producir una colisión, las estaciones reiniciarán cada una su transmisión, pero transcurrido un tiempo aleatorio distinto para cada estación.

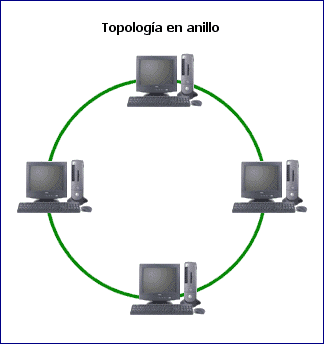

· Topología en Anillo:

Los nodos de la red se disponen en un anillo cerrado conectados a él mediante enlaces punto a punto. La información describe una trayectoria circular en una única dirección y el nodo principal es quien gestiona conflictos entre nodos al evitar la colisión de tramas de información. En este tipo de topología, un fallo en un nodo afecta a toda la red aunque actualmente hay tecnologías que permiten mediante unos conectores especiales, la desconexión del nodo averiado para que el sistema pueda seguir funcionando. La topología de anillo esta diseñada como una arquitectura circular, con cada nodo conectado directamente a otros dos nodos.

Toda la información de la red pasa a través de cada nodo hasta que es tomado por el nodo apropiado. Este esquema de cableado muestra alguna economía respecto al de estrella. El anillo es fácilmente expandido para conectar mas nodos, aunque en este proceso interrumpe la operación de la red mientras se instala el nuevo nodo. Así también, el movimiento físico de un nodo requiere de dos pasos separados: desconectar para remover el nodo y otra vez reinstalar el nodo en su nuevo lugar.

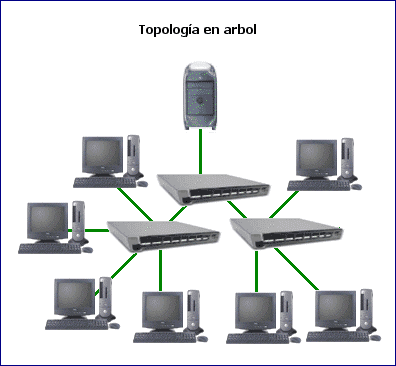

Topología de Árbol.

Una topología derivada de la topología de estrella es la topología de árbol. En ésta lo que se tiene, son diferentes estrellas conectadas entre, sí utilizando concentradores como elemento de interconexión. Algunas de éstas estrellas tienen más prioridad que otras y así es posible encausar la información a través de diferentes estrellas.

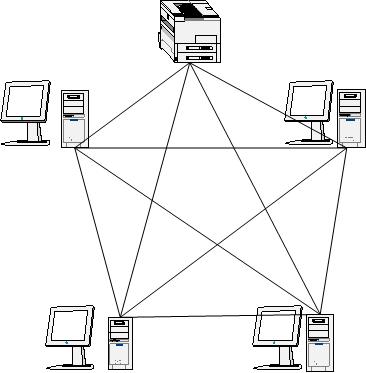

Topología en Malla.

Para ésta última se busca tener conexión física entre todas las terminales de la red. Utilizando conexiones punto a punto, esto permitirá que cualquier terminal se comunique con otras terminales de forma paralela si fuera necesario. La principal ventaja es que este tipo de redes difícilmente falla, pues Inclusive, si alguna de estas líneas fallara aún así se podrían encontrar otras rutas para lograr la información.

La desventaja de la topología en malla, es que se requiere demasiado cableado específicamente si existen n terminales en la red entonces se requerirían:

No. cables=n(n-1)/2 cables en total.

Además cada terminal requiere n-1 puertos de comunicación. También el mantenimiento resulta costosoa largo plazo.

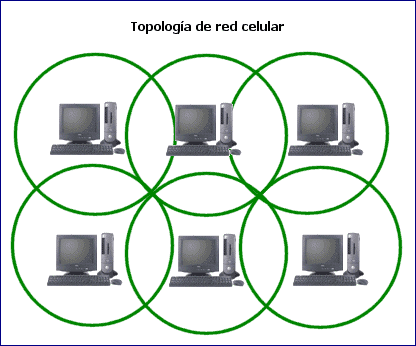

Topología de red celular

La topología celular está compuesta por áreas circulares o hexagonales, cada una de las cuales tiene un nodo individual en el centro.

La topología celular es un área geográfica dividida en regiones (celdas) para los fines de la tecnología inalámbrica. En esta tecnología no existen enlaces físicos; sólo hay ondas electromagnéticas.

La ventaja obvia de una topología celular (inalámbrica) es que no existe ningún medio tangible aparte de la atmósfera terrestre o el del vacío del espacio exterior (y los satélites). Las desventajas son que las señales se encuentran presentes en cualquier lugar de la celda y, de ese modo, pueden sufrir disturbios y violaciones de seguridad.

Como norma, las topologías basadas en celdas se integran con otras topologías, ya sea que usen la atmósfera o los satélites.

Topología Mesh:

Es la topología de redes donde cada computadora esta conectada a todas las demas. Cada dispositivo tiene un enlace dedicado de punto a punto a todos los dispositivos que la componen.

Cada dispositivo tiene (n-1) puertos de entrada/salida y se necesitan n (n-1) / 2 medios de transmisión para conectar n dispositivos.

Ventaja: Eliminación de problemas de tráfico, privacidad y/o seguridad.

Desventaja: cantidad de cableado y número de puertos requerido.

Topología de anillo doble

Una topología en anillo doble consta de dos anillos concéntricos, donde cada host de la red está conectado a ambos anillos, aunque los dos anillos no están conectados directamente entre sí. Es análoga a la topología de anillo, con la diferencia de que, para incrementar la confiabilidad y flexibilidad de la red, hay un segundo anillo redundante que conecta los mismos dispositivos.

La topología de anillo doble actúa como si fueran dos anillos independientes, de los cuales se usa solamente uno por vez.

Topología en estrella extendida:

La topología en estrella extendida es igual a la topología en estrella, con la diferencia de que cada nodo que se conecta con el nodo central también es el centro de otra estrella. Generalmente el nodo central está ocupado por un hub o un switch, y los nodos secundarios por hubs.

La ventaja de esto es que el cableado es más corto y limita la cantidad de dispositivos que se deben interconectar con cualquier nodo central.

La topología en estrella extendida es sumamente jerárquica, y busca que la información se mantenga local. Esta es la forma de conexión utilizada actualmente por el sistema telefónico.

Topología irregular

En este tipo de topología no existe un patrón obvio de enlaces y nodos. El cableado no sigue un modelo determinado; de los nodos salen cantidades variables de cables. Las redes que se encuentran en las primeras etapas de construcción, o se encuentran mal planificadas, a menudo se conectan de esta manera.
