วิธีการและขั้นตอนการเข้าหัวสาย UTP

วิธีการเข้าหัวสาย UTP

1. ปลอกเปลือกนอกของสายออก โดยห่างจากปลายสายประมาณ 1 - 1.5 นิ้ว

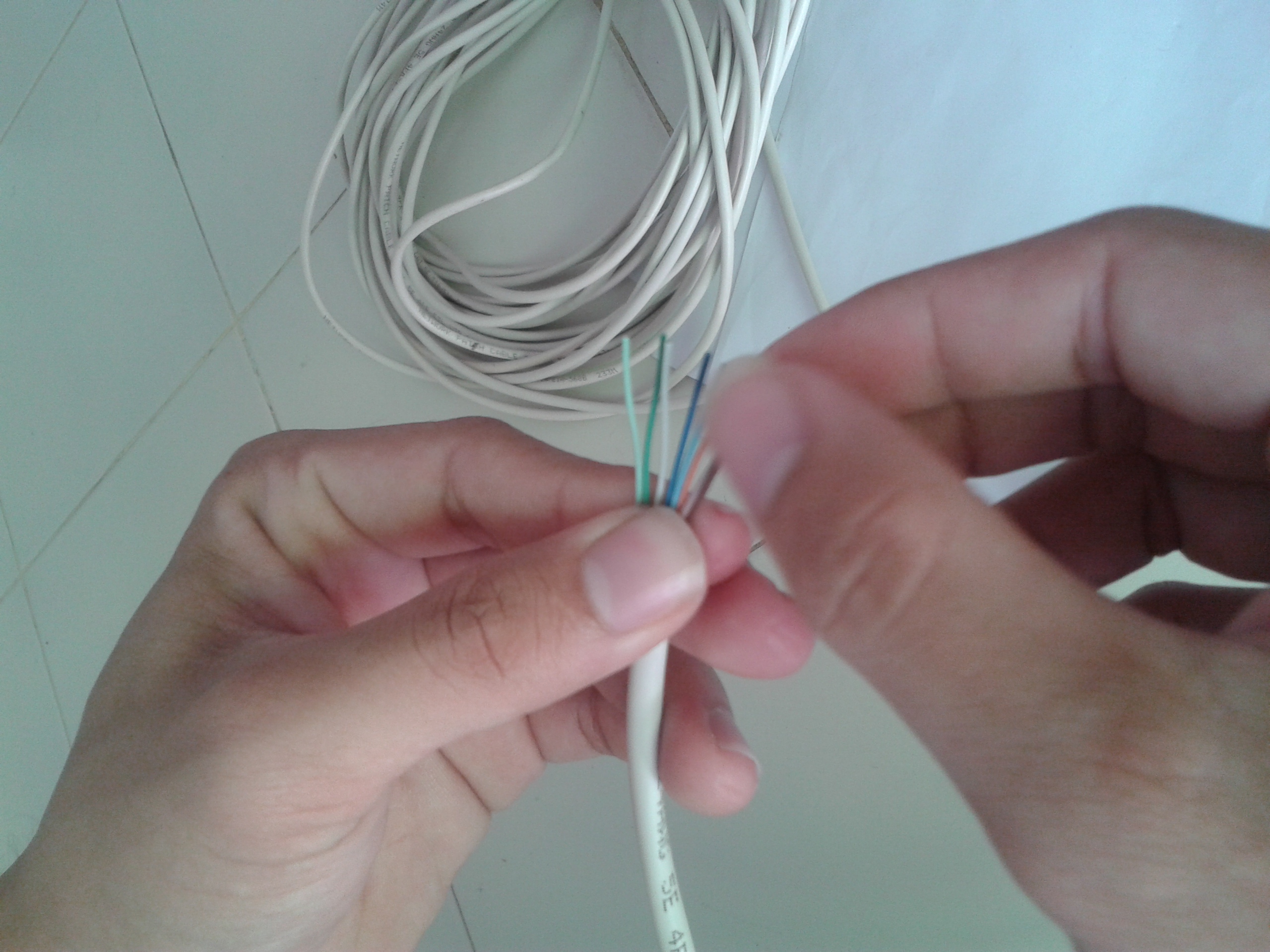

2. คลายเกลียวออก


3. จัดเรียงลำดับสาย
   • การเข้าหัว LAN สำหรับทำสายตรง (Straight-Through Cable)
   • การเข้าหัว LAN สำหรับการทำสายครอส (Crossover Cable)

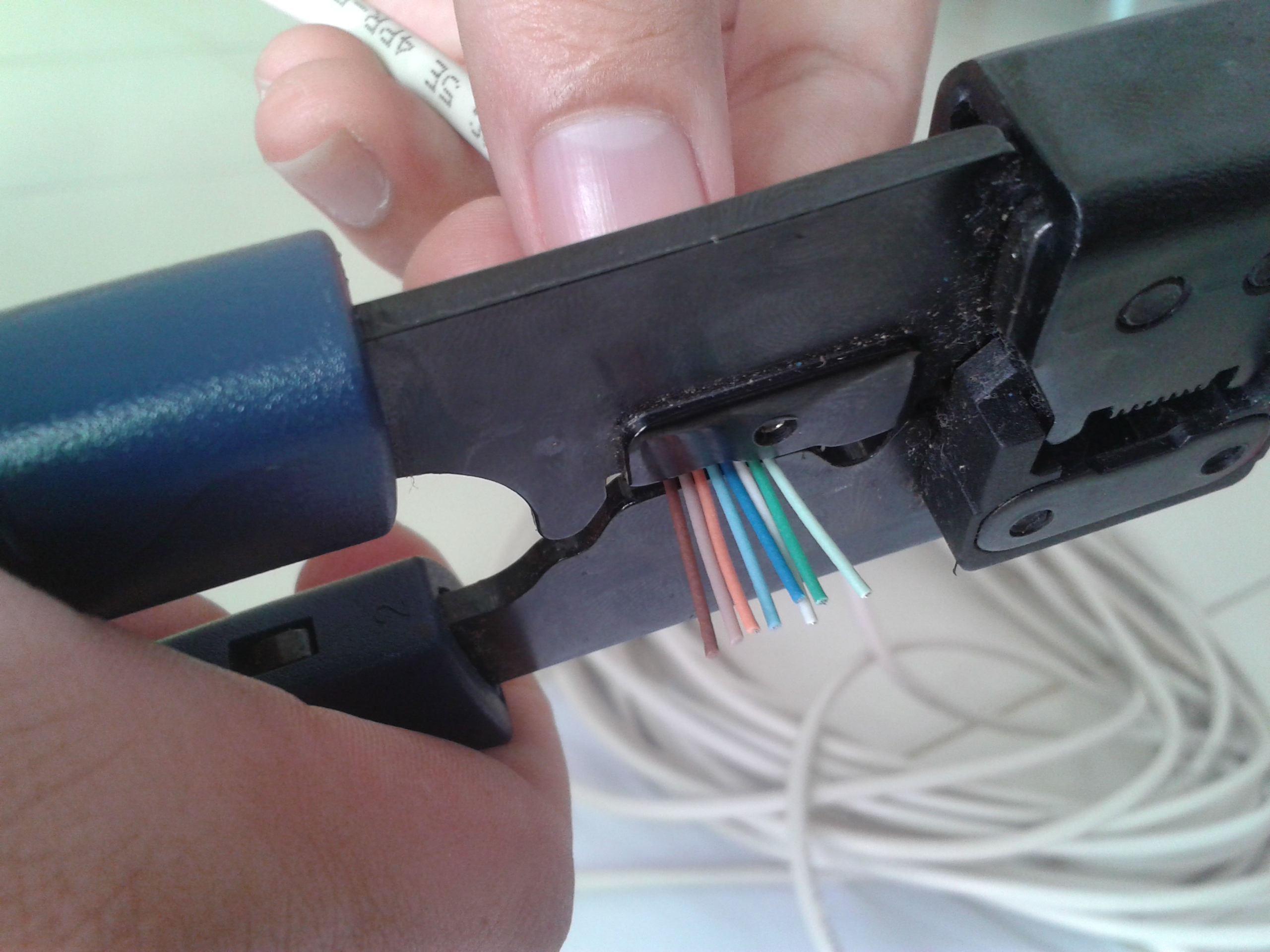

4. ตัดปลายให้เสมอกัน โดยให้เหลือความยาวประมาณครึ่งนิ้ว

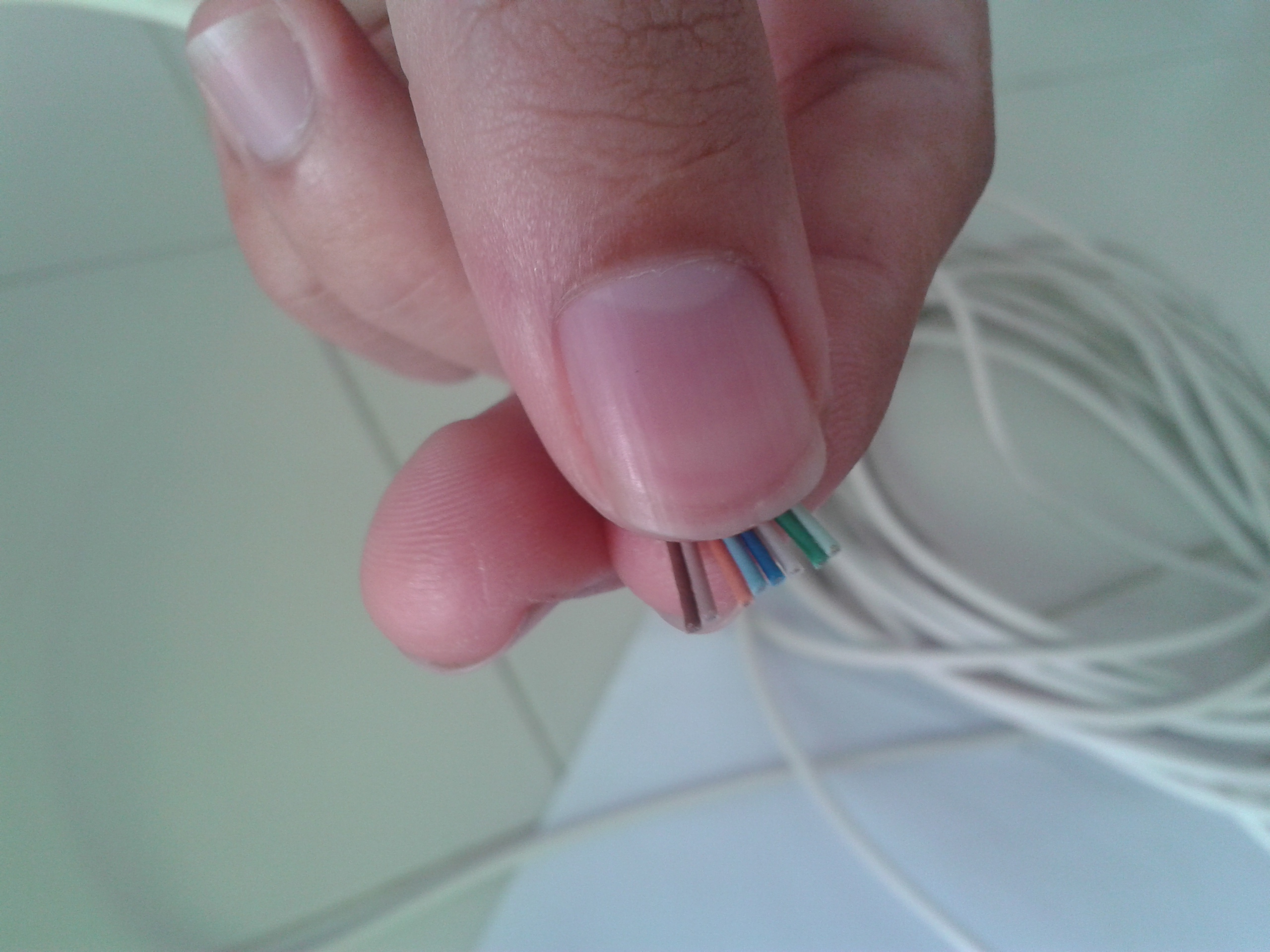

5. ภาพแสดงปลายสายที่ถูกตัดเรียบเสมอกัน

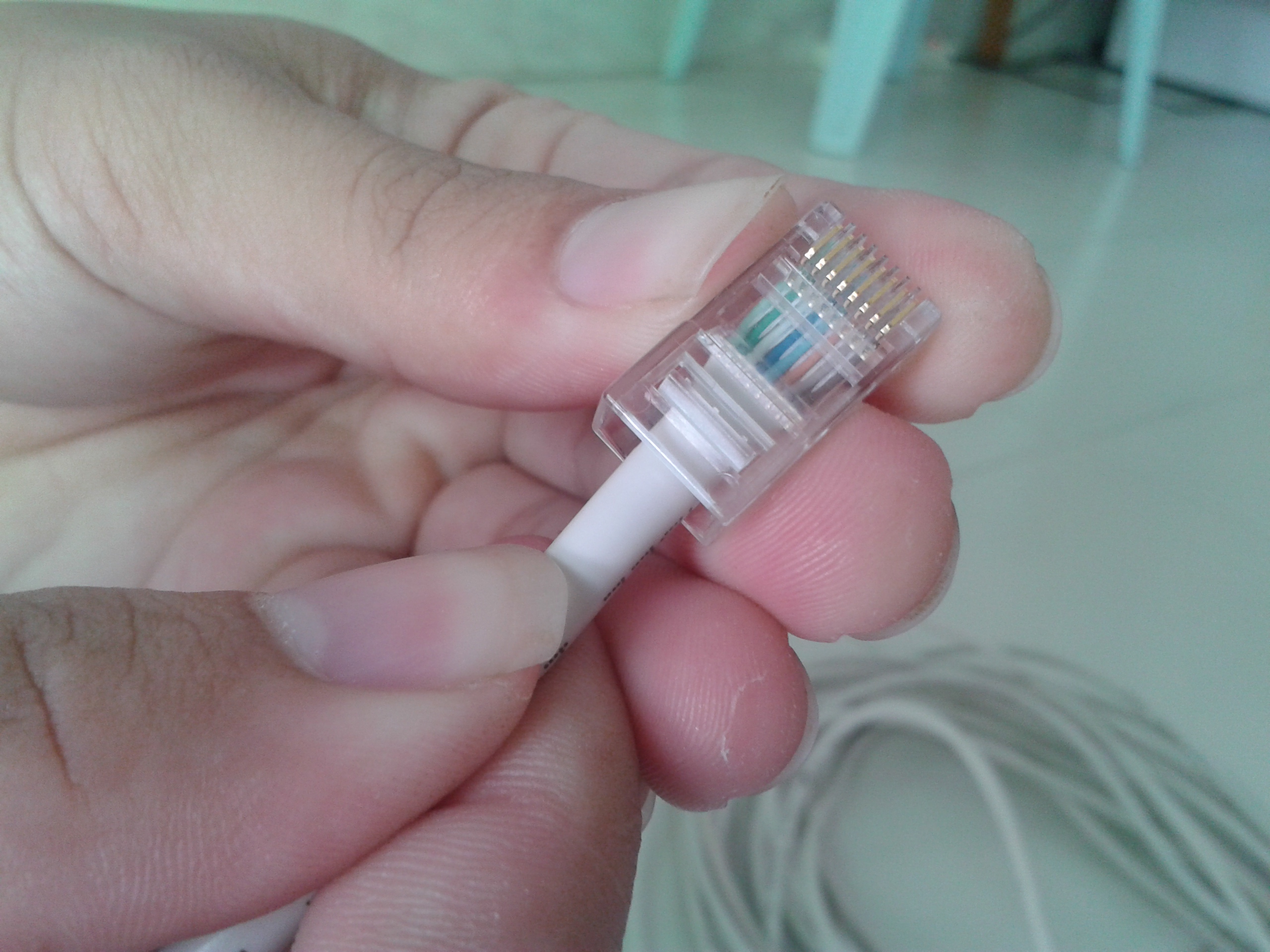

6. หลังจากเรียงสายเรียบร้อยแล้ว นำหัว RJ-45 สวมลงไปจนสุด

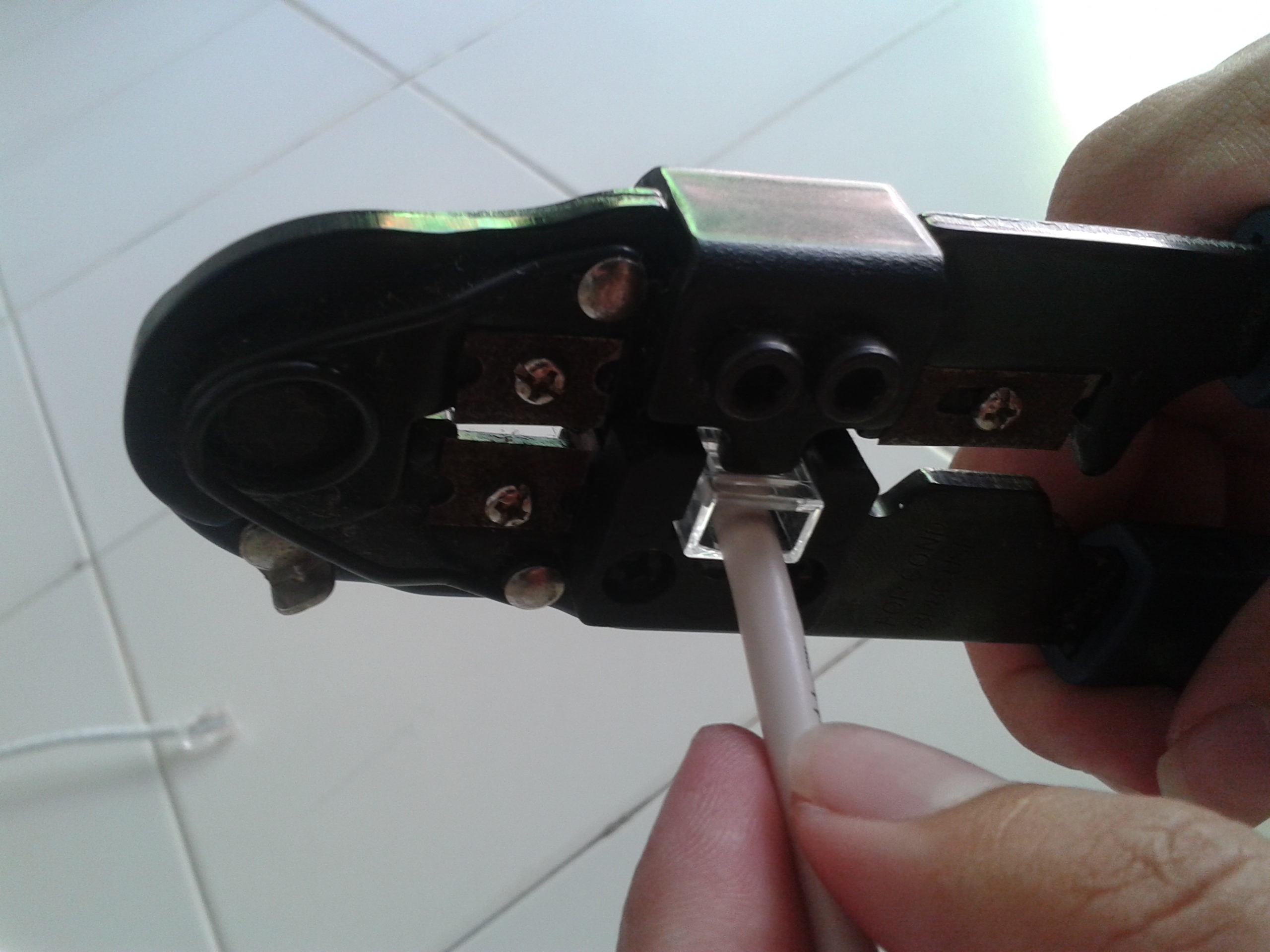

7. บีบด้วยคีมและกดให้แน่น



8. หลังจากที่เข้าหัว RJ 45 กับสายแลนเสร็จแล้ว ให้นำมาทดสอบกับอุปกรณ์วัดสัญญาณ
   * สังเกตสัญญาณไฟ ถ้าต่อแบบตรงสัญญาณไฟจะตรงกันทั้งหมด 8 ช่อง หากสัญญาณไฟช่องใดสลับกันแสดงว่ามีหัว RJ 45 ด้านใดด้านหนึ่งเข้าหัวผิด (สลับสาย) ต้องตัดหัว RJ 45 ที่เข้าหัวผิด แล้วทำการเข้าหัว RJ 45 ใหม่
