Montagem do tear de cavalete: Antes de começar a montar, coloque as peças lado a lado e identifique cada componente.

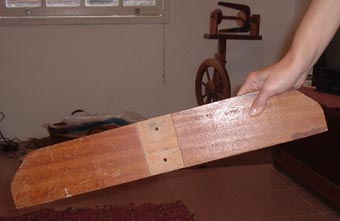

Comece a montagem pegando um dos pés (fig.esquerda).

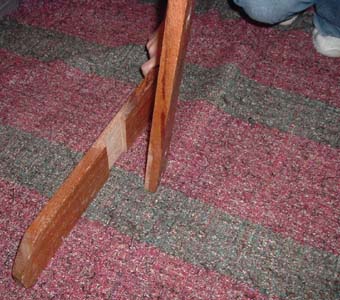

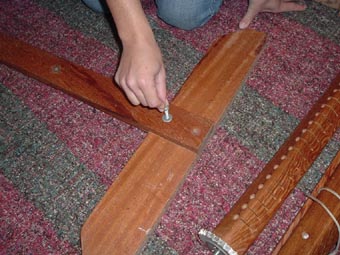

Em seguida, comece a unir uma coluna com esse pé, instalando os dois parafusos, conforme foto seguinte:

Observe que na coluna há uma fenda diagonal bem abaixo. Serve para compensar diferenças no corte do pé, evitando que fique folga. Para isso encontrará no pacote de parafusos, um par de pequenas cunhas. Se estiver alguma folga, após encaixar a coluna e colocar os parafusos (ainda sem apertar), insira uma dessas cunhas e bata por baixo até o conjunto ficar firme, e depois corte o que sobrar para que fique nivelado com o chão. Em seguida aperte as duas borboletas.

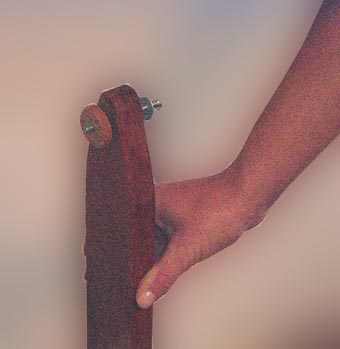

Arruela espaçadora

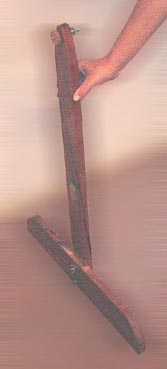

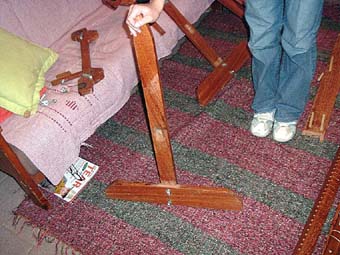

Na foto abaixo, a coluna já montada, onde é mostrado o parafuso superior, de tamanho médio, com uma arruela metálica no lado externo, um espaçador de madeira, no lado interno, que permitirá manter a distância adequada entre essa coluna e a lateral do tear, como será mostrado adiante.

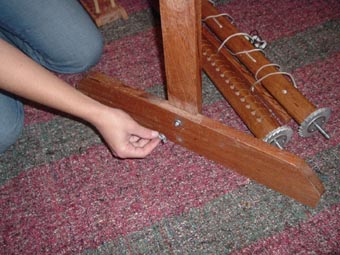

Observe que o pé é instalado pelo lado interno do cavalete, e isso deve ser levado em conta ao instalar a lateral do tear, que deverá ficar pelo lado de dentro. A importância da direção do pé ficará evidenciada ao colocar a travessa de apoio para os pés (tambem urdideira).

Os 3 tamanhos de parafusos de fixação dos componentes do tear. São seis parafusos curtos, dois em cada pé e dois para fixar as duas mãos francesas. O parafuso médio, com o espaçador de madeira, irá fixar a lateral do tear, à coluna do cavalete. Cada parafuso desses irá necessitar de uma arruela em cada lado, para proteger a madeira do tear. O parafuso longo, requer apenas uma arruela pelo lado externo, enquanto internamente irá fixar a travessa, unindo os dois lados do cavalete, com uma borboleta instalada no furo circular da travessa.

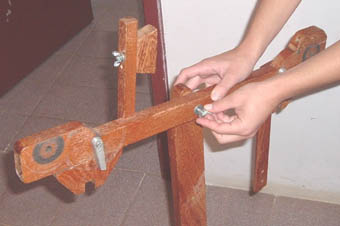

Lembre-se de colocar o espaçador de madeira (semelhante a uma arruela), entre a coluna e a lateral. Em seguida coloque internamente, como na foto ao lado, uma arruela metálica e a borboleta.

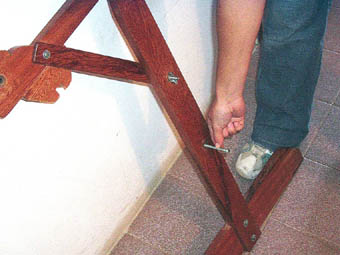

Instalando a mão francêsa

Complete essa fase da montagem, fixando a mão francesa, antes de repetir o mesmo processo no outro conjunto lateral, procedendo do mesmo jeito.

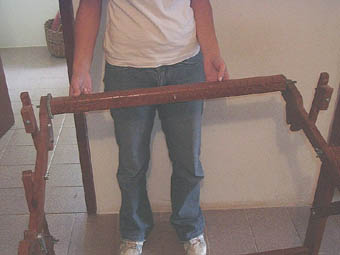

Quando tiver montado os dois conjuntos, pegue a travessa de ligação (uma peça com um furo largo em cada lado), e os dois parafusos mais longos.

Comece, inserindo um desses parafusos longos, com uma arruela, pelo lado externo (observe a foto)

Após a montagem, o cavalete deverá ficar com o mesmo aspecto ilustrado na foto ao lado.
