DESSIN - Carrés, rectangles, triangles et losanges

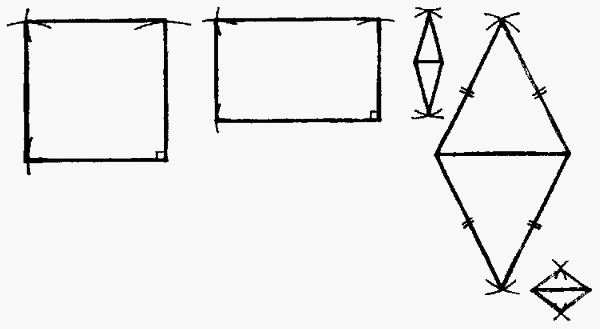

![]() CarrésIMG 1. Pour faire un carré, dessinez un angle droit dont les demi-droites seront d'une longueur supérieures aux côtés du carré. Ouvrez votre compas de la longueur du côté du carré, placez-en la pointe au sommet de l'angle droit et dessinez des arcs entrecoupant les deux demi-droites de l'angle droit. Avec la même ouverture du compas, placez la pointe aux points d'intersection des arcs et des lignes et dessinez deux autres arcs. Vous obtiendrez ainsi le quatrième coin du carré au nouveau point d'intersection.
RectanglesIMG 2. Pour faire un rectangle, déterminez-en les deux côtés sur les demi-droites de l'angle droit; à partir de chacun de ces points dessinez des arcs en donnant au compas une ouverture égale à la longueur de l'autre côté. Le point d'intersection vous donne le quatrième coin du rectangle.

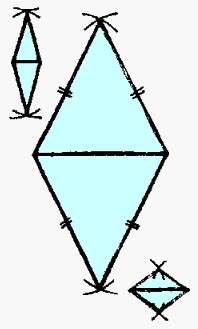

LosangesIMG 3. Deux triangles isocèles (voir plus bas) donnent un losange. Placez-les base contre base. La forme du losange obtenue variera suivant la forme des triangles utilisés.
TrianglesUn triangle équilatéral a trois côtés égaux, un triangle isocèle en a deux et un triangle rectangle a un angle à 90°.

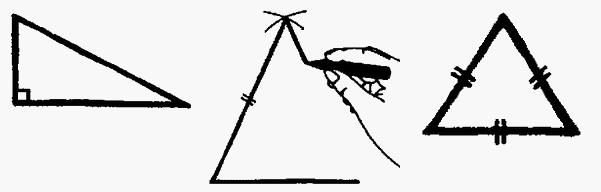

![]() Triangle rectangleIMG 1. Pour faire un triangle rectangle, délimitez la longueur voulue des deux côtés du triangle sur les demi-droites de l'angle droit, puis réunissez ces deux points pour obtenir le troisième côté du triangle.Triangle isocèleIMG 2. Pour un triangle isocèle, utilisez un compas et tracez une ligne droite AB servant ici de base, et ouvrez le compas à la longueur voulue pour les deux côtés égaux. En plaçant successivement la pointe en A et B, dessinez des arcs s'entrecroisant au point C. Tracez AC et BC pour obtenir le triangle.Triangle équilatéralIMG 3. Un triangle équilatéral étant un triangle isocèle particulier, il vous suffira d'ouvrir le compas de la longueur de AB pour dessiner les arcs. Procédez de la même façon que pour un triangle isocèle.
|
