Ombres 2

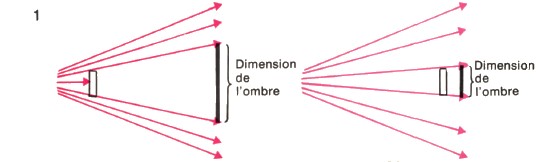

Le chapitre précédent vous a montré comment dessiner des ombres à partir d'une source de lumière parallèle. Les ombres projetées par une source de lumière rayonnante, telles une bougie ou une ampoule électrique, diffèrent de celles projetées par une lumière parallèle: les dimensions de l'ombre varient en fonction de la distance de l'objet la projetant, par rapport à la source de lumière (fig. 1).
Ceci est par contre inexact pour les sources de lumière parallèles (voir fig. 2).

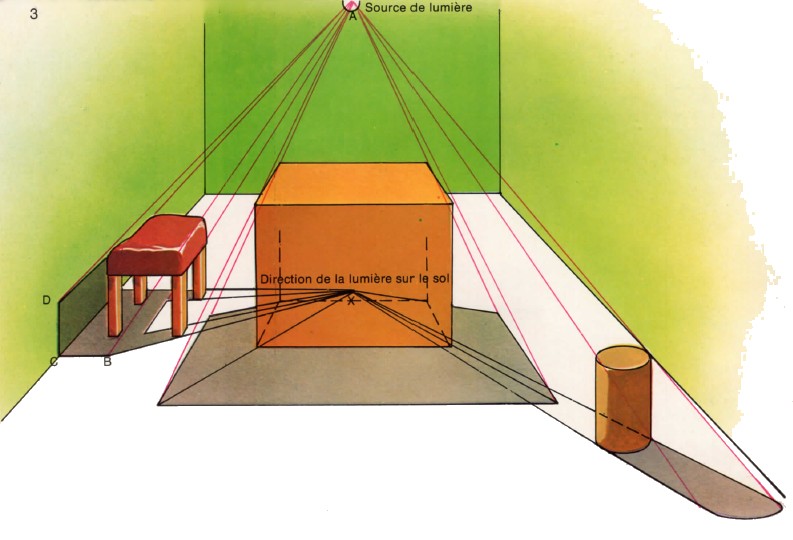

La fig. 3 ci-dessous représente une pièce possédant une source de lumière radiale, soit une ampoule électrique. On peut calculer la forme et les dimensions des ombres projetées par les objets se trouvant dans la pièce; on utilise pour cela une méthode identique à celle décrite dans le chapitre précédent. Les rayons lumineux auront par contre ici une grande diversité de directions et d'angles. Dessinez la pièce, les objets qui s'y trouvent et la source de lumière. Marquez le point X sur le sol juste au-dessous de la source de lumière (point A). Tracez des lignes partant du point A et aboutissant à tous les coins ou côtés des objets se trouvant au-dessus du niveau du sol. Ces lignes représentent l'angle de la lumière. Tracez des lignes partant du point X et aboutissant en des points situés juste au-dessous des coins et des côtés des objets; ces lignes représentent la direction de la lumière. Joignez les points aux points d'intersection des lignes pour délimiter le contour de chaque ombre. Lorsqu'une ombre est projetée à la fois sur le sol et sur le mur, telle celle du tabouret, tracez une ligne horizontale partant du point situé sur le sol (point B) jusque sur le mur (point C), et une ligne verticale du point D sur le mur au point C; vous obtiendrez ainsi la forme de l'ombre projetée par cet objet.
|
