DESSIN - Lignes droites et parallèles

La simple ligne droite d'un point à un autre, peut être tracée avec une règle ordinaire en acier, en plastique ou en bois. Le bord de celle-ci doit être placé très légèrement en dessous des points à relier, à moins de 1 mm, de manière que la ligne tracée en suivant la règle relie effectivement les deux points.

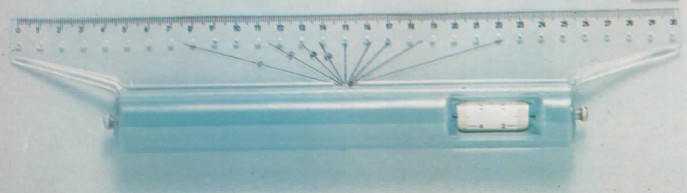

Les lignes parallèles peuvent être tracées par la méthode expliquée dans "Angles et droites" (voir cette page), ou à l'aide d'une règle spéciale. Celle-ci est reliée à un cylindre qui permet d'abaisser ou de remonter la règle sur la feuille pour tracer des parallèles selon l'écartement désiré, avec un repère correspondant sur le cylindre.

Pour tracer des parallèles espacées de 2,5 cm, commencez par tirer la première ligne; abaissez ensuite la règle jusqu'à ce que le repère indique que l'espace mesure 2,5 cm. A ce moment-là, tracez la deuxième ligne qui sera parallèle et à 2,5 cm de la première. Le long du bord de la règle se trouvent des trous espacés de 1 cm. Pour tracer des parallèles espacées de 1 cm, enfoncez dans l'un des trous la pointe du crayon, abaissez ou remontez la règle et enfoncez le crayon dans le trou suivant et procédez comme précédemment.

On peut aussi acheter des règles en plastique transparent qui sont marquées de lignes noires, parallèles au bord de la règle, dans le sens de la longueur. Pour tracer deux parallèles à l'aide de ce type de règle, tracez une ligne et posez la règle dessus en faisant exactement coïncider la ligne tracée et la ligne noire de la règle. En suivant le bord, tracez une autre ligne qui sera parallèle à la première.

Vous pouvez aussi utiliser une règle en T pour tracer des lignes droites et parallèles. Elle est composée d'un morceau de bois ou de plastique rigide long et plat à l'extrémité duquel un autre morceau est assemblé pour former un T. Le morceau court peut être fixé au rebord d'une table ou d'une planche à dessin et être abaissé ou relevé sur la feuille pour tracer des parallèles, selon l'écartement désiré.

Il existe également dans le commerce un modèle composé de deux règles reliées par deux axes métalliques mobiles qui permettent de rapprocher ou d'éloigner celles-ci tout en les maintenant parallèles. Il suffit ensuite de donner l'écartement désiré et de tracer la ligne le long de chaque bord.

Tracé d'une ligne:

Il arrive de tracer des lignes irrégulières, même avec une règle, si vous tenez mal la plume, le stylo à bille ou le crayon. La pointe du crayon doit être perpendiculaire au papier. Mais avec une plume, vous ferez très attention car l'encre risque de couler et de tacher. Il faut dans ce cas retourner la règle de manière que la face biseautée soit contre le papier, et tenir la plume perpendiculaire au papier en l'appuyant au bord de la règle.
