L'espace en perspective
Ce chapitre traite de l'espacement et de la répartition des objets dans les dessins en perspective. Ces instructions vous seront utiles en maintes occasions, par exemple pour le dessin d'une série de livres sur une étagère ou d'une rangée d'arbres dans une rue.

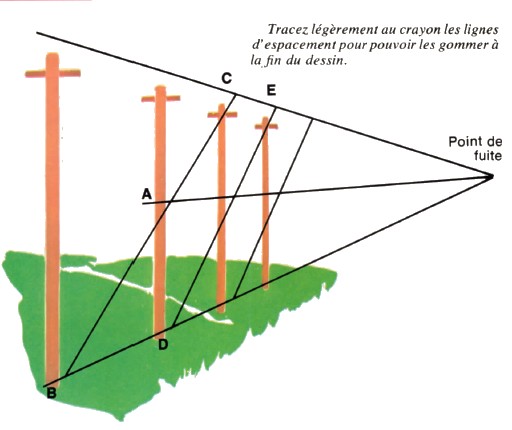

 Espacement des objetsLa fig. 1 représente une rangée de poteaux télégraphiques le long d'une route. L'espace entre chaque poteau diminue au fur et à mesure qu'ils s'éloignent dans le lointain. Ils donnent ainsi l'impression d'être régulièrement espacés comme ils le sont effectivement dans la réalité. Cependant, pour produire un tel effet, on doit diminuer progressivement l'écart entre les poteaux, ce qui signifie que l'on dessine chaque nouveau poteau en le rapprochant davantage de celui qui le précède. On peut calculer avec exactitude quel doit être l'écart entre chaque poteau pour produire l'effet d'espacement régulier.En suivant la fig. 1, dessinez le premier poteau puis les lignes de perspective partant du haut et du bas de ce poteau et se croisant au point de fuite. Les lignes de perspective déterminent la hauteur des autres poteaux, et celle-ci diminue au fur et à mesure qu'ils s'éloignent dans le lointain. Déterminez l'emplacement du second poteau à un endroit quelconque puis dessinez-le. La distance entre le premier et le second poteau déterminera la distance entre chacun des autres poteaux. Tracez une ligne partant du milieu du second poteau (point A) jusqu'au point de fuite. Cette ligne passera par le milieu de chaque poteau dessiné entre les lignes de perspective. Tracez une ligne BC du bas du premier poteau à la ligne de perspective du haut et passant par le milieu du second poteau. Le point d'intersection de cette ligne avec la ligne de perspective détermine la position du haut du troisième poteau. Dessinez celui ci entre les lignes de perspective et parallèlement aux autres poteaux. Tracez une ligne du bas du troisième poteau (point D) à la ligne de perspective (point E) et passant par le milieu du troisième poteau. Le point d'intersection de cette ligne avec la ligne de perspective détermine la position du haut du quatrième poteau. Continuez ainsi à espacer les poteaux jusqu'au bout de la route, ou bien jusqu'à ce que vous atteigniez le point de fuite. Cette méthode d'espacement s'utilise efficacement pour dessiner un nombre quelconque d'objets similaires dans un espace donné. Répartition des formes:Lorsque l'on veut dessiner un objet un certain nombre de fois dans un espace donné ou bien diviser une forme en un nombre de sections spécifique, on emploie une méthode d'espacement différente. La fig. 2 représente une fenêtre à quatre vitres verticales. Sur le dessin, la largeur de chaque vitre diminue au fur et à mesure qu'elles s'éloignent vers l'arrière plan, et pourtant on a bien l'impression, comme pour les poteaux, que les quatre vitres sont de même dimension. Dessinez d'abord le contour de la fenêtre en perspective. Prolongez les lignes du haut et du bas de la fenêtre; leur point d'intersection représente le point de fuite. Divisez le côté gauche de la fenêtre en quatre sections horizontales égales; si vous voulez dessiner une fenêtre à cinq vitres, divisez le côté en cinq sections. Tracez des lignes de A, B et C au point de fuite. Tracez la diagonale de la fenêtre. Les points d'intersection de la diagonale avec les lignes A, B et C déterminent la position des trois verticales délimitant les vitres. Tracez les verticales parallèles aux côtés de la fenêtre.
|
