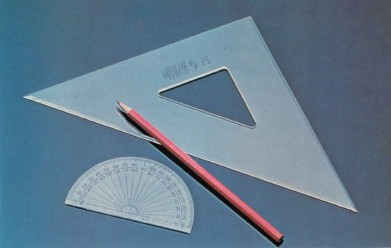

Équerres et rapporteurs
Rapporteur:Le rapporteur est un demi-cercle en plastique clair, gradué de 0 à 180°.Pour tracer une ligne partant du point A (fig. 1) et formant un angle de 35° avec la ligne AB, placez tout d'abord le rapporteur sur le point A de façon à ce que la ligne située à la base du rapporteur coïncide avec la ligne AB, et que le point A se trouve exactement au centre de cette ligne, c'est-à-dire au point de départ de la ligne indiquant 90°. Cherchez le point indiquant 35° sur le bord arrondi du rapporteur et reportez ce point X sur le papier (fig. 1).
Enlevez le rapporteur. Tracez une ligne partant de A et passant par X (fig. 2). Elle formera avec la ligne AB un angle de 35°. Cette méthode convient quel que soit l'angle que vous désirez tracer.
Utilisez toujours des crayons très pointus afin de tracer des angles avec un maximum de précision, car plus on prolonge les lignes, plus l'inexactitude augmente, de sorte que le dessin obtenu n`aurait aucune précision. On peut se servir d'un rapporteur pour tracer des angles droits, mais une équerre rend le travail beaucoup plus facile et rapide. Équerre:L`équerre est un triangle en bois, en métal ou encore plus souvent en plastique, comportant, à un coin, un angle droit. Les deux autres angles varient: sur certains, ils mesurent tous les deux 45°, et sur d'autres l'un est de 30°, le troisième de 60°.Pour tracer une ligne partant du point C et formant un angle droit avec la ligne CD (fig. 3), alignez tout d'abord un côté de l'angle droit de l'équerre avec la ligne CD de façon à ce que l'angle de 90° se situe en C (fig. 3).
Tracez une ligne le long de l'autre côté de l'angle droit de l'équerre; elle formera un angle de 90° avec la ligne CD (fig. 4).
Si vous désirez tracer une ligne plus longue que le côté de l'équerre, appliquez une règle bout à bout contre la pointe de l'équerre en alignant leurs bords; retirez l'équerre et prolongez la ligne en vous servant de la règle.
|
