24" Dobson - Herstellung der Optik

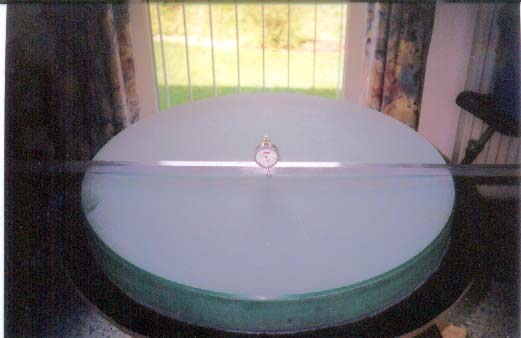

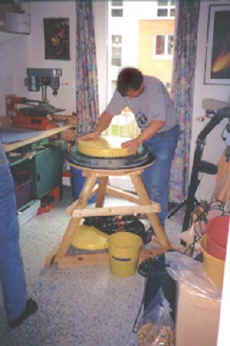

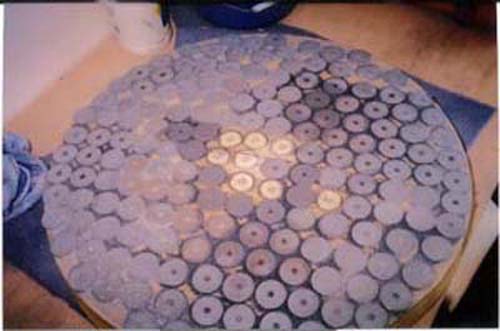

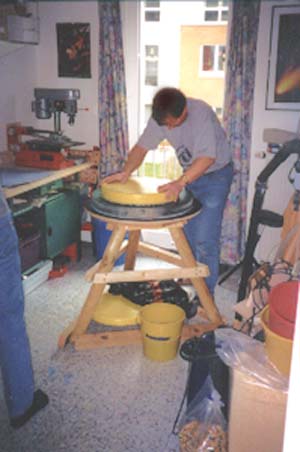

Das Schleifen:
Die Politur:
Beim Spiegelschleifen klappt selten alles auf Anhieb, und so sollte es auch bei der Politur sein. Zu Anfang sah es sogar ganz gut aus: Mit einem 18" Gipsstool und einer streifenförmigen Pechhaut ließ sich der Spiegel mit CERI 600 VO recht zügig polieren. Im Foucaulttest zeigte sich nach einer Stunde ein mäßiger Zentralberg und eine schmale abgesunkene Kante. Diese Fehler treten zu Anfang bei mir immer auf und ich kann nichts dagegen machen, keine Ahnung, warum das so ist. Aber man sollte sich um solche Dinge nicht allzu viel Gedanken machen. Die Regeln für große Spiegel lauten ja: erst einmal das Teil auspolieren und dann korrigieren. Nach knapp 16 Stunden, überwiegend mit W- und gelegentlichen unregelmäßigen Strichen, war die Politur geschafft. Der Spiegel wies noch einen kleinen Zentralberg auf. Ich konnte jedoch mit einem 16" Tool gleich in die Parabolisierung übergehen. Dann wurde ich jedoch leichtsinnig: Normalerweise achte ich darauf, dass es zu Beginn einer Polierrunde bei uns im Haus still ist. Nur so kann man hören, ob sich ein ungebetener Besucher zwischen Pechhaut und Glas eingeschlichen hat. Bei uns lief jedoch zum fraglichen Zeitpunkt die Waschmaschine und ich hörte das Unheil daher nicht kommen. Als ich nach 30 Minuten Parabolisierungsstrichen die Pechhaut abzog, musste ich zur Kenntnis nehmen, dass der Spiegel total mit Kratzern übersäht war. Als Spiegelschleifer ist man es ja gewohnt Rückschläge einzustecken und sie auch seelisch zu verarbeiten. Aber das war in diesem Moment eindeutig zu viel. Da ich Ärger nicht runterschlucken kann, ließ ich meine Frustration augenblicklich an einem Aldiwecker aus.... Die Ursache für die Kratzer wurde auch schnell gefunden: Ein winziger Aluspan in der Pechhaut. Keine Ahnung, wie der da hingekommen ist.

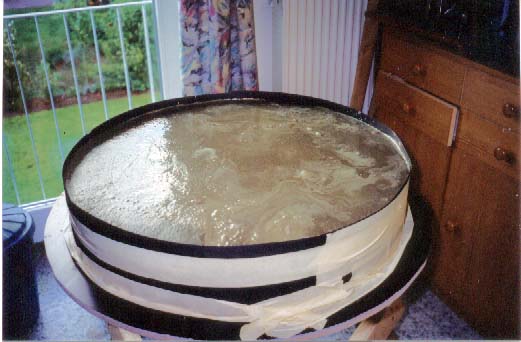

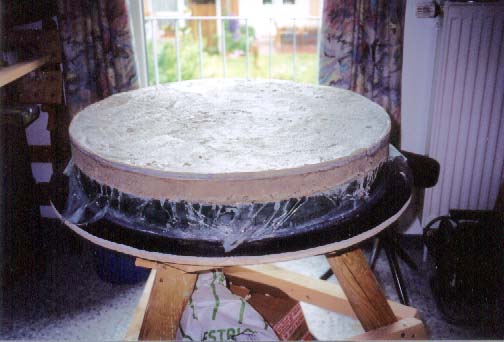

Also noch einmal Feinschliff mit Microgrit WCA. Nach einer Stunde waren die Kratzer ausgeschliffen. Beim zweiten Polierversuch kam das 24" Betontool von der Vorschlaghammeraktion zum Einsatz (32kg). Es wurde mit selbstklebende Polierpads beklebt (danke Eric). Mit dieser Brachialmethode war der Spiegel dann auch in 6 Stunden komplett auspoliert. Im Foucaulttest zeigte sich eine zerklüftete Oberfläche, ein Produkt der aggressiven Pads. Mit dem 18" Pechtool war die Oberfläche nach 1,5 Stunden jedoch wieder schön glatt. Der Spiegel war nahezu sphärisch, so dass ich gleich mit der Parabolisierung weitermachen konnte. Nach einer Stunde konnte ich dann auch schon einen leichten Parabelansatz feststellen. Eine Messung der Schnittweite, nur von der Mitte zum Rand, ergab einen Wellenfrontfehler von 2 Lambda.
Noch ein paar Worte zur Messstrecke: Der Spiegel wird zum Testen in eine Holz/Styroporfassung, direkt neben dem Schleifständer, gehoben. Wenn ich poliere kommt diese Fassung natürlich weg, aber die genaue Position ist auf dem Boden markiert. Die Messsrecke geht über Bastelzimmer, Flur und Bad, wo ich dann zwischen Badewanne und Regal eingezwängt hinter dem Foucaultester hocke. Dazu muss ich noch sagen, dass ich eine sehr verständnisvolle Familie habe. Nur meine Töchter verdrehen gelegentlich mal die Augen, aber das ist bei pubertierenden Mädchen wohl normal. Thermische Probleme kann ich vermeiden, wenn alle Fenster im Haus geschlossen sind und die Heizung runtergedreht wird. Mit der Parabolisierung ging es dann recht zögerlich voran. Mit dem 16" Tool ließ sich die Mitte offenbar nicht weiter vertiefen. Der Spiegel war jetzt in 8 Messzonen unterteilt. Nach 3 Stunden betrug der Wellenfrontfehler immer noch 1,5 Lambda. Ich wechselte darauf hin zu einem 10" Tool. Damit konnte ich dann die Kurve nach zwei Stunden kontrolliert ins Ziel steuern. Als die Werte dann kontinuierlich bei Lambda 1/5 Unterkorrektur lagen wurde der Spiegel einfach für fertig erklärt. Jetzt noch weitermachen wäre zu riskant. Außerdem ist die Optik ja aus normalem Glas, da kann ein Hauch Unterkorrektur nicht schaden.

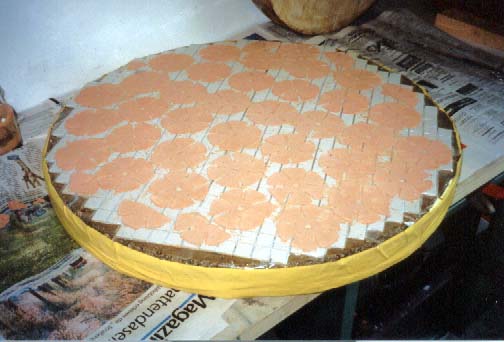

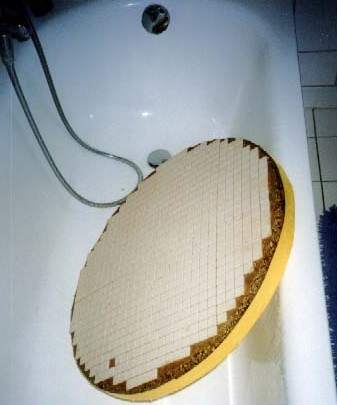

Das mit Polierpads beklebte 24" Fliesen Tool |
|

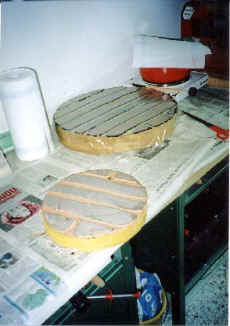

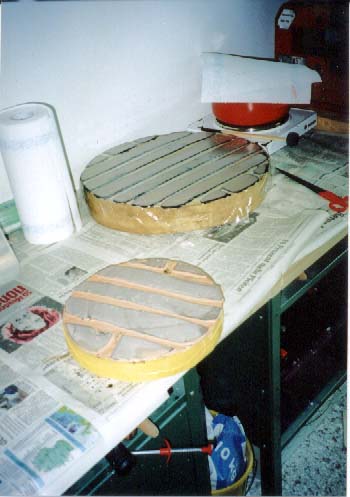

Das mit streifenförmiger Pechhaut belegte 16" und 10" Tool | |

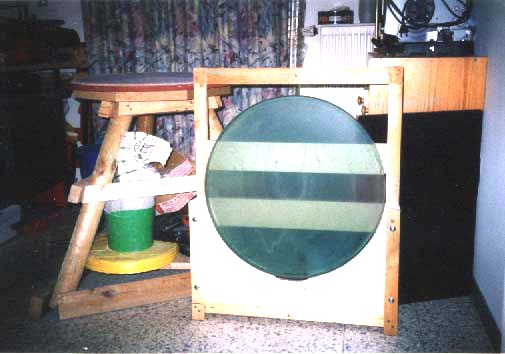

Der Prüfständer aus Holz / Styropor |
