CONSTRUCCIÓN DE UN TELESCOPIO REFLECTOR
En realidad, las instrucciones aplican para cualquier telescopio reflector, en el telescopio aquí descrito, se utiliza madera triplay de 3mm, debido al tamaño del telescopio que es relativamente pequeño, es posible utilizar madera sin que el peso de tubo óptico sea refutable.

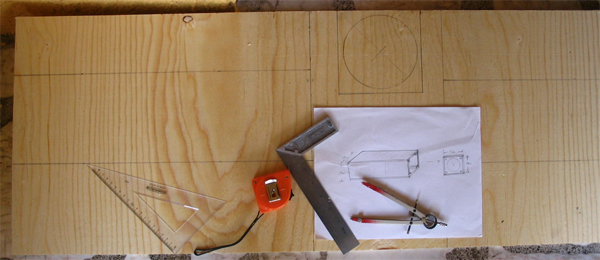

Una vez que se tenga el espejo primario, verificar que se conoce la distancia focal con una precisión de +- 1 cm. De lo contrario medirla con el reflejo del sol o con la prueba de Foucault. El largo del tubo debe ser igual espesor de la celda que portadora del espejo primario + espesor del espejo primario + distancia espejo diagonal+diámetro del espejo, ver detenidamente este diagrama . Considerar tambien que entre las paredes del tubo y el espejo primario debe existir un espacio libre de 2-3 cm para evitar el oscurecimiento en la orilla del campo visual. Tomando en cuenta los factores anteriores, hacer un bosquejo con acotaciones y comprar la madera necesaria.

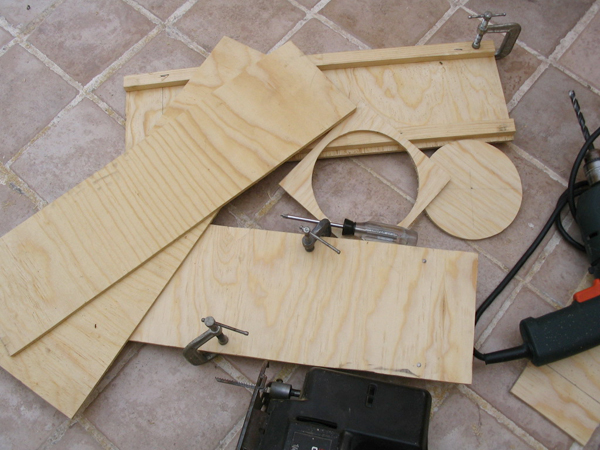

Realizar los cortes con una caladora, siempre cuidando cortes, de prefrencia a lo largo de las venas de la madera, para unir las partes es conveniente utilzar bastidores ya que la madera es muy delgada.Las caras del paralelepípedo puden ser pegadas a estos bastidores con simple resistol blanco

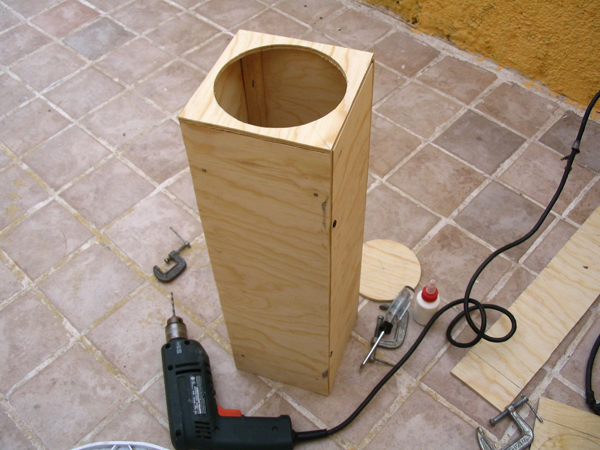

Con unos cuantos tornillos, se le puede dar más rigidez a la estrcutura

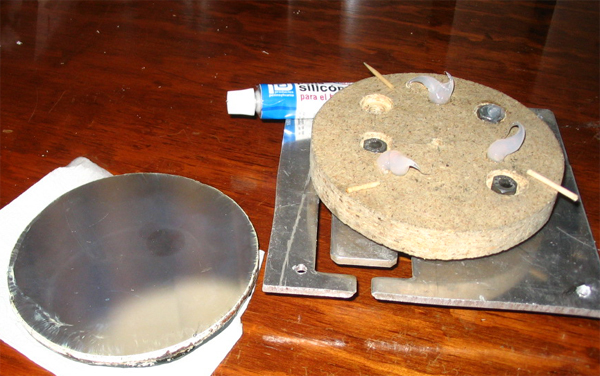

El espejo primario se coloca en un extremo de tubo óptico, montado en una celda, en este ejemplo la celda es de alumnio, pero puede ser de triplay, el propósito de la celda es dar soporte al espejo, tornillos y resortes que se utilizan para alinear el espejo primario con el espejo diagonal y ocular. Sobre la celda se colocan un poco de silicon y unos palillos para dejar un espacio vacío entre celda y espejo

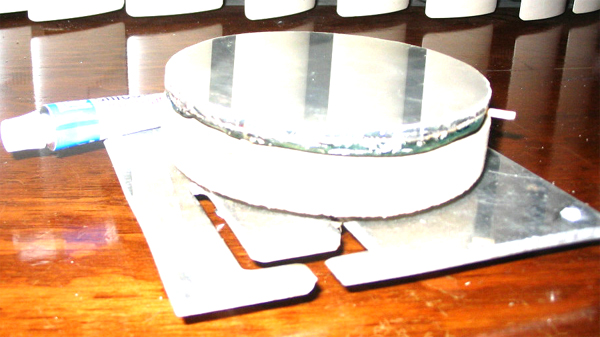

Se asienta el espejo y se deja reposar 24 horas, después de este tiempo se pueden retirar los palillos, y de esta forma tendremos nuestro espejo primario montado sobre su celda. La celda es atornillada al tubo óptico. Mediante tuercas mariposa movemos el espejo hasta que el reflejo de nuestro ojo a través del ocular coincida con el centro del espejo primario.

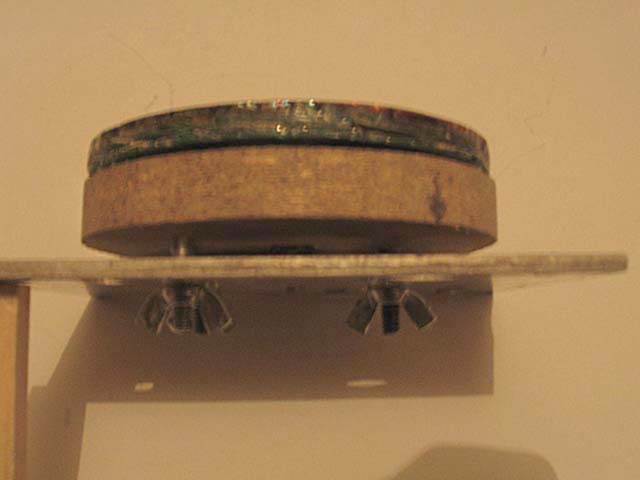

Detalle, de las tuercas mariposa y resorte al centro como pivote

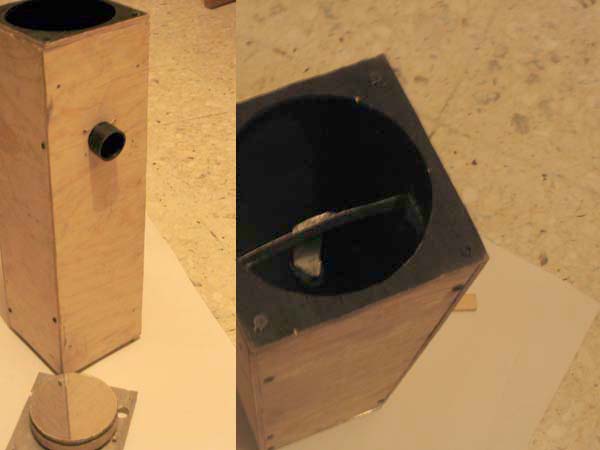

Detalle de un porta espejo secundario sencillo construido de sercha de aluminio que comunmente se utiliza en la fabricación de ventanas. Y listo, una vez ensamblado, debido a su corta distancia focal, se puede utilizar sin montura utilizando un ocular de 25 a 40 mm . O mejor , construir una montura tipo Dobson.
