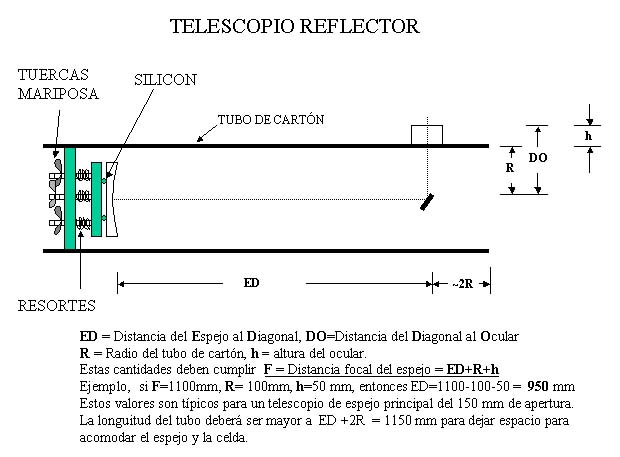

PARTES DE UN TELESCOPIO REFLECTOR

OBJETIVO. Es el espejo principal, se puede comprar o hacer<A REF= "pulido.html", su función es recolectar la la luz y reflejarla hacia el ocular. Este espejo puede ser esférico si es F/8 o F/10, ya que la diferencia con un Paraboloide es menor que ¼ Lambda donde lambda es la longitud de onda de luz verde aprox 540 nanómetros.!!!. aunque parezca increíble es posible obtener este grado de perfección con un poco de paciencia y sin equipo sofisticado.

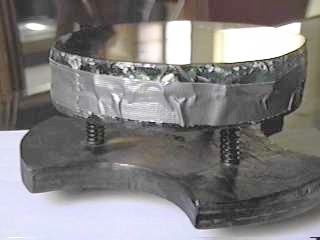

CELDA. Su función es proporcionar un soporte para el espejo principal y permitir hacer ajuste finos para alinear el espejo principal con las otras partes del telescopio. La alineación se efectua por medio de tres tuercas mariposa en la parte posterior de la celda.

ESPEJO SECUNDARIO O DIAGONAL. Espejo pequeño que se coloca frente al objetivo para desviar los rayos hacia un lado del telescopio donde la observación es mas cómoda y el observador no interfiere con los rayos que llegan al objetivo. Este espejo debe ser perfectamente plano, los errores en la superficie del plano no deben ser mayores a una fracción de la longuitud de onda de la luz, 1/10Lambda .

PORTA DIAGONAL. Su función mantener el espejo diagonal alineado con el espejo principal y con el ocular puede adaptarse un tira de aluminio o de madera delgada de 1-2 mm de espesor.

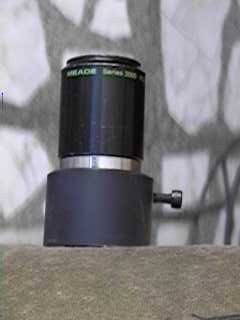

PORTA OCULAR . Su función es mantener en su lugar el ocular y permitir enfocar ya sea acercando o alejando el ocular. Se pueden adaptar porta oculares con conexiones de PVC de 1 ¼” .


TUBO. El tubo es el soporte para todas las partes,puede ser de PVC, de cartón, de madera. El diámetro del tubo debe ser una o dos pulgadas mayor que el diámetro del objetivo, con el fin de que el aire circule mas fácilmente, y de no obstruir el paso de la luz sobre todo en telescopios de F/4-F/6.

MIRILLA, FINDER.Su función es centrar de manera aproximada, los objetos a observar. Pueden ser un par de armellas alineadas con el eje del telescopio o bien un pequeño telescopio , o la mitad de algunos binoculares. Un vez que el objeto, Júpiter por ejemplo se centro de manera aproximada, se procede a centrar de manera mas precisa con el ocular de menor magnificación.

ESCALAS GRADUADAS. Sirven para orientar el telescopio utilizando las coordenadas celestes, montadas en los ejes de altura y de acimut, si la montura esta bien cuadrada, es decir los ejes anteriores a 90°, simples copias de un transportador dan muy buenos resultados .
