Desenhando os Astros Celestes
As antigas artes de observação visual e esboços de
forma científica dos detalhes vistos ainda continuam sendo bastante
úteis para Marte, para o Sol, para a Lua, Cometas e demais planetas
do Sistema Solar; e isso foi por muito tempo o forte dos astrônomos
amadores. Alguns projetos podem ser levados a cabo por astrônomos
amadores que além de interessantes podem ser produtivos a médio
e longo prazo e mesmo a curto prazo como no caso dos Cometas.
Constelações, nebulosas, aglomerados estelares e galáxias
também podem ser desenhados com grande riqueza de detalhes.
Para realizar um completo esboço cartográfico ou mapeamento
das características observáveis de Marte temos que realizar
nossas seções de observação sempre há
mesma hora pois que o planeta, de uma noite para outra, para uma mesma
hora de observação gira 9 graus, 9 x 40 dias = 360 graus.
Lembrando também que se o observador empregar filtros adequados,
poderá ver, entre outras coisas, os deslocamentos das tempestades
de areia, as nuvens de sua atmosfera, o encolhimento da calota polar.
A execução de esboços das características
marcianas faz com que percebemos com mais atenção os
detalhes e particularidades mais sutis, assim você na verdade vê
mais. Antes que uma obra de arte, estará fazendo um estudo científico
e portanto devemos ser o mais precisos e fiéis ao desenhar Marte ou
qualquer um dos planetas, a Lua, o Sol. Contudo, devemos lembrar que não
é tão fácil desenhar o planeta vermelho e com a Lua
essa tarefa se torna mais complicada. Claro que isso também exige
tempo, perseverança e paciência. Quanto mais tempo
observamos, mais treinados se tornam nossos olhos, para isso... Planeje
passar muito mais tempo de olho na ocular e certamente seus esforços
serão altamente recompensadores!
Claro que um telescópio com montagem equatorial motorizada seria o
ideal para se fazer esboços planetários, mas isso não
significa que se pode fazê-los usando qualquer outra montagem não
motorizada.
O material a ser utilizado para fazer esboços do planeta é
bem simples e barato. Papel sulfite branco, um compasso para fazer as
circunferências e régua graduada; lápis macio de
durezas variadas (por exemplo, os números 1 ou B, 2, 2B, 3 e 3B,
4B,5B, 6B); borracha macia ou miolo de pão; esfuminho que também
pode ser substituído por um cotonete ou algodão e até
mesmo pelos seus dedos (mas cuidado para nao borrar todo o papel);
estilete ou apontador para lápis; e a indispensável lanterna
recoberta com papel celofane vermelho ou similar.
O Desenho
Em linhas gerais, antes de tudo precisamos acostumar nossos olhos ao
escuro, esta adaptação leva cerca de meia hora. Mas, antes
disso, faça previamente um ou mais circunferências em papel
branco para esboços planetários.. Um diâmetro de 42
milímetros é o padrão usado pela Association of Lunar
and Planetary Observers (ALPO) - Associação de Observadores
Lunares e Planetários e também pela REA-Br. Se bem que também
podem ser usados círculos de 30 ou 50mm de diâmetro. Depois,
olhe a fase esperada do planeta. Lembre-se de começar seu desenho
pela região Oeste do astro (Marte por exemplo), pois são
eles os primeiros a desaparecem no limbo. Além disso, como os
telescópios invertem a imagem, as posições dos pontos
cardeais de Marte estarão invertidas com o Sul no topo. Ainda mais,
se seu instrumento também inverte a imagem na horizontal, se lembre
que a rotação de Marte se faz do West (Oeste) para Este
(Leste) da mesma maneira como faz a Terra. Se o planeta apresenta em fase,
a parte da circunfência que representa a parte não visível
do planeta, esta deve ser representada com linha tracejada.
Use um lápis macio (que pode ser qualquer um: B, 2B. 6B), afiado
para facilmente esboçar as marcas ou acidentes maiores e seja muito
cuidadoso para representar e localizar isso corretamente dentro do círculo.
Você pode alisar as marcas de lápis para obscurecer as
manchas escuras, esfregando com a ponta do dedo ou com o uso de esfuminho
(serve até mesmo um cotonete ou algodão).
Quanto às diversas tonalidades, os claros e escuros, utilizamos
sombreados sem muito rigor para reproduzir as diferentes tonalidades, que
é um processo referente às Cotas de Intensidade. Use a
extremidade de uma borracha ou então miolo de pão para
iluminar as áreas mais claras (ou onde há maior incidência
de luz na superfície do planeta). Para indicar uma mancha
particularmente luminosa, esboce com uma leve linha de contorno. Escreva o
horário em Tempo Universal (UT) e os minutos assim que as áreas
maiores sejam esboçadas, e só então adicione os
detalhes.
Finalmente, anote a data (também em UT), o telescópio,
ampliações, e cor de filtros usados, a qualidade do seeing,
seu nome, e toda a outra informação pertinente como local de
observação, coordenadas, algum fenômeno que tenha
ocorrido durante a observação (por exemplo, no caso de
marte, algum flare, surgimento de tempestades de poeira, surgimento de
nuvens), etc. No caso da Lua, recomenda-se desenhar pequenas porções
da superfície lunar com tantos detalhes quanto possíveis e
projeções de sombras e luz.
|

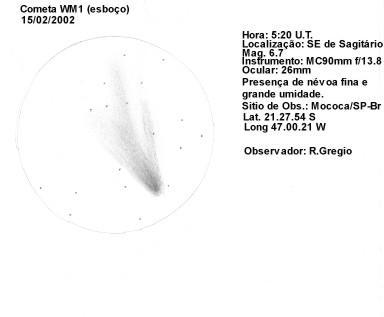

Para se desenhar cometas, existem algumas maneiras, uma delas é primeiro desenhar um círculo proporcional ao tamanho da abertura do instrumento. Posicionar o cometa no instrumento de forma a vê-lo totalmente, marcar as direções N, S, E e W nas boradas da circunferência e em seguida começar o desenho pelo núcleo, coma e depois a cauda ou as caudas (quando houver). Depois desenhamos as estrelas próximas a ele e tambem as mais distantes que estão visíveis através da ocular. Atente que as partes mais luminosas do cometa são desenhadas mais escuras e as mais tênues em tonalidades mais claras (como se fosse um negativo).Para visualizar o cometa por inteiro use oculares de grande campo (principalmente para cometas que tem longas caudas) e para observar detalhes use oculares que te dão maior ampliação. |
Se você distinguir alguma característica destacada, como por exemplo, jorros, fontes ou separação da cauda, faça esboços em separado dos detalhes e se puder, posteriormente junte tudo isso em um único desenho. Segundo os ensinamentos do Mestre Alexandre Amorim, o melhor mesmo é desenhar o cometa sobre a própria carta de busca. Não se esqueça de anotar dos dados como: nome do cometa, data e hora em UT, magnitude estimada e estrelas de referência, grau de condensação do núcelo, direção da cauda, condições de céu, sua localização, instrumento e ampliações utilizadas, etc.
Passos Básicos
Na execução de seus desenhos, principalmente do planeta Marte, é melhor seguir uma sucessão rígida de passos no registro das características marcianas para dar maior precisão e consistência em seus registros. A seguinte sucessão é recomendada:
1. Estando pronta a circunferência no diâmetro padrão descrito mais acima, desenhe primeiro as capas polares. Isto permite uma melhor precisão na colocação de outras características, e também nos dá a orientação básica de norte-sul.
2. Faca todos os detalhes proeminentes do centro do disco e use as maria (mares) como guias para detalhe pequeno e indistinto.
3. Desenho os detalhes da borda oriental, ou esquerdo (mostrado no esquema de referencia acima). lembrando que o Sul está ao topo porque os telescópios invertem a imagem, e é dessa forma que deve estar em todos os desenhos.
4. Esboce todos os detalhes da superfície e cuidadosamente procure nuvens, "canais", manchas luminosas, faichas e cinturões, e assim por diante.
5. Adicione detalhes vistos com o uso de filtros que não foram vistos sem eles, mas esteja seguro de que foram vistos quer com ou sem filtro.
Aderindo a estas ajudas de rotina você vai colocar as características
observadas nas suas posições formais, desde o norte, sul,
leste, e oeste. Afinal de contas os detalhes mais proeminentes foram
desenhados em suas posições aproximadas, e então
melhore os detalhes no desenho em relação às características
óbvias. Um bom esboço do planeta Marte normalmente vai
requerer uma hora inteira.
Você pode ter que esperar por momentos de boa estabilidade do ar
para discernir melhor os detalhes. No mais, estudar de antemão a
superfície do astro que esta sendo desenhado, latitude/longitude,
experiência em observação planetária são
fatores que aguçam nossa percepção e olhos nas
observações de detalhes e características mais sutis
vistas ao telescópio.
Filtros coloridos são uma ajuda importante para observação
planetária. Eles melhoram o delicado contraste das características
de Marte, da Lua, manchas solares, cometas, etc. Com o uso de filtros
vermelho e laranja as marcas na superfície de Marte melhoram em
muito.
