software AutoCAD® 2004 é uma ferramenta de projetos de padrão industrial para desenho e detalhamento em 2D, e para trabalhos em 3D. Oferece uma nova e melhorada funcionalidade que permite criar com velocidade, compartilhar com facilidade e administrar com eficiência.

O modelo que vamos apresentar nesta seção trata-se de uma engrenagem. Este elemento de máquinas encontra-se no manual do desenhista de máquinas – Protec, editora F. Provenza, capítulo 6, página 6-82. O meu entusiasmo para manter essas informações disponíveis neste site é devido às consultas e sugestões dos internautas que visitam as nossas páginas e enviam seu feedback.  E assim, poder também ajudar as pessoas a compreender melhor as ferramentas do AutoCAD, e portanto compartilhar melhor os meus conhecimentos.

Este exercício é fácil demais, mas para realiza-lo, presumimos que o desenhista tenha conhecimentos de AutoCAD 2D e de alguns comandos de modelagem de sólidos 3D, como REVOLVE, EXTRUDE, ROTATE3D, SLICE, SUBTRACT, 3DVIEW, SHADE, etc. Caso você encontre alguma dificuldade, consulte a nossa proposta para o curso de AutoCAD 2002. Bem, para inicializar o nosso projeto, desenhe as plantas técnicas conforme as ilustrações.

Primeiro vamos desenhar a vista frontal e o corte transversal da polia com as cotas de dimensionamento devidamente atribuídas. A criação destas vistas são bastante úteis para auxiliar a modelagem da polia em 3D, embora vamos utilizar apenas um perfil que vamos extrair do corte para revolucionar em torno de um eixo. Entretanto, o exercício aqui proposto é bastante simples, exigindo-se apenas um pouco de habilidade para criar os furos e o rasgo de chaveta. Gostaria de saber de você quais foram as dificuldades encontradas durante a execução do projeto, e a partir daí, a gente detalhar melhor os procedimentos.

1. Criação do perfil
2. Revolução do perfil em torno do eixo > comando REVOLVE
3. Visualização do modelo em 3D > comando 3D View
4. Visualização do plano XY
5. Criação dos furos da polia e extrusão > comando EXTRUDE,
6. Comando SUBTRACT para subtração de sólido para criação dos furos;
7. Comando CHAMFER e FILLET para suavizção das arestas;
8. Criação do rasgo da chaveta - Comando Extrude e Subtract;
9. Corte do sólido para visualização dos detalhes, comando SLICE;

1. Criação de círculos pela especificação do raio:

- Para criar círculos com a especificação do ponto de centro e o raio, utilizamos o comando CIRCLE na barra de ferramentas de criação de objetos DRAW e em seguida a opçao CENTER, RADIUS.

Figura 1 - Menu DRAW > Opção CIRCLE > Opção CENTER, RADIUS.

- Acione o comando CIRCLE na barra de ferramentas de criação de objetos DRAW ou digite C no prompt de comando e em seguida clique em qualquer lugar da área de desenho para especificar o ponto de centro [CENTER POINT]. Em seguida digite o valor do raio e em seguida ENTER para finalizar a criação do círculo.

Clique aqui para visualizar a Vista em detalhes da engrenagem e cotas de dimensionamento.

Command: CIRCLE
- Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: [especifique o centro]

- Specify radius of circle or [Diameter]: 9 [valor do raio]

Note: Utilize a ferramenta PAN, para deslocar a tela e as opções de ZOOM na barra de ferramentas STANDARD para visualizar os detalhes do projeto e facilitar o trabalho.


2. Criação de círculos pela especificação do diâmetro:

-  Para criar círculos com a especificação do ponto de centro e do diâmetro, utilizamos o comando CIRCLE na barra de ferramentas de criação de objetos DRAW e em seguida digite "D" no prompt de comando para criação de círculos pela especificação do diâmetro.

-  Acione o comando CIRCLE na barra de ferramentas de criação de objetos DRAW ou digite C no prompt de comando e em seguida clique em qualquer lugar da área de desenho para especificar o ponto de centro [CENTER POINT]. Em seguida digite "D" e em seguida ENTER. Depois digite o valor do diâmetro do círculo.

Command:CIRCLE
- Specify center point for circle or [3P/2P/Ttr (tan tan radius)]:
- Specify radius of circle or [Diameter] <78.0000>: D [digite "D" para especificar o diâmetro do círculo]

- Specify diameter of circle <156.0000>: 156 [valor do diâmetro]

Note: Após a conclusão do projeto, devemos salvar a vista plana [projeção ortogonal conforme figura 1] em um arquivo diferente, isto é, um arquivo para as vistas planas no plano do UCS atual, um para os perfis revolucionados, um para os sólidos sombreados e assim por diante. Também devemos trabalhar com as camadas [LAYERS] para criar objetos com propriedades individuais, como por exemplo, cor, tipo de linha, etc. Este procedimento facilita bastante o gerenciamento dos objetos no projeto.

3. Procedimentos para criação de sólidos [objetos 3D] a partir do projeto concluído:

- Para criar os sólidos 3D do conjunto, precisamos os perfis de revolução para cada peça do conjunto. Esses perfis serão revolucionados em torno de um eixo. O eixo é um objeto [linha] separado do perfil. Os perfis com as cotas de dimensionamento na ilustração, já estão prontos para a criação dos sólidos. Devemos, portanto, excluir as cotas, hachuras e outros objetos desnecessários.

Note: Este perfil deve estar totalmente fechado, isto é, todos os segmentos que o formam devem estar unidos. Podemos utilizar a ferramenta PEDIT de edição de polilinha na barra de ferramentas de edição de objetos MODIFY para unir os objetos que compoem cada perfil.

- Podemos editar as polilinhas simplesmente fachando os segmentos [CLOSE] e abrindos-os [OPEN] e movendo, adicionando e deletando os vértices individuais. Podemos distender a polilinha entre quaisquer dos dois vértices e trocar o tipo de linha para que apareça uma tracejada antes e após cada vértice.

- Podemos configurar uma espessura uniforme para a polilinha inteira ou controlar a espessura de cada segmento. Podemos também criar uma aproximação linear de uma spline a partir de uma polilinha.

- As polilinhas 2D e 3D, os retângulos e polígonos e malhas de polígonos 3D são todos variantes de polilinha e são editados da mesma maneira.

4. Edição de polilinhas [Comando PEDIT] e segmentos de retas  criados com o comando LINE

- Para editar a polilinha, acione o comando PEDIT na barra de ferramentas de edição de objetos MODIFY. Em seguida selecione o objeto [um segmento]. Depois ENTER para confirmar a seguinte interação: Do you want to turn it into one? "Y" [Quer transformar este objeto?].

- Digite uma opção: [Close/Join/Width/Edit vertex/Fit/Spline/Decurve/Ltype gen/Undo]: Digite J [JOIN] para unir os segmentos e em seguida ENTER para confirmar e retornar ao projeto para selecionar os objetos [segmentos] a ser unidos. Após selecionar todos os objetos que formam o perfil, tecle ENTER. ENTER novamente para abortar o comando.

Command: PEDIT
- Select polyline or [Multiple]:
Object selected is not a polylineDo you want to turn it into one? "Y"
[ENTER para confirmar o comando]
- Enter an option [Close/Join/Width/Edit vertex/Fit/Spline/Decurve/Ltype gen/Undo]: J
- [Digite "J" para unir os segmentos]
- Select objects: 1 foundSelect objects: 1 found, 2 total
- Select objects: 1 segments added to polyline


Figura 3- Perfil de revolução e vista em corte transversal.

5. Procedimentos para revolucionar os perfis [comando REVOLVE]

- Para revolucionar os perfis do conjunto, acionamos o comando REVOLVE. Para acessar o comando REVOLVE, selecone o menu DRAW e a opção SOLIDS, ou simplesmente digite REVOLVE no prompt de comando.

Figura 4- Menu DRAW > Opção SOLIDS > Opção REVOLVE.

- Em seguida selecionamos o perfil e ENTER. Depois digitamos no prompt "O" [Object] e ENTER e em seguida selecionamos o eixo de revolução. Teclamos ENTER novamente para finalizar a revolução de 360 graus, ou então, especificamos um novo ângulo de revolução, digitando o seu valor no prompt.

Command: REVOLVE
Current wire frame density:  ISOLINES=4
- Select objects: 1 found
- Select objects: ENTER
- Specify start point for axis of revolution or define axis by [Object/X (axis)/Y (axis)]: O
- Select an object: [clique no eixo de revolução]
- Specify angle of revolution <360>: [Digite o valor do ângulo de revolução ou ENTER para confirmar]

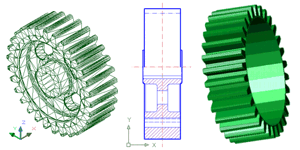

Figura 5 - Vista sobreada em detalhe e vista isomética da engrenagem.

6. Aplicação de sombreamento ao objeto [comando SHADE]:

- Para aplicar sombreamento ao sólido, no menu VIEW escolha a opção SHADE e em seguida a opção FLAT SHADED ou outra opção de sombreamento de sua preferência. As opções de sombreamento [SHADE] são as seguintes: Flat Shaded, Gouraud Shaded, Flat Shaded, Edges On, Gouraud Shaded, Edges On.

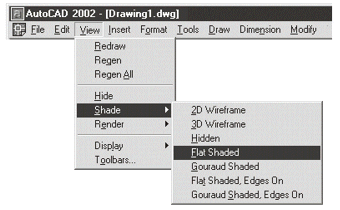

Figura 6 -  Menu VIEW > Opção SHADE > Opção FLAT SHADED.

7. Visualização isométrica da polia para correia plana:

- Para mudar a visualização para o ângulo isométrico [SW ISOMETRIC], acione o menu VIEW [Exibir], selecione a opção 3D VIEWS e em seguida a opçao SW ISOMETRIC.

8. Procedimentos para cortar os sólidos em duas partes:

- Para cortar um sólido em duas partes, no menu DRAW escolha a opção SOLIDS em seguida a opção SLICE. Em seguida selecione o sólido [os objetos] e confirme. Em seguida especifique o plano de corte. Neste caso, o plano escolhido foi o ZX. Em seguida tecle ENTER e especifique um ponto no plano ZX. Clique em um ponto do sólido neste plano, utilizando as ferramentas auxiliares de precisão [OSNAP]. Para manter os dois lados do sólidos após o corte, digite "B" [KEEP BOTH SIDES] no prompt de comando e ENTER para finalizar o corte.



Figura 7-  Menu DRAW > Opção SOLIDS > Opção SLICE.

Figura 8 - Vistas sombreadas da engrenagem e corte transversal.

- Para mudar a visualização para o ângulo isométrico [SW ISOMETRIC], acione o menu VIEW [Exibir], selecione a opção 3D VIEWS e em seguida a opçao SW ISOMETRIC. As opção de visualização 3D são as seguintes:

• SW, SouthWest [Sudoeste];
• SE, SouthEast   [Sudeste];
• NE, NorthEast   [Nordeste];
• >NW, NorthWest [Noroeste].

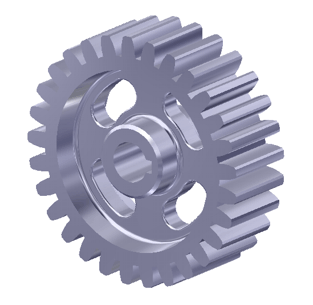

Figura 9 - Vista isométrica sombreada [Shaded] da engrenagem.

Maurijones de Albuquerque é analista de sistemas e professor de AutoCAD da ViewPoint, Assessoria e Implementações de Sistemas em Recife. Tel. [81] 3455-9720 - E-mail: [email protected]
