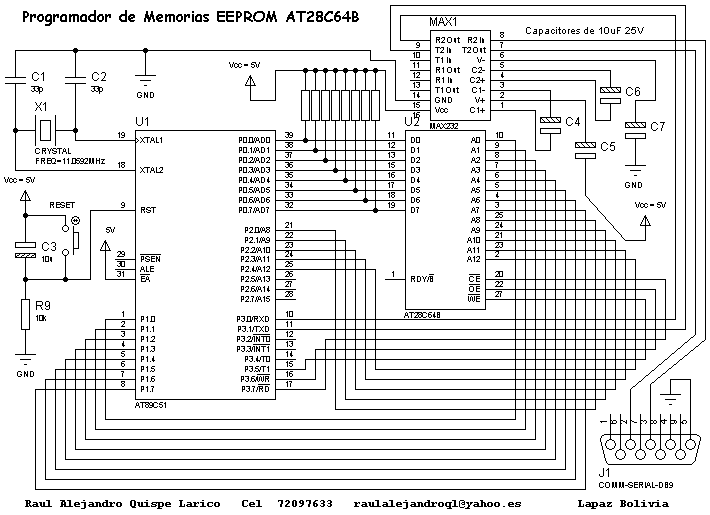

El Programador de Memoria EEPROM At28c64B es un simple programador, basado en un diseño conocido, utiliza un microcontrolador At89c51 puede ser también el AT89c52 es indiferente, el Cristal debe ser si o si de 11.0592Mhz pues a esa frecuencia se

ha calibrado a el microcontrolador para realizar la comunicación serial con la computadora, tanto el programa de la computadora como el programa para gravar en el microcontrolador puedes descargarlo de esta pagina

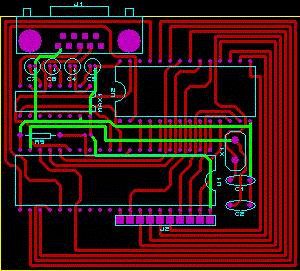

Aquí tienes las placas del circuito impreso esta hecho para una sola cara pero hay que puentear en la parte de arriba , no son muchos puentes así que tranquilo armarlo y además esta clarito como se debe hacer

Placa Completa

Circuito impreso

Arriba y los puentes

Aquí están las placas del circuito impreso que deseas armar a la izquierda esta el completo, con la parte de arriba como la de abajo mas el dibujo de los dispositivos y su sentido de orientación, en la derecha arriba la placa de la parte de debajo de los componentes, a la izquierda la imagen muestra la parte superior con estos 5 puentes así de simples (por si acaso las imágenes están a escala no es necesario ajustarlas de nuevo ni nada de eso)

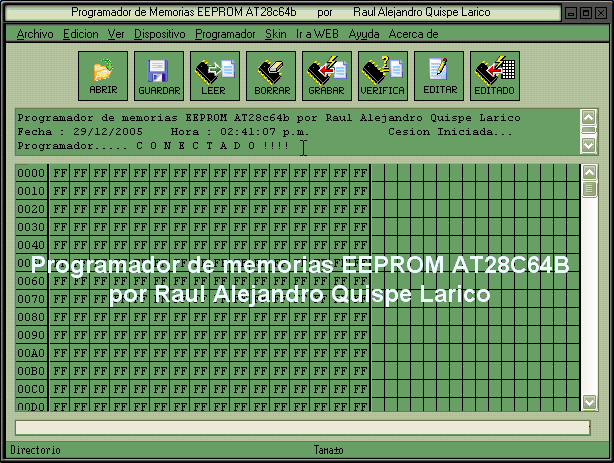

Aquí esta el Software del programador de memorias descárgalo para que puedas hacer la prueba en tu casita

Bueno cualquier comentario a mi pagina estaré gustoso de responder tus preguntas o dudas, puedes enviarme un correo electrónico a [email protected] y si eres de La Paz Bolivia puedes llamarme por teléfono al 72097633 , será un gusto atenderte, te recomiendo también accedas a la pagina principal donde encontraras un listado de programas que apuesto serán de tu agrado, recuerda que puedes publicar anuncios o proyectos con todos tus datos totalmente GRATIS!!! , será para mi un gusto serte de utilidad...
