溫度記錄器 製作實習
製作實習
製作COM1 數據線:
|

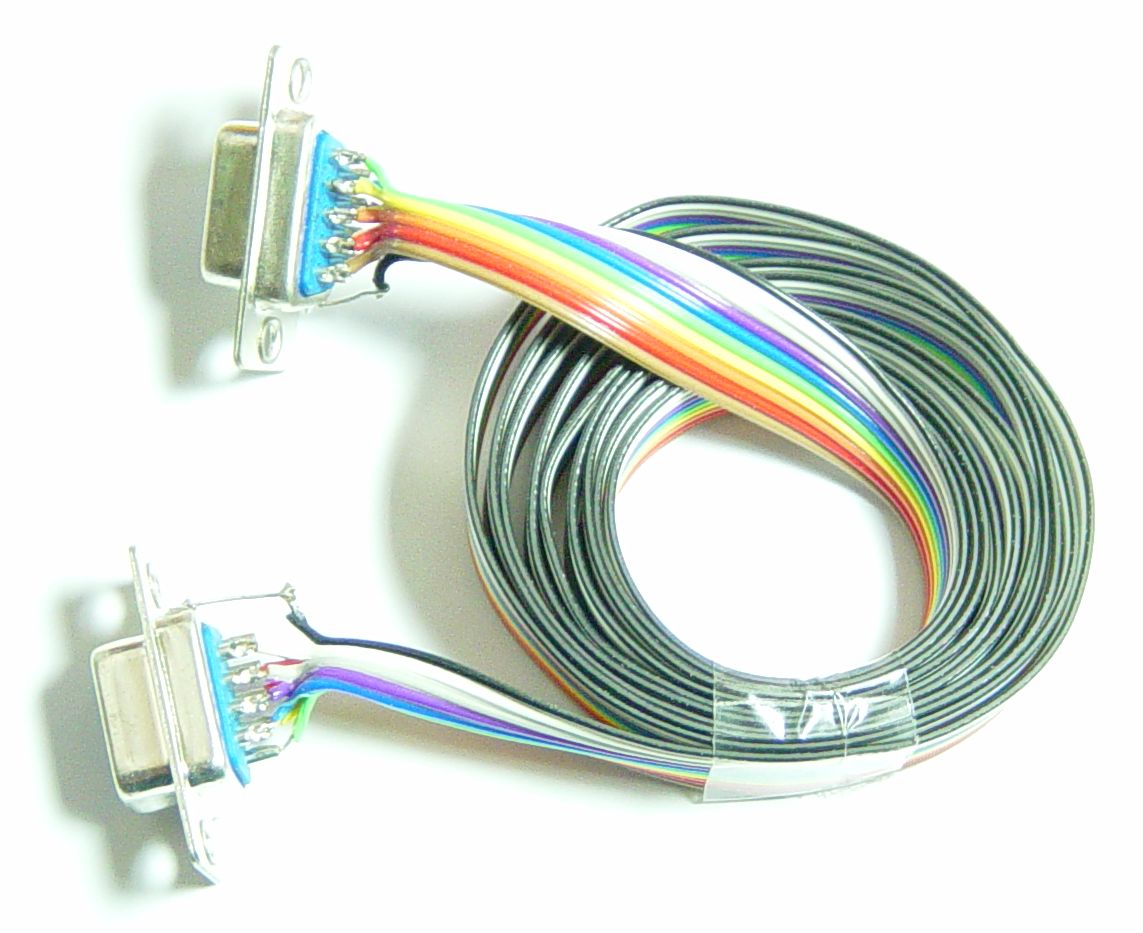

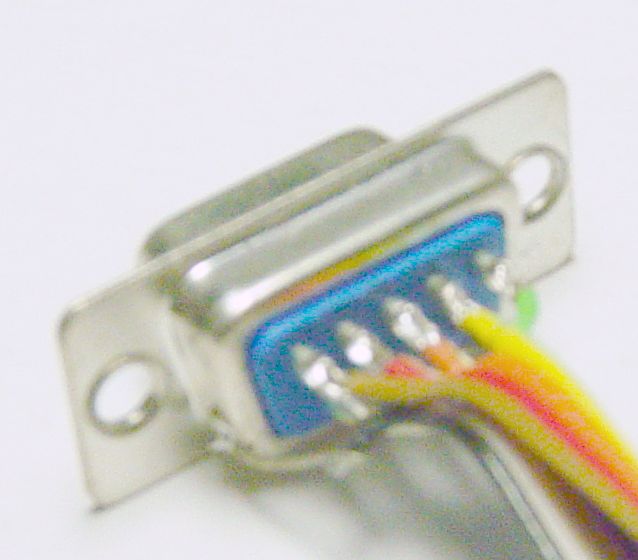

首先把彩虹線頭尾和DB9母插焊接，用最後的線和母插外殼焊接。
檢查頭尾插各腳位的顏色線是否相同。 |
主機製作
  |

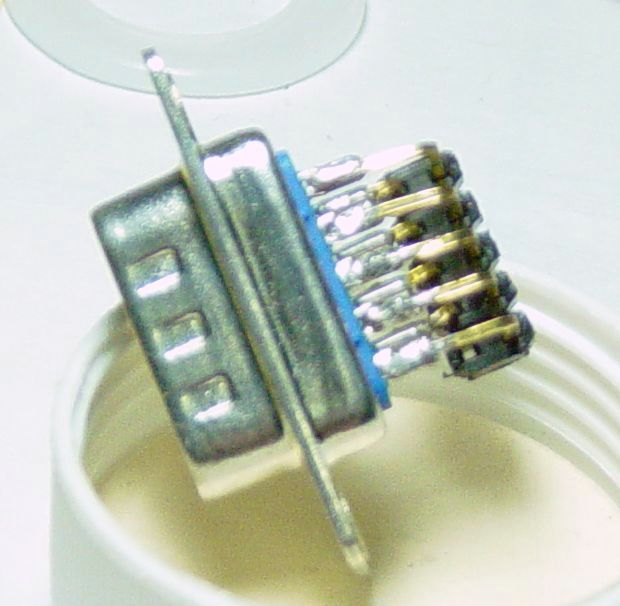

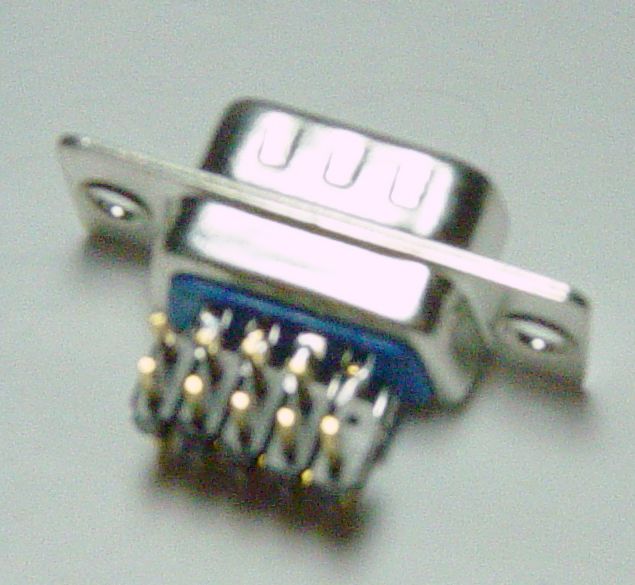

先用五節的直角形2x40 和DB公插焊接，剪去多出來接腳如圖所示。 |
|
因為線路非常簡單，可以用萬用電路板的角位組合起來減少面積，保留在角位的鑽孔方便日後加上鎖匙扣，掛在測溫處。(留意零件位置內零件排列) 如果需要，利用下列底板圖製作線路板。
|
|

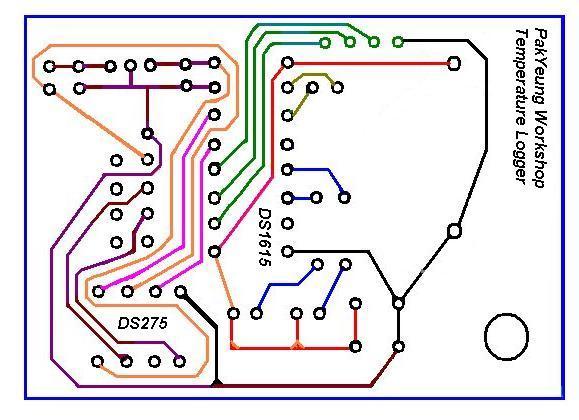

底板圖
零件位置圖
|
