溫度記錄器 線路圖及零件表

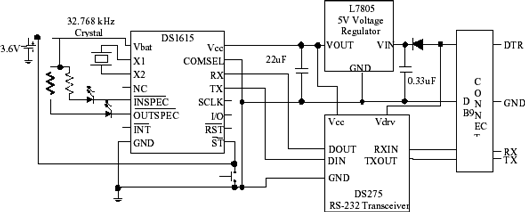

線路圖
零件圖 零件表
|
零件名稱 |
數量 |
說明 |

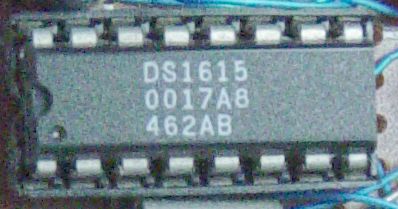

| DS1615
|
1 |
溫度記錄器 應用說明 PDF Format |
| DS275
|
1 | RS-232 交換器 應用說明 PDF Format |
| 78L05
|
1 | 5V穩壓器 TO-92形 |

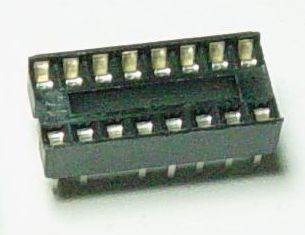

| IC座 16腳
|
1 | DIP形 |
| IC座
8腳
|
1 |
DIP形 |
| 32.768KHz石英
|
1 | 32.768KHz石英
(普通電子錶用石英) 3mmx8mm圓形 |

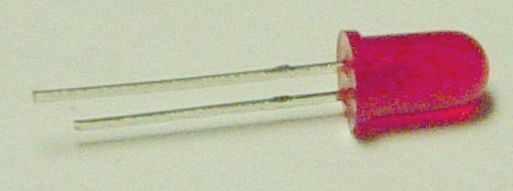

| 紅色
LED
|
1 | 3至5MM發光二極管 |

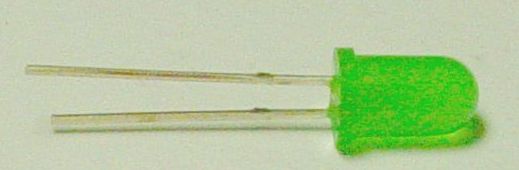

| 綠色
LED
|
1 | 3至5MM發光二極管 |
| ５1Ω
|
2 | 1/4W電阻器 |
| ０.３３μＦ
16Ｖ
|
1 | 電解質電容器 |
| 22μＦ
6.3Ｖ
|
1 | 電解質電容器 |

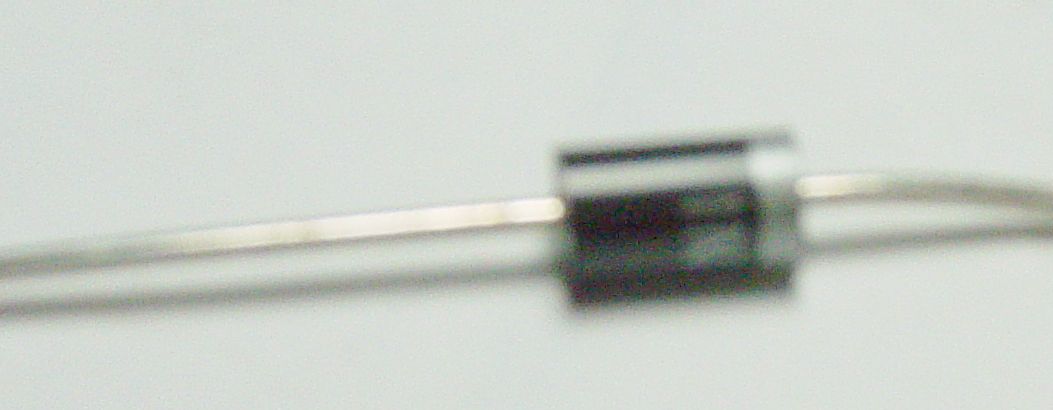

| 1N4001
|
1 | 50V 1A二極管 (可以用1N4006等二極管) |

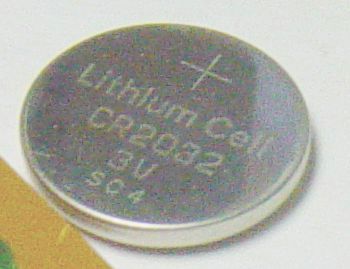

| 鈕形電池
|
1 | CR2032電池 |

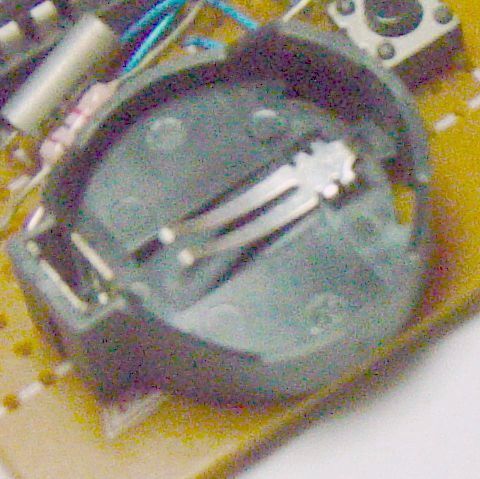

| 電池座
|
1 | CR2032用的電池座 |

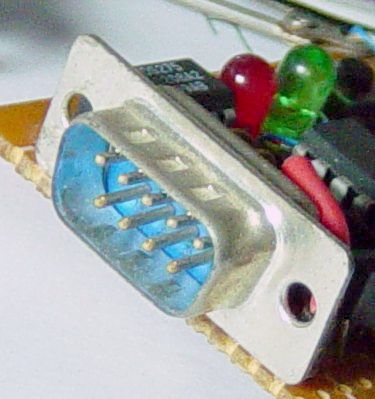

| 9PIN公插
|
1 | COM1 DB9M座 |
| 按鈕開關
|
1 | 小型四腳按鈕開關 |

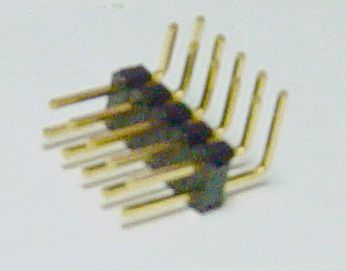

| 2X40
|
1 | 2x40 直角形 (只用五節) |

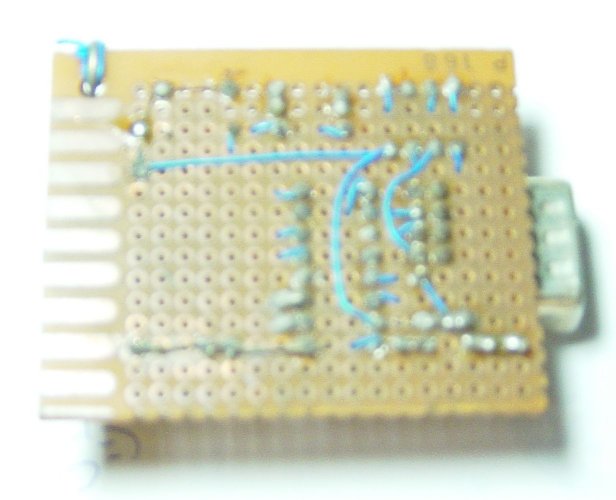

| 萬用電路板
|
1 | 只用萬用電路板面積約
18點 X 15點
保留角位鑽孔 |
COM1 數據線
|
零件名稱 |
數量 |
說明 |
|

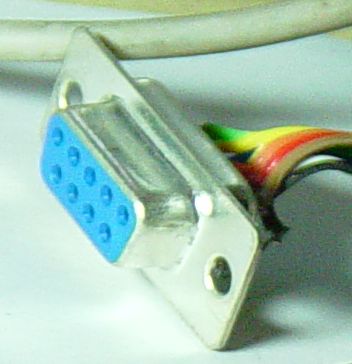

9PIN母插
|
2 |
COM1 DB9F形插座 |
|

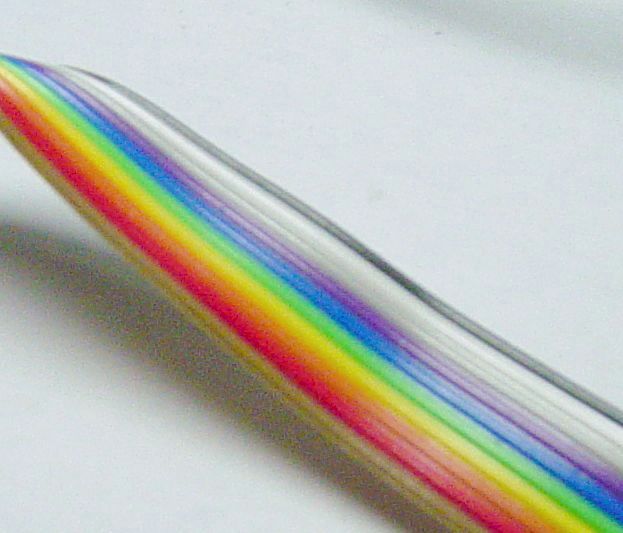

彩虹線
|
1至2碼 |
十條一組0.5mm彩虹線 |
 |
DB9公插腳位說明: |
| Pin 1 | Received Line Signal Detector (Data Carrier Detect) |
| Pin 2 | Received Data (RX) |
| Pin 3 | Transmit Data (TX) |
| Pin 4 | Data Terminal Ready (DTR) |
| Pin 5 | Signal Ground (GND) |
| Pin 6 | Data Set Ready |
| Pin 7 | Request To Send |
| Pin 8 | Clear To Send |
| Pin 9 | Ring Indicator |
