FUENTES DE ALIMENTACIÓN

1.0. INTRODUCCIÓN.

Los diodos son dispositivos electrónicos cuyo funcionamiento consiste en permitir el paso de la corriente en un sentido y oponerse en el opuesto. Vamos a ver una de las aplicaciones de los diodos gracias a esta característica. Las fuentes de alimentación son usadas para suministrar corriente eléctrica a nuestros aparatos electrónicos pero como parten de una corriente alterna es necesario transformarla a corriente continua. En este objetivo vamos a tener como grandes aliados a los diodos.

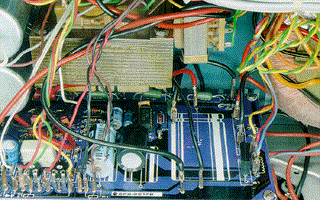

 La fuente de alimentación es a un dispositivo electrónico como los "alimentos" son a los seres humanos. Es evidente que cualquier equipo necesita de ella para funcionar. Si falla la fuente falla todo el equipo.

 La forma en que está disponible la energía eléctrica de nuestros hogares no es la adecuada para los aparatos que todos conocemos: televisores, lavadoras, frigoríficos, etc. Ya que la mayor parte de estos aparatos necesitan corriente continua para funcionar, mientras que de la que disponemos en nuestros enchufes, es de corriente alterna.

 Tenemos dos soluciones, la primera es usar pilas o baterías pero esto nos saldría muy caro; la segunda es transformar la corriente. De ahora en adelante nuestro objetivo va a consistir en transformar la corriente alterna en corriente continua.

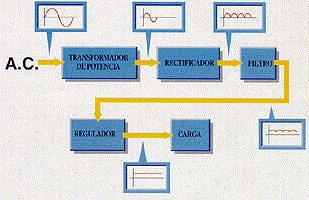

 El proceso se divide en distintas etapas bien diferenciadas, como puede verse en la ilustración correspondiente. La corriente eléctrica en "bruto" viene como corriente alterna y con tensión variable; sin embargo, tras atravesar la fuente de alimentación, obtenemos corriente continua con tensión constante... y esta es la que nos interesa pues es la que vamos a conectar a nuestros dispositivos.

 La primera etapa por la que va a tener que pasar la corriente va a ser por un transformador de potencia. Este no hace más que elevar la diferencia de potencial o disminuirla (depende del tipo de transformador), esto se traduce en una "elongación" de su gráfica.

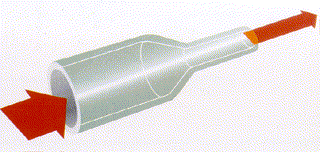

Con los transformadores podemos conseguir que la tensión aumente, igual que aumenta la presión del agua al estrecharse la manguera.

Siguiendo con la similitud entre la corriente y un chorro de agua, podemos imaginar el efecto de este primer paso, que es el transformador, como si a una manguera por la que está circulando agua la pisáramos. Veríamos que al disminuir el ancho de la manguera, seguiría saliendo la misma cantidad de agua, pero a mayor presión. Este ejemplo equivaldría a un transformador cuya función fuese la de aumentar la tensión. Por el contrario un transformador que disminuyese la tensión se podría comparar con una manguera en la que la mitad de ella tuviera una anchura, y la otra mitad tuviera una anchura mayor. El agua al pasar del trozo de manguera más estrecho al trozo más ancho sufriría un "frenazo" en su camino de un extremo de la manguera al otro. Así entraría a una presión y saldría a una presión menor.

El segundo paso para la corriente se conoce con el nombre de rectificador. La finalidad de éste, técnicamente hablando, se dice que es convertir la tensión y corriente alterna en tensión y corriente "unidireccionales". En nuestro ejemplo es bien sencillo darse cuenta de lo que esto significa; como hemos visto, la corriente alterna se puede equiparar al agua circulando ahora en este sentido... ahora en el contrario... y así sucesivamente. Pues un rectrificador no sería más que una válvula de seguridad.

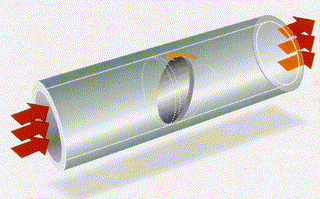

El rectificador va a permitir el paso de corriente en un solo sentido.

Como muestra la ilustración correspondiente donde se permite al agua circular única y exclusivamente en un sentido pero no en el contrario. Así pues, la polaridad de la tensión que salga del rectificador va a ser siempre la misma y por tanto, a partir de aquí, ya tenemos corriente continua. Sin embargo la tensión de que disponemos todavía no es la adecuada ya que, a pesar de no hacerse negativa, todavía sigue oscilando entre cero, un máximo... y de nuevo cero.

En el siguiente paso, el filtro, va a ser el encargado de "apaciguar" estas oscilaciones de la tensión consiguiendo una tensión con unas oscilaciones bastante menores. De nuevo podríamos imaginar una manguera que tuviese un trozo ancho y a continuación otro estrecho y así de principio a fin; algo similar a una "ristra de chorizos". El agua circularía oscilando constantemente su presión, siendo esta mayor en los trozos estrechos y menor en los anchos, pues bien, nuestro filtro sería "algo" que alisaría esas rugosidades de la manguera consiguiendo que el agua no sufriera tan grandes cambios de presión y fluyera de una forma más continua.

Por último, podemos encontrarnos, aunque no siempre se utiliza, un regulador. La finalidad de dicho dispositivo no es otra que atenuar más si cabe esas pequeñas variaciones de tensión que todavía se producen, proporcionando una tensión constante entre los bornes. En nuestro ejemplo es como si por fin dispusiéramos de una manguera lisa y uniforme a través de la cual circula una corriente de agua constante sin sufrir ningún tipo de variación en su presión ni en su caudal.
