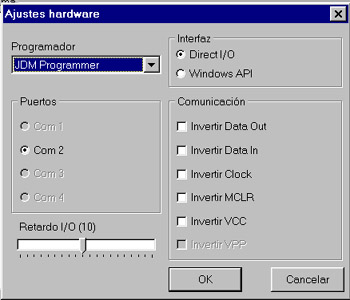

• 1 - F3   Para configurar el Hard, selecionar el puerto COM , seleccionar en programmer el tipo "JDM" , poner "Direct I/O" en interface, y las casillas "Communication" des-activadas. Para el retardo, en su página recomienda 4, con 10 me ha funcionado para el PIC, y con el truco para la eeprom, sin problemas.

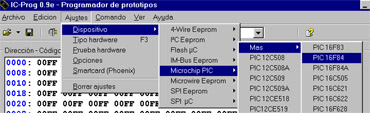

• 2 - Seleccionamos el dispositivo, empezando por el más fácil el PIC 14F84. Settings, device, Microchip PIC, more, PIC 16F84.




• 3 - Pulsas F8 y lees el PIC. En mi equipo, despues de hacer esto te configura directamente el "Oscilador" a XT y todos los "Fuses" los pone en OFF. De esta forma puedes comprobar que todo va bien. Si tienes algún problema, pasate por la sección de Solución a errores.


• 4 - Ahora toca grabar algo. Las ventanas que aparecen son totalmente editables asi que edita las posiciones a tu gusto. También puedes tomar los datos de un fichero tipo HEX, que cumpla la norma Intel HEX8M.
  Pulsa Ctrl+O, para abrir un fichero HEX.


• 5 - Pulsa F5 para grabar. Y todo habra ido bien.

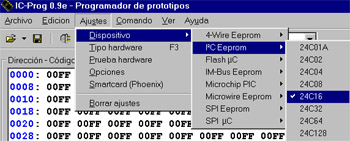

• 6 - Para la eeprom , realiza el punto 2, seleccionando, 24C16 y realiza el punto 4 con los datos que tu desees.
