| Construindo
um Globo
1. Usando uma fita métrica, meça a circunferência de uma bola, na altura do meio, como se fosse a linha do "Equador" 2. Numa folha grande de papel desenhe um retângulo que tenha a mesma medida da circunferência da bola (a largura da folha). A altura deste retângulo de papel deve ter a metade da circunferência da bola. Desenhe uma linha do Equador na metade da folha, dividindo-a em duas partes iguais. 3. Recorte o retângulo de papel. 4. Coloque o retângulo de papel na sua frente horizontalmente.
Dobre-o pela metade três vezes. Desdobre a folha de papel e
você encontrará oito partes iguais. Faça uma linha
dividindo cada parte. Meça o limite superior da primeira
5. Encontre o ponto médio entre A e B da seguinte maneira: Coloque a ponta seca do compasso em A. Abra o compasso até ficar próximo de B e desenhe um semicírculo. Mantendo a mesma abertura, coloque a ponta seca do compasso em B e faça um segundo semicírculo. Os dois semicírculos devem se cortar em dois pontos. Desenhe uma linha reta ligando os dois pontos onde os semicírculos se tocam, e prolongue a linha até onde ela vai cortar a linha do "Equador". Marque este ponto como "C". A linha de A até C é o raio dos "gomos". 6. Cole um papel extra nas duas extremidades da folha do papel original.
(Estas partes extras de papel devem ser da mesma largura da folha original).
Aumente a linha do Equador no papel extra o necessário para continuar
traçando os "gomos". Isto permitirá colocar a ponta seca
do compasso na linha do Equador para traçar todos os "gomos".

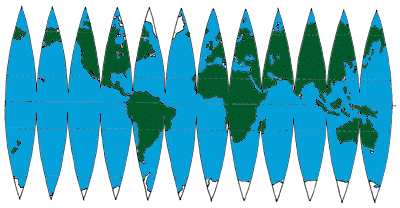

7. Coloque o compasso na linha do meio dos "gomos" (a distância de "A" a "C"). Coloque o lápis do compasso em "A" e a ponta seca do compasso em "C". Desenhe um arco de "A" até o topo do retângulo da folha de papel. Mantendo a mesma abertura das pontas do compasso, coloque o lápis na metade do limite superior da próxima divisão e coloque a ponta seca do compasso no Equador. Trace outro arco como você havia feito antes. Continue fazendo o mesmo em cada uma das oito partes. Vire a folha de papel de cabeça para baixo e repita a mesma coisa para desenhar os arcos de modo a traçar os "gomos" completos. Descole a parte extra de papel do retângulo da folha de papel. 8. Faça uma malha de linhas verticais e horizontais (como se fossem os paralelos e os meridianos) para transferir para o mapa os retângulos, seguindo os seguintes passos: Dobre o retângulo de papel como você fez no item 3. Dobre uma vez mais na mesma direção. Desdobre o retângulo, e coloque-o na sua frente horizontalmente. Dobre-o pela metade, por 3 vezes. Desdobre-o novamente. O retângulo deve estar dividido em 16 partes no sentido do comprimento e em 8 partes no sentido da largura. Recorte os "gomos" sem separá-los entre si. Transponha o mapa para os seus "gomos" usando a malha do diagrama e a malha da (dobraduras) dos "gomos" como uma referência.
10. Cole cada "gomo" na superfície da bola de modo que eles se unam formando os pólos Norte e Sul.
Faça um Globo com uma Laranja Para demonstrar a dificuldade de se transformar uma superfície esférica numa superfície plana, faça um mapa com a casca de uma laranja. Tente descascá-la cm uma faca numa tira só. Faça uma projeção plana na superfície da laranja esticando sobre uma superfície a tira da casca. Ela se parece com os "gomos" do globo de papel ? Materiais: folha de papel, uma bola (pode ser de futebol ou de isopor), cola, fita adesiva, régua, fita métrica, compasso e lápis.
|
