Introducción
Sección I: INTRODUCCION A REDES WAN
Contenido:
1. Topología de Redes WAN
2. Líneas Dedicadas y Líneas Conmutadas
3. Redes Públicas
4. Redes Privadas
5. Líneas Analógicas
6. Líneas Digitales
Cuando se usa una subred punto a punto, una consideración de diseño importante es la topología de interconexión del enrutador. La figura 1.1 muestra algunas posibles topologías. Las redes WAN típicamente tienen topologías irregulares.

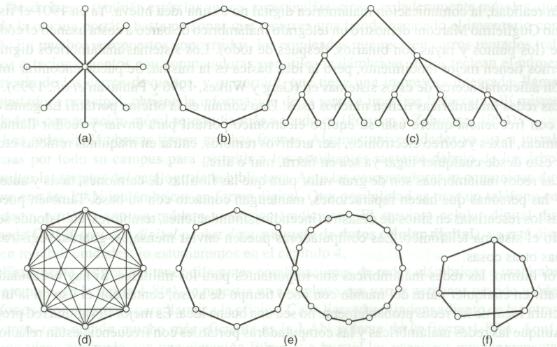

Figura 1.1: Posibles topologías para una subred punto a punto. (a) Estrella. (b) Anillo. (c) Arbol. (d) Completa. (e) Intersección de anillos. (f) Irregular.
Una posibilidad para una WAN es un sistema de satélite o de radio en tierra. Cada enrutador tiene una antena por medio de la cual puede enviar y recibir. Todos los enrutadores pueden oír las salidas enviadas desde el satélite y en algunos casos pueden oír también la transmisión ascendente de los otros enrutadores hacia el satélite. Algunas veces los enrutadores están conectados a una subred punto a punto de gran tamaño, y únicamente algunos de ellos tienen una antena de satélite. Por su naturaleza las redes de satélite son de difusión y son más útiles cuando la propiedad de difusión es importante.
Figura 2.13: Red de Area Amplia (WAN).

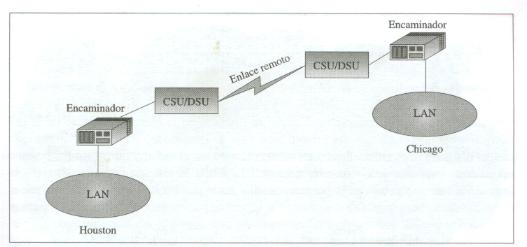

En la figura 1.2 se muestra una WAN típica junto con el equipo requerido para las conexiones. Un enrutador envía el tráfico desde la red local, a través de la conexión de área extensa, hacia el destino remoto. El enrutador puede estar conectado tanto a una línea analógica como a una línea digital.
En este tipo de conexión, los enrutadores
se conectan a las líneas analógicas a través de módem
o a líneas digitales a través de Unidades de Servicio de
Canal/Unidades de Servicio de Datos (CSU/DSUs: Channel Service Unit/Data
Service Units). El tipo de servicio de transmisión determina
la clase de equipo que el área extensa necesita para su funcionamiento.
2. Líneas Dedicadas y Líneas Conmutadas
Las redes WAN pueden incluir tanto líneas dedicadas como líneas conmutadas.
Una línea dedicada es una conexión permanente entre dos puntos que normalmente se alquila por meses.
Un servicio de línea conmutada no requiere conexiones permanentes entre dos puntos fijos. En su lugar, permite a los usuarios establecer conexiones temporales entre múltiples puntos cuya duración corresponde a la de la transmisión de datos. Existen dos tipos de servicios conmutados: servicios de conmutación de circuitos, similares a los servicios utilizados en las llamadas telefónicas; y los servicios de conmutación de paquetes, que se ajustan mejor a la transmisión de datos.
Servicios de conmutación de circuitos
En una conexión de conmutación de circuitos se establece
un canal dedicado, denominado circuito, entre dos puntos por el tiempo
que dura la llamada. El circuito proporciona una cantidad fija de
ancho de banda durante la llamada y los usuarios sólo pagan por
esa cantidad de ancho de banda el tiempo que dura la llamada.
Las conexiones de conmutación de circuitos tienen dos serios inconvenientes. El primero es que debido a que el ancho de banda en estas conexiones es fijo, no manejan adecuadamente las avalanchas de tráfico, requiriendo frecuentes retransmisiones. El segundo inconveniente es que estos circuitos virtuales sólo tienen una ruta, sin caminos alternativos definidos. Por esta razón cuando una línea se cae, es necesario que un usuario intervenga reencamine el tráfico manualmente o se detiene la transmisión.
Servicios de conmutación de paquetes
Los servicios de conmutación de paquetes suprimen el concepto
de circuito virtual fijo. Los datos se transmiten paquete a paquete
a través del entramado de la red o nube, de manera que cada paquete
puede tomar un camino diferente a través de la red. Como no
existe un circuito virtual predefinido, la conmutación de paquetes
puede aumentar o disminuir el ancho de banda según sea necesario,
pudiendo manejar adecuadamente las avalanchas de paquetes de forma
adecuada. Los servicios de conmutación de paquetes son capaces
de enrutar los paquetes, evitando las líneas caídas o congestionadas,
debido a los múltiples caminos en la red.
Las redes públicas son los recursos de telecomunicación de área extensa pertenecientes a las operadoras y ofrecidos a los usuarios a través de suscripción.
Estas operadoras incluyen a:
- Compañías de servicios de comunicación local. Entre estas compañías tenemos a TELCOR.
- Compañías de servicios de comunicación a larga distancia. Una compañía de comunicación a larga distancia (IXC: Interexchange carriers) es un operador de telecomunicaciones que suministra servicios de larga distancia como AT&T, MCI y US SPRINT.
- Proveedores de servicios de valor añadido. Los proveedores de servicio de valor añadido (VACs: Value-added carriers) como CompuServe Information y GE Information Services, ofrecen con frecuencia, servicios de comunicación de área amplia como complemento a su verdadero negocio.
Una red privada es una red de comunicaciones privada construida, mantenida y controlada por la organización a la que sirve. Como mínimo una red privada requiere sus propios equipos de conmutación y de comunicaciones. Puede también, emplear sus propios servicios de comunicación o alquilar los servicios de una red pública o de otras redes privadas que hayan construido sus propias líneas de comunicaciones.
Aunque una red privada es extremadamente cara,
en compañías donde la seguridad es imperante así como
también lo es el control sobre el tráfico de datos, las líneas
privadas constituyen la única garantía de un alto nivel
de servicio. Además, en situaciones donde el tráfico
de datos entre dos puntos remotos excede de seis horas al día, emplear
una red privada puede ser más rentable que utilizar la red pública.
Las líneas analógicas son las típicas líneas
de voz desarrolladas inicialmente para llevar tráfico de voz. Este
tipo de líneas son parte del servicio telefónico tradicional,
por lo que se encuentran en cualquier lugar. Aunque el tráfico
de datos digitales no es compatible con las señales de portadora
analógica, se puede transmitir tráfico digital sobre líneas
analógicas utilizando un módem, el cual modula las señales
digitales sobre servicios de portadora analógica. La máxima
tasa de transferencia de tráfico digital posible sobre líneas
analógicas está en 43,000 bps.
Las líneas digitales están diseñadas para transportar tráfico de datos, que es digital por naturaleza. En vez de utilizar un módem para cargar datos sobre una señal portadora digital, utilizará un canal de servicio digital/unidad de servicio de datos (CSU/DSU), el cual únicamente proporciona una interfaz a la línea digital. Las líneas digitales pueden transmitir tráfico de datos a velocidades de hasta 45 Mbps y están disponibles tanto para servicios dedicados como conmutados.
