عوامل اختيار الطريقة المناسبة للتحلية :

أولا : نوعية مياه البحر ( تركيز الأملاح الذائبة الكلية) :

   تصل كمية الأملاح الكلية المذابة إلى درجات مختلفة فعلي سبيل المثال في مياه الخليج العربي تصل إلى حوالي 56000 جزء من المليون في الخبر كما أنها تتراوح ما بين 38000 إلى 43000 جزء من المليون في مياه البحر الأحمر بمدينه جده .

ثانياً : درجة حرارة مياه البحر والعوامل الطبية المؤثرة فيه :

   ويجب مراعاة ذلك عند تصميم المحطات حيث أن المحطة تعطي الإنتاج المطلوب عند درجة الحرارة المختارة للتصميم بحيث لو زادت أو انخفضت درجة الحرارة عن هذا المعدل فإن ذلك يؤثر على كمية المنتج بالزيادة أو النقصان أما العوامل الطبيعية المؤثرة فتشمل المد والجزر وعمق البحر وعند مأخذ المياه وتلوث البيئة.

ثالثاً : تكلفة وحدة المنتج من ماء وكهرباء :

   وذلك بمتابعة أحدث التطورات العالمية في مجال التحلية وتوليد الطاقة للوصول إلى أفضل الطرق من الناحية الاقتصادية من حيث التكلفة الرأسمالية وتكاليف التشغيل والصيانة .

وصف مبسط لمحطة تحلية :

   يبدأ دخول مياه البحر إلى مآخذ مياه البحر من خلال مصافي وذلك لمنع الشوائب من الدخول إلى مضخات مياه البحر التي تقوم بدورها بضخ مياه البحر إلى المبخرات . هذا ويتم حقن مياه البحر بمحلول هيبوكلوريد الصوديوم عند مآخذ مياه البحر أي قبل دخولها المبخرات وذلك لمعالجتها من المواد البيولوجية العالقة بها . ويتم تجهيز هذا المحلول في خزانات ومن ثم يتم حقنه خلال مضخات بمعدلات حسب الطلب .

   يوجد بمآخذ مياه البحر لوحات توزيع القوى الكهربائية التي تغذي المضخات وغيرها بالكهرباء ، كما يوجد أيضا أجهزة القياس والتحكم اللازمة لهذه المعدات . هذا ويتم انتقال مياه البحر بعد ذلك إلى المبخرات والتي تتكون من عدة مراجل يتم خلالها تبخير مياه البحر ومن ثم تكثيفها وتجميعها .

   وبالنظر إلى ما يحدث للعمليات المتتابعة المياه لحظة دخولها المبخرات وحتى الحصول على المياه العذبة نجد أنه يتم إضافة بعض الكيماويات منها ( البولي فوسفات ) إلى مياه البحر قبل دخولها المبخرات وذلك لمنع الترسبات (القشور SCALES ) داخل أنابيب المكثفات والمبادلات الحرارية كما نجد أن مياه البحر هذه تمرر على أجهزة تسمى بنوازع الهواء وذلك للتخلص من الغازات المذابة بمياه البحر كما يتم تسخين مياه البحر بواسطة مبادلات حرارية تعمل بالبخار وتسمى ( مسخنات المياه المالحة ) . هذا ويلزم للمبخرات أنواع متعددة من المضخات منها ما يلزم لتدوير الماء الملحي داخل المبخرات ومنها ما يلزم لتصريف الرجيع الملحي إلى قناة الصرف ومنها ما يلزم لضخ الماء المنتج إلى محطة المعالجة الكيماوية . شكل ( 1 )

   هذا وبعد ضخ الماء المنتج إلى محطة الكيماوية والتي يتم فيها معالجة المياه المنتجة بالمواد المختلفة مثل الكلور وثاني أكسيد الكربون والجير حتى يصبح حســب المواصفات المطلوبة عالمياً يتم نقله من محطة المعالجة الكيماوية إلى الخزانــات الكبيرة التي تمـد الشبكـة بالمـاء الصالـح للشـرب.

 إنتاج الطاقة الكهربائية في محطات التحلية:

   عادة ما يتم استغلال جزء من البخار المنتج من محطات التحلية في عملية إنتاج الطاقة الكهربائية لتغذية احتياجات محطة التحلية والمجمع السكني ومحطات الضخ وعليه يتم تصدير باقي الطاقة المنتجة من هذه المحطة إلى الشبكة الكهربائية .

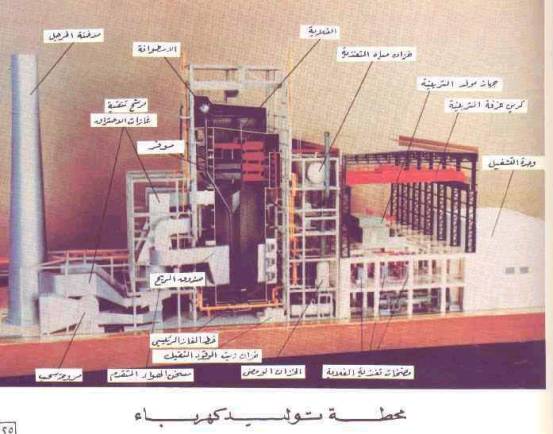

   وبالنظر إلى محطة توليد الكهرباء نجد أنها تتكون أساساً من مجموعة من الغلايات تقوم بتحميص البخار المنتج من محطة التحلية والتوربينات البخارية الموصلــة بالمولدات التي تنتج الطاقة الكهربائية . هذا وتشتمل المحطة على بعض المعـدات المساعدة ومضخات وزانات وقود وأنظمة مكافحة الحريق وبطاريات كهربائية لإمداد الأجهزة الضرورية بالطاقة عند حدوث إي خلل بالشكة ، هذا بالإضافة إلى الحاسب الآلي الذي بواسطته يمكن السيطرة على جميع أجهـزة القيــاس والتحكم والمراقبة لكافة معدات المشروع .  شكل ( 2 )

   تحلية المياه تعني إنتاج مياه تصلح للاستهلاك الإنساني من مياه مالحة مثل / مياه البحار أو مياه عالية الملوحة.

درجات تركيز المواد الصلبة الذائبة لعدد من أنواع المياه:

تحلية ماء البحر:

   حوالي 97% من الماء الموجود على الأرض في المحيطات المالحة. وبسبب الحاجة إلى الماء تطلع الناس مليا عبر التاريخ إلى هذا المعين الذي لا ينضب. ويعتقد الناس حاليا أكثر من أي وقت مضى أن تحلية ماء المحيط ستفي وتواجه الاحتياج المتزايد للماء العذب.

   والملح الموجود في ماء البحر هو ملح المائدة الشائع. ويستطيع الإنسان أن يشرب بأمان الماء الذي يحتوي على أقل من 0,5 كجم من الملح في كل 100كجم من الماء. ويحتوي ماء البحر على سبعة أضعاف هذه الكمية من الملح. ولا شك أن الشخص الذي يشرب ماء البحر فقط سيموت؛ إذ أن الجفاف سيصيب خلايا جسمه أثناء محاولتها التخلص من كمية الملح الزائد. وكذلك فإن الناس لا يمكنهم استعمال ماء البحر في الزراعة أو الصناعة، لأن هذا الماء يقتل معظم المحاصيل، ويسبب صدأ الآلات والمعدات سريعا.

   عرف الناس طرقا عديدة لتحلية ماء البحر وهي:

أولا: تحلية المياه بطرق التقطير.

ثانيا: التحلية باستخدام طرق الأغشية.

ثالثا: تحلية المياه بطريقة البلورة أو التجميد.

أولا: تحلية المياه بطرق التقطير.

 الفكرة الأساسية: لعمليات التقطير تكمن في رفع درجة حرارة المياه المالحة إلى درجة الغليان وتكوين بخار الماء الذي يتم تكثيفه بعد ذلك إلى ماء ومن ثم معالجته ليكون ماء صالحا للشرب أو الري .

طرق التقطير : نذكر منها بعض الطرق المهمة :

1- التقطير العادي :

   يتم غلي الماء المالح في خزان ماء بدون ضغط . ويصعد بخار الماء إلى أعلى الخزان ويخرج عبر مسار موصل إلى المكثف الذي يقوم بتكثيف بخار الماء الذي يتحول إلى قطرات ماء يتم تجميعها في خزان الماء المقطر . وتستخدم هذه الطريقة في محطات التحلية ذات الطاقة الإنتاجية الصغيرة.

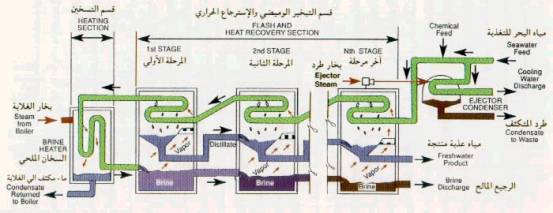

2- التقطير الومضي متعدد المراحل :

   اعتماداً على الحقيقة التي تقرر أن درجة غليان السوائل تتناسب طردياً مع الضغط الواقع عيها فكلما قل الضغط الواقع على السائل انخفضت درجة غليانه . وفي هذه الطريقة تمر مياه البحر بعد تسخينها إلى غرف متتالية ذات ضغط منخفض فتحول المياه إلى بخار ماء يتم تكثيفه على أسطح باردة ويجمع ويعالج بكميات صالحة للشرب . وتستخدم هذه الطريقة في محطات التحلية ذات الطاقة الإنتاجية الكبيرة (30000 متر مكعب أي حوالي 8 ملايين جلون مياه يوميا ) .

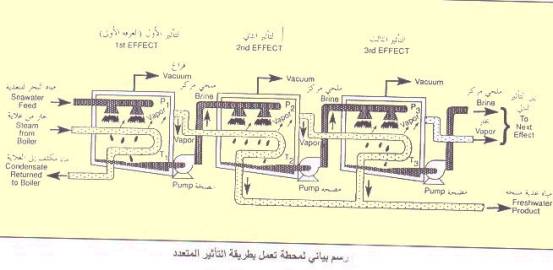

3- التقطير بمتعدد المراحل ( متعدد التأثير ):

   تقوم المقطرات المتعددة التأثيرات بالاستفادة من الأبخرة المتصاعدة من المبخر الأول للتكثف في المبخر الثاني . وعليه ، تستخدم حرارة التكثف في غلي ماء البحر في المبخر الثاني ، وبالتالي فإن المبخر الثاني يعمل كمكثف للأبخرة القادمة من المبخر الأول ،وتصبح هذه الأبخرة في المبخر الثاني مثل مهمة بخار التسخين في المبخر الأول. وبالمثل ، فإن المبخر الثالث يعمل كمكثف للمبخر الثاني وهكذا ويسمى كل مبخر في تلك السلسة بالتأثير.

4-التقطير باستخدام الطاقة الشمسية :

   تعتمد هذه الطريقة على الاستفادة من الطاقة الشمسية في تسخين مياه البحر حتى درجة التبخر ثم يتم تكثيفها على أسطح باردة وتجمع في مواسير .

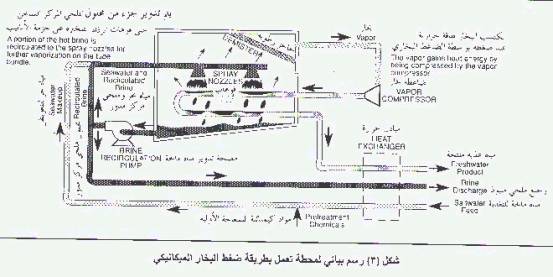

5-التقطير بطريقة البخار المضغوط :

   بينما تستخدم وحدات التقطير متعدد التأثير والتبخير الفجائي مصدر بخار خارجي للتسخين كمصدر أساسي للحرارة ، فإن التقطير بانضغاط البخار – والذي يختصر عادة إلى التقطير بالانضغاط – يستخدم بخاره الخاص كمصدر حراري بعدما يضغط هذا البخار . وفي هذه الطريقة ، يمكن الحصول على اقتصادية عالية للطاقة . ولكن ، من الضروري الحصول على الطاقة الميكانيكية باستخدام ضاغط أو أي شكل للطاقة المستفادة بأجهزة أخرى مثل ( ضاغط الطارد البخاري steam-ejector compressor). وبرغم اختلاف هذه العملية للتقطير عن العملية المثالية فأنه يلزم التنويه بأن مصادر حرارية كم هو الحال في عمليات التقطير الأخرى والتي نوقشت في الفصل الحالي.

   يسخن ماء البحر مبدئيا في مبادل حراري أنبوبي مستخدما كلا من الماء المالح والماء المطرود والماء العذب الخارج من الوحدة ثم يغلى ماء البحر داخل أنابيب المقطر . وتضغط الأبخرة ، ثم ترجع إلى المقطر حيث تتكثف خارج الأنابيب مما يوفر الحرارة اللازمة لعملية الغليان . وتسحب الغازات غير القابلة للتكثيف من حيز البخار والتكثيف بوساطة مضخة سحب أو طارد بخاري أيهما يلائم.

   ويعتبر الضاغط هو قلب وحدة التقطير. فإذا لم تضغط الأبخرة فإنه لا يمكنها التكثف على الأنابيب الحاملة لماء البحر المغلي لأن درجة حرارة تكثيف البخار النقي عند ضغط معين تقل عن درجة حرارة غليان الماء الملح عند هذا الضغط . فمثلا ، إذا كان ضغط البخار 1 ضغط جوي ، فإن بخار الماء يتكثف عند درجة 100 م ، ولكن ماء البحر بتركيز مضاعف يغلي عند حوالي 101م . وحتى يتسنى للأبخرة التكثف عند درجة حرارة 101م ، فإنه يلزم على الأقل لهذه الأبخرة أن تضغط إلى ضغط 1.03 ضغط جوي.

ثانياً: التحلية باستخدام طرق الأغشية.

1- التناضح العكسي :

   تعتبر عملية التناضح العكسي حديثة بالمقارنة مع عمليتي التقطير والديلزة حيث تم تقديمها تجاريا خلال السبعينات . وتعرف عملية التناضح العكسي على أنها فصل الماء عن محلول ملحي مضغوط من خلال غشاء . ولا يحتاج الأمر إلى تسخين أو تغيير في الشكل .

   ومن الناحية التطبيقية يتم ضخ مياه التغذية في وعاء مغلق حيث يضغط على الغشاء ، وعندما يمر جزء من الماء عبر الغشاء تزداد محتويات الماء المتبقي من الملح . وفي نفس الوقت فإن جزءا من مياه التغذية يتم التخلص منه دون أن يمر عبر الغشاء . وبدون هذا التخلص فإن الازدياد المطرد لملوحة مياه التغذية يتسبب في مشاكل كثيرة ، مثل زيادة الملوحة والترسبات وزيادة الضغط الأسموزي عبر الأغشية . وتتراوح كمية المياه المتخلص منها بهذه الطريقة ما بين 20 إلى 70% من التغذية اعتمادا على كمية الأملاح الموجودة فيها .

ويتكون نظام التناضح العكسي من الآتي ( شكل 6 ) :

معالجة أولية .

مضخة ذات ضغط عال .

مجمع أغشية .

معالجة نهائية

 والمعالجة الأولية مهمة لأن مياه التغذية يجب أن تمر عبر ممرات ضيقة أثناء العملية ، كذلك يجب إزالة العوالق ومنع ترسب الكائنات الحية ونموها على الأغشية . وتشمل المعالجة الكيمائية التصفية وإضافة حامض أو مواد كيميائية أخرى لمنع الترسيب.

   والمضخة ذات الضغط العالي توفر الضغط اللازم لعبور الماء من خلال الأغشية وحجز الأملاح . وهذا الضغط يتراوح ما بين 17 إلى 27 بارا ( 250 – 400 رطل على البوصة المربعة ) لمياه الآبار و 45 إلى 80 بارا ( 800 – 1180 رطل على البوصة المربعة ) لمياه البحر .

   ويتكون مجمع الأغشية من وعاء ضغط وغشاء يسمح بضغط الماء عليه كما يتحمل الغشاء فارق الضغط فيه . والأغشية نصف المنفذة قابلة للتكسر وتختلف في مقدرتها على مرور الماء العذب وحجز الأملاح . وليس هناك غشاء محكم إحكاما كاملا في طرد الأملاح ، ولذلك توجد بعض الأملاح في المياه المنتجة .

   وتصنع أغشية التناضح العكسي من أنماط مختلفة . وهناك اثنان ناجحان تجاريا وهما اللوح الحلزوني والألياف / الشعيرات الدقيقة المجوفة . ويستخدم هذين النوعين لتحلية كل من مياه الآبار ومياه البحر على الرغم من اختلاف تكوين الغشاء الإنشائي ووعاء الضغط اعتمادا على المصنع وملوحة الماء المراد تحليته .

   أما المعالجة النهائية فهي للمحافظة على خصائص الماء وإعداده للتوزيع . وربما شملت هذه المعالجة إزالة الغازات مثل سلفايد الهيدروجين وتعديل درجة القلوية.

   وهناك تطوران ساعدا على تخفيض تكلفة تشغيل محطات التناضح العكسي أثناء العقد الماضي هما : تطوير الغشاء الذي يمكن تشغيله بكفاءة عند ضغوط منخفضة ، وعملية استخدام وسائل استرجاع الطاقة . وتستخدم الأغشية ذات الضغط المنخفض في تحلية مياه الآبار على نطاق واسع.

   وتتصل وسائل استرجاع الطاقة بالتدفق المركز لدى خروجه من وعاء الضغط . ويفقد الماء أثناء تدفقه المركز من 1 إلى 4 بارات ( 15 – 60 رطل على البوصة المربعة ) من الضغط الخارج من مضخة الضغط العالي ، ووسائل استرجاع الطاقة هذه ميكانيكية وتتكون عموما من توربينات أو مضخات من النوع الذي بوسعه تحويل فارق الضغط إلى طاقة محركة .

 2-الفرز الغشائي الكهربائي (الديلزة):

   عُرفت الديلزة الكهربائية تجارياً منذ الستينات ، أي عشر سنوات قبل التناضح العكسي . أسلوب تكلفة فعال لتحلية مياه الآبار المالحة وفسح المجال للاهتمام في هذا الشأن .

وتعتمد تقنية الديلزة الكهربائية على الأسس العامة التالية .

- أغلب الأملاح الذائبة في الماء متأينة إيجابيا (CATHODIC) أو سلبياً  IONIC)) .

-  هذه الأيونات تنجذب نحو القطب الكهربائي ( ELECTROD) حسبما تحمله من شحنة كهربائية ( ELETRIC CHARGE ) .

- يمكن إنشاء أغشية تسمح انتقائياً بمرور الأيونات حسب شحنتها الكهربائية  (سالبة أو موجبة ) .

- إن محتويات الأيونات الذائبة في المحلول الملحي مثل الصوديوم ( +) الكلورايد (-) الكالسيوم (++) والكربونات (--) تظل منتشرة في الماء لتتولى معادلة شحناتها الخاصة . وعند توصيل الأقطاب الكهربائية إلى مصدر تيار خارجي ، مثل البطارية المتصلة بالماء ، فإن الأيونات تتجه نحو الشحنات المعاكسة لشحناتها والموجودة في المحلول ، وذلك ممن خلال التيار الكهربائي الساري في المحلول سعياً وراء التحييد ( NEUTRALIZATION ) . ولتتم تحلية المياه المالحة من خلال هذه الظواهر فإن الأغشية التي تسمح بمرور أيونات من نوع واحد فقط ( وليس النوعين ) توضع بين قطبين كهربائيين ، على أن يتم وضع هذه الأغشية بطريقة متعاقبة ،أي غشاء واحد لانتقاء الأيونات ذات الشحنة الموجبة السالبة ، مع ضع لوح فاصل بين كل غشاءين يسمح بانسياب الماء بينهما ويشكل أحد اللوحين الفاصلين قناة تحمل مياه التغذية والمياه المنتجة ، بينهما يشكل اللوح الفاصل الأخر قناة تحمل مياه الرجيع . وحيث أن الأقطاب الكهربائية مشحونة وتناسب مياه التغذية المالحة عبر اللوح الفاصل بزاوية مستقيمة على القطب ، فإن الأيونات تنجذب وتتجه القطب الإيجابي . وهذا يؤدي تركيز أملاح قناة الماء المنتج . وتمر الأيونات ذات الشحنة السالبة خلال الغشاء الانتقائي لها ولكنها لا تستطيع أن تمر خلال الغشاء الخاص بالأيونات الموجبة والذي يقفل خطها وتبقي للأيونات السالبة في الماء المالح ( الرجيع ) . وبالمثل فإن الأيونات الموجبة تحت تأثير القطب السلبي تتحرك في الاتجاه المعاكس من خلال الغشاء المنتقي للأيونات الموجبة إلى القناة ذات الماء المركز في الجانب الآخر ، وهنا يتم اصطياد الأيونات الموجبة حيث أن الغشاء التالي ينتقي الأيونات السالبة ويمنع أي تحرك نحو القطب . وبهذا الأسلوب يتم إيجاد محلولين أحدهما مُركز والآخر قليل التركيز بين الغشاءين المتعاقبين المتجاورين. وهذان الفراغان المحتويان من قبل الغشاءين  (واحد للأيونات السالبة ولآخر للموجبة ) يسميان خلية . ويتكون زوج الخلية من خليتين حيث يهاجر من إحداهما الأيونات ( الخلية المخففة للمياه المنتجة ) وفي الأخرى تتركز الأيونات ( الخلية المركزة لمياه الرجيع ) .

   وتتكون وحدة الديلزة الكهربائية من عدة مئات من أزواج الخلايا مربوطة مع بعضها البعض بأقطاب كهربائية تسمى مجمع الأغشية . وتمر مياه التغذية متحاذية في آن واحد عبر ممرات من خلال الخلايا لتوفير انسياب المياه المنتجة المحلاة كما يمر الماء المركز من المجمع .

   واستناداً على تصميم النظام فإنه يمكن إضافة المواد الكيمائية في المجمع لتخفيف الجهد الكهربائي ومنع تكوين القشور .

وتتكون وحدة الديلزة الكهربائية من العناصر الأساسية التالية:

1- مرفق المعالجة الأولية .

2- مجمع الأغشية .

3- مضخة تدوير ذات ضغط منخفض .

4- إمداد طاقة للتيار المباشر ( مقوم – RECTIFIER ) .

5- معالجة نهائية.

    يجب معالجة مياه التغذية منذ البداية لمنع المواد التي تعرق الأغشية أو تسد القنوات الضيقة في الخلايا من الدخول إلى مجمع الأغشية . ويتم تدوير مياه التغذية من خلال المجمع بواسطة مضخة ذات ضغط ضئيل للتغلب على مقاومة المياه أثناء عبورها للممرات الضيقة . وغالباً ما يركب مقوم لتحويل التيار المتذبذب إلى تيار مباشر يتم تزويده للأقطاب من خارج مجمعات الأغشية .

   وتشمل المعالجة النهائية ( الأخيرة) تثبيت الماء وتجهيزه للتوزيع ، والتي ربما تتضمن إزالة الغازات مثل سلفايد الهيدروجين أو تعديل درجة القلوية .
