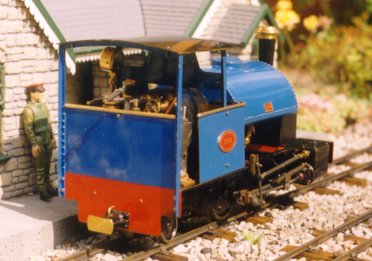

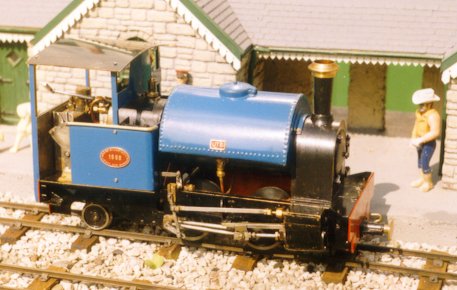

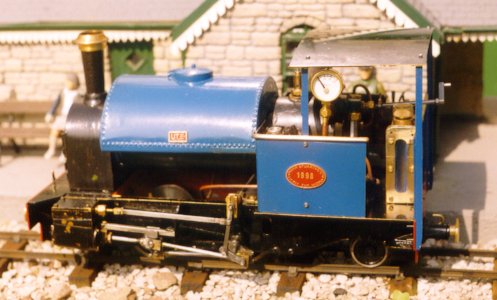

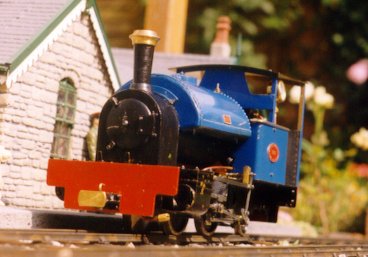

Construire une locomotive Kerr-Stuart Brazil Class
0-4-2ST écartement O/G. - Keith Bucklitch
Liste des pages de constructions de la 0-4-2ST Brazil.
(NB. Cette liste, en VO (anglais) était par ordre alphabétique et PAS par ordre de construction. On
peut trouver à chaque page, des liens sur les pages dans l'ordre de la construction.)
- Introduction. Introduction et dessins d'ensemble. Cette page donne quelques informations du modèle original et
contient les vues de face de dos et latérale.
- Axes. Fabrication des axes.
- Chaudière. Construire la chaudière. La chaudière fonctionne à l'alcool avec des tubes de fumée internes.
- Brûleur. Construire le brûleur.
- Cabine. Construire la cabine.
- Soupape "clac". Fabrication de soupape anti-retour. Une soupape "clac" pour le remplissage en eau de la chaudière.
- Pistons Construction des pistons. Cette page couvre la construction des pistons, des boîtes à vapeur et des glissières.
- Dôme de vapeur et réservoir d'eau.Faire le Dôme et le réservoir d'eau. Le réservoir d'eau est concu pour recevoir de l'eau :-)).
- Foyer. Fabriquer le foyer. Un retour englobe le foyer dans la chaudière.
- Tabliers. Fabrication des tabliers tabliers avant, arrière, et marches.
- Châssis. Construction du châssis. Cela couvre les longerons, les traverses et les paliers.
- Réservoir de carburant. Construction du réservoir. Le réservoir fournit l'alcool aux brûleurs via des tuyauteries.
- Graisseur. Fabrication du graisseur. Construction du graisseur des cylindres.
- Tuyauterie. Fabrication de la tuyauterie. La plomberie de la locomotive.
- Piston. Tourner les pistons.
- Bissel. Fabrication du bissel.
- Régulateur. Régulateur de vapeur.Régulateur standard et soupape de brûleur.
- Soupape de sécurité. Fabrication d'une soupape de sécurité.Fabrication de la soupape de sécurité et de la jauge à eau.
- Bielles. Fabrication des bielles.
- Boîte à fumée. Former la boîte à fumée. Enveloppe, porte et cheminée de la boîte à fumée.
- Faire de la vapeur. Faire de la vapeur. Construction d'un souffleur électrique.
- Tiroirs Tiroirs. Fabrication des tiroirs et des têtes de crosses.
- Départ de vapeur. Vapeur/échappement. Cette page concerne la vapeur, ses échappements et le sifflet.
- La distribution. Distribution. Les bielles, coulisses, le levier de renversement.
- Séquence de la distribution. Réglage de la distribution.
- Jauge à eau. Fabrication de la jauge à eau. Indicateur du niveau d'eau de la chaudière.
- Les roues. Tourner les roues. Inclut les axes, manetons,etc...
Les dessins de cette loco ont été fait avec TurboCAD V4.0(Tm). Des copies peuvent être obtenues auprès
de Keith Bucklitch au prix de £20 sterling, plus port.
Copyright © 2002, Keith Bucklitch & Pascal Lelièvre
Dernière modification - Novembre 2004
